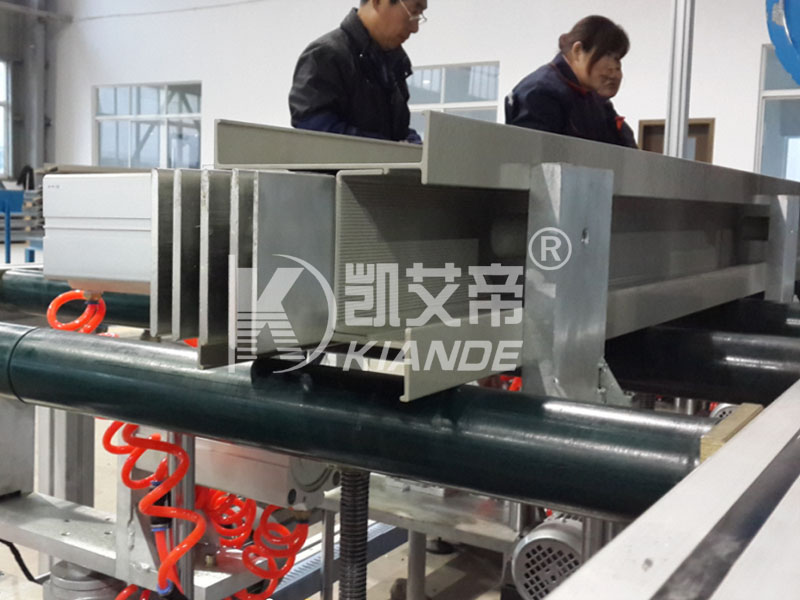

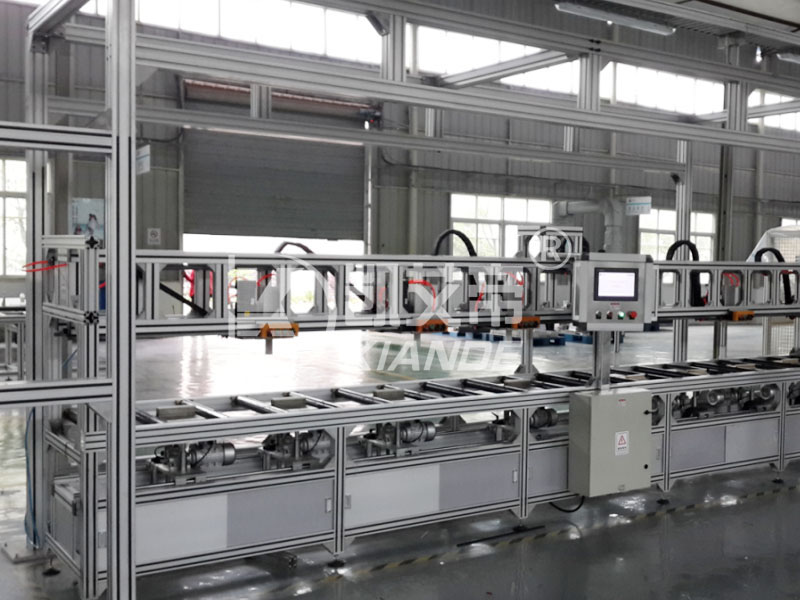

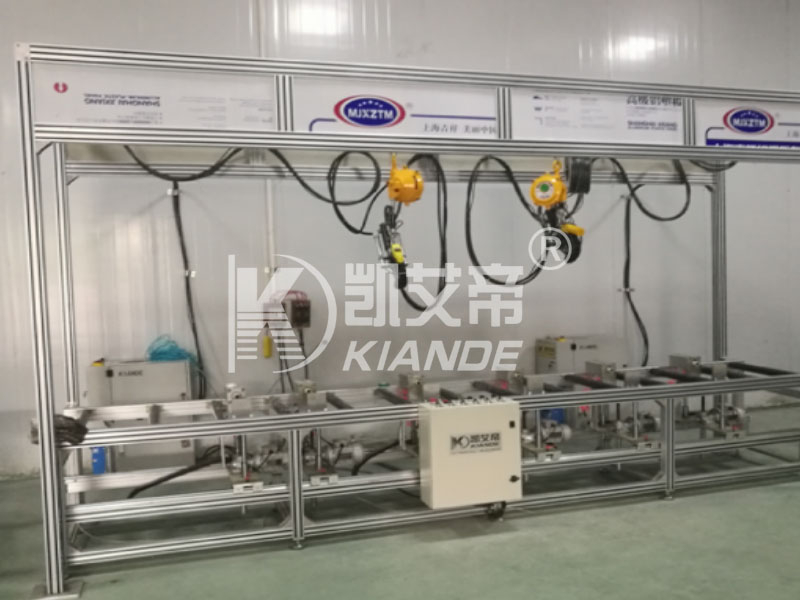

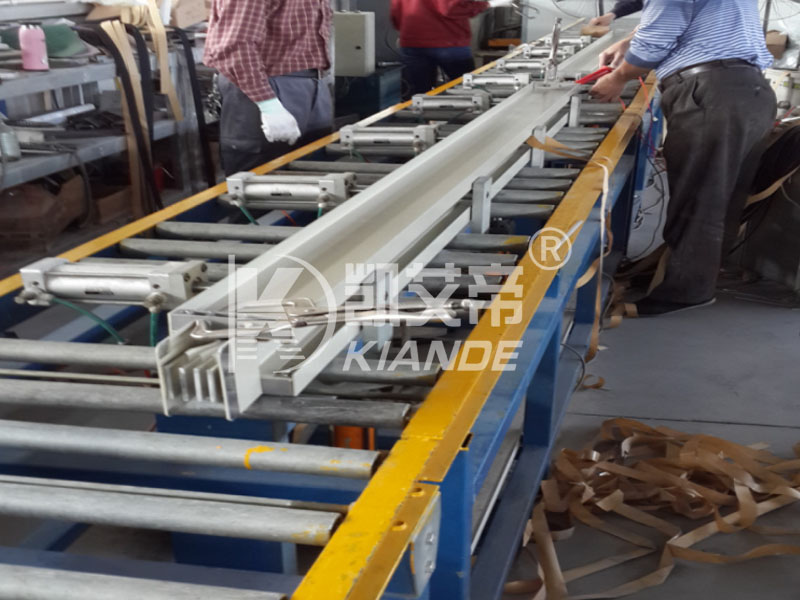

A máquina de montagem manual é composta por três partes, estação de pré-montagem, estação de rebitagem e estação de montagem de acessórios. É aplicado para dois tipos de barramento: tipo de duas peças e tipo de quatro peças. A principal função desta máquina é fixar o condutor do barramento com conveniência de rebitagem. Todas as operações como rotação, rebitagem e etc. serão feitas manualmente.
A máquina de montagem manual oferece suporte à montagem e união de barramentos no ritmo do operador. Sua configuração publicada combina um acessório manual com ferramentas elétricas, fixação mecânica ou hidráulica e controle por pedal ou botão. A plataforma de montagem original utiliza estações de pré-montagem, rebitagem e montagem de acessórios para barramentos de duas e quatro peças. Este layout mantém o condutor apoiado enquanto os operadores concluem as operações de união necessárias. |  Imagem oficial do produto Kiande Electric |
A página atual usa KD-Manual-Assembly-Machine, enquanto sua narrativa também nomeia a plataforma KD-SDX/2(4)-6(4.5). Confirme o modelo solicitado e o escopo das ferramentas. Descrições conflitantes de tempo de ciclo não são usadas como garantia de desempenho.
| Especificação | de parâmetro |
|---|---|
| Modelo publicado / Identificador | Máquina de montagem manual KD; Plataforma KD-SDX/2(4)-6(4.5) em narrativa |
| Função | Montagem e junção manual de barramentos |
| Faixa de comprimento do barramento | 300mm – 6000mm |
| Tipo de estação de trabalho | Dispositivo elétrico manual + ferramentas elétricas |
| Método de fixação | Grampo mecânico/hidráulico |
| Controle | Configurável por especificação de junta |
| de faixa de torque | Pedal / botão |
| Fonte de alimentação | 380 ~ 415 VCA 50 ~ 60 Hz |
| Alimentação pneumática | 0,5 – 0,7MPa |
| Modo de trabalho | Montagem no ritmo do operador |
Montagem controlada pelo operadorOs operadores controlam a sequência e o tempo de montagem em vez de seguir um ciclo automático fixo. | Escolha de fixaçãoOs arranjos de braçadeiras mecânicas e hidráulicas estão listados na página atual do produto. | Ferramentas elétricas para juntasA estação de trabalho combina um dispositivo de posicionamento manual com ferramentas elétricas. |
Torque específico da juntaA faixa de torque publicada é configurável de acordo com a especificação da junta. | Cobertura de comprimentoA tabela de especificações atual lista uma faixa de comprimento de barramento de 300 mm a 6.000 mm. | Opções de controleA atuação por pedal e botão está disponível na configuração publicada. |
FunçõesMontagem controlada pelo operador — Os operadores controlam a sequência e o tempo da montagem em vez de seguir um ciclo automático fixo. Escolha de fixação — Os arranjos de fixação mecânica e hidráulica estão listados na página atual do produto. Ferramentas de junção elétricas — A estação de trabalho combina um dispositivo de posicionamento manual com ferramentas elétricas. | Princípio de funcionamento
|
Barramentos de duas peçasMontagem manual da estrutura de barramento de duas peças descrita na página original. | Estruturas de Quatro PeçasUnião suportada por dispositivo para o arranjo de barramento de quatro peças. | Instalação de acessóriosUma estação de trabalho dedicada para acessórios após a operação de rebitagem. |
Especifique a seção transversal do barramento e se é necessária fixação mecânica ou hidráulica.
Identifique o fixador, o torque da junta e o método de atuação preferido.
Discuta os comprimentos e a sequência das estações de pré-montagem, união e acessórios.
Verificações de aceitação recomendadas para máquinas de montagem manual:
Ajuste de braçadeiraVerifique se o acessório segura o barramento real sem obstruir a posição de união. | Configuração conjuntaVerifique o torque e as ferramentas selecionadas em relação ao desenho de produção. | Acesso do OperadorRevise o movimento e o acesso em torno de uma seção longa representativa. |
Experiência de linha manualA Kiande lista equipamentos manuais de produção de barramentos entre suas atividades de fabricação e customização. | Junção e AcessóriosSua linha oficial de produtos abrange equipamentos de produção e acessórios para barramentos. | Departamentos de EngenhariaA empresa identifica os departamentos de projeto de engenharia, produção e pós-venda em seu site. |
O arranjo de três estágios separa preparação, rebitagem e montagem de acessórios.
As opções de fixação e atuação podem ser discutidas em relação à junta específica do barramento.
O fabricante também fornece linhas semiautomáticas e automáticas para diversos planos de produção.
Equipamento relacionado para planejamento de montagem manual: Linha de montagem semiautomática , Linha de montagem automática de barramentos , Linha de inspeção manual.
Fabricação de calhas de barramento
Operações de montagem de vias de ônibus
Fabricação elétrica
Suzhou Kiande Electric Co.,Ltd. desenvolve equipamentos para fabricação elétrica. Sua linha inclui linhas de montagem manuais, máquinas de inspeção e acessórios para barramentos. A empresa lista sua sede em Suzhou e seu centro de produção em Zhenjiang. |  Cena da fábrica publicada no site oficial da irmã de Kiande |
Forneça as dimensões da seção, detalhes dos fixadores e as operações manuais necessárias.
Identifique acessórios, ferramentas elétricas e acessórios na cotação detalhada.
Use peças representativas para discutir o acesso do grampo e os requisitos de união.
O site oficial da Kiande exibe um documento de patente de invenção para equipamentos de processamento de dutos. Este é um documento de tecnologia da empresa. Não estabelece conformidade CE ou certificação ISO atual para cada configuração de produto. |  Documento de patente de invenção publicado pela empresa |
A tabela atual lista 300 mm–6000 mm. A descrição anterior da plataforma também identifica um máximo de 6.000 mm; confirme o arranjo de fixação para as seções mais curtas.
Seu modo de trabalho é a montagem controlada pelo operador. A plataforma original KD-SDX/2(4)-6(4.5) descreve rebitagem manual e rotação manual.
Ambas as estruturas são descritas para a plataforma KD-SDX/2(4)-6(4.5). Combine os acessórios de elevação e a disposição dos grampos com a estrutura pretendida.
A tabela KD-Manual-Assembly-Machine lista a fixação mecânica ou hidráulica. A seleção final depende da geometria da junta e do barramento.
A tabela atual especifica 380~415VAC a 50~60Hz e uma alimentação pneumática de 0,5–0,7MPa.
Nenhum ciclo fixo se aplica a todas as configurações. A tabela atual KD-Manual-Assembly-Machine identifica um modo controlado pelo operador, portanto, as ferramentas, o tamanho da seção e o uso da estação devem ser revisados.
