Linha de inspeção manual

Visão geral do produto

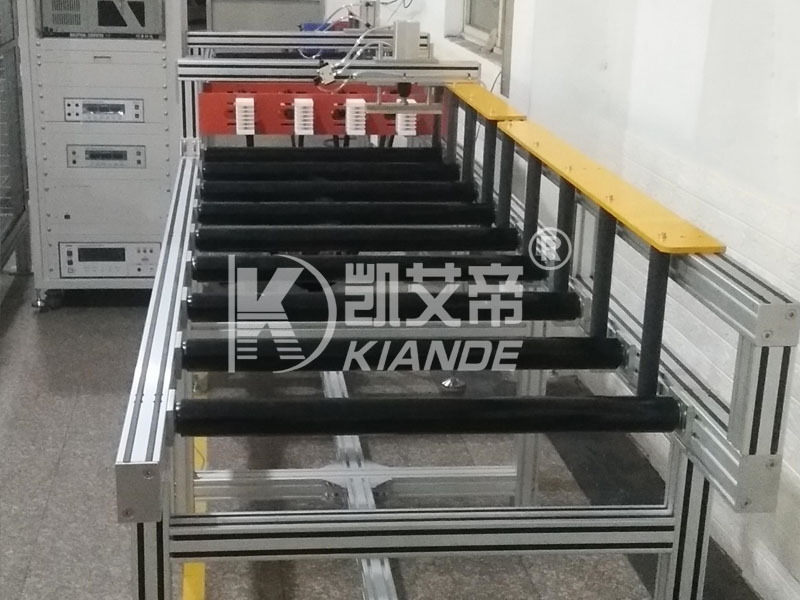

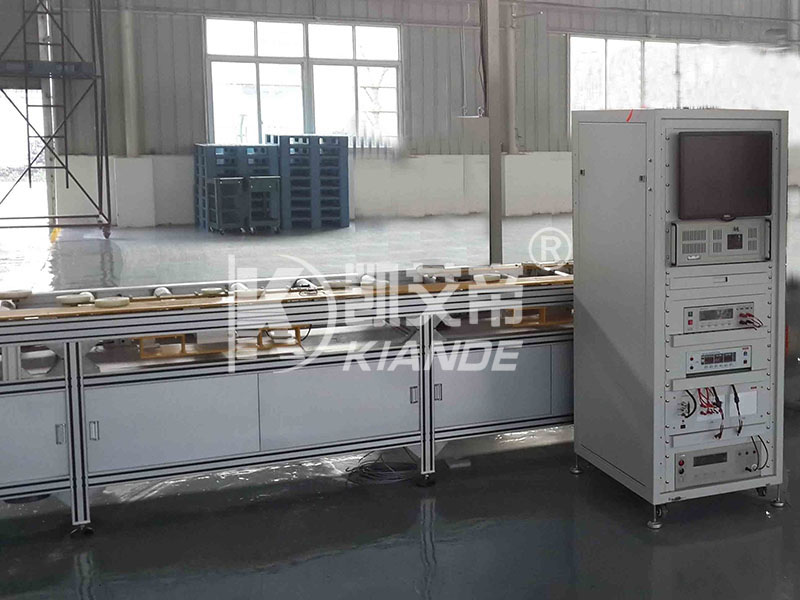

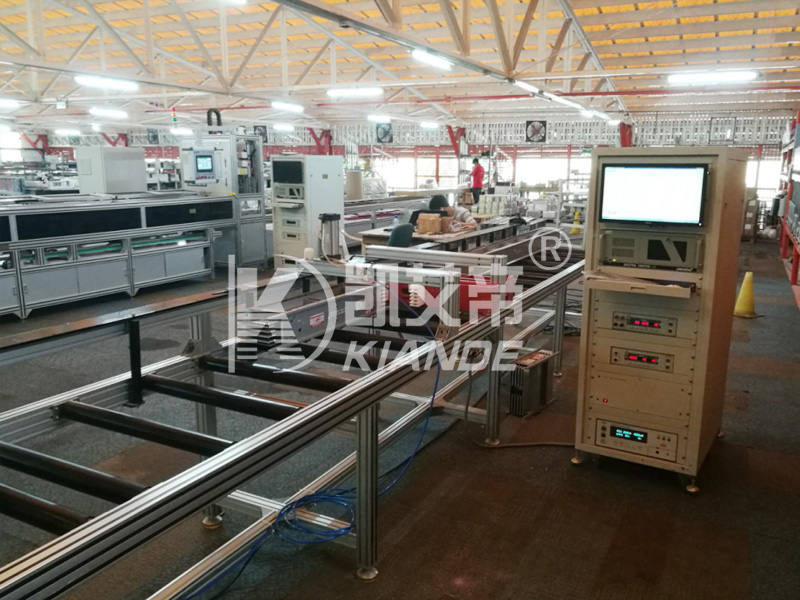

A linha de inspeção manual KD-JCX/M-6 combina o posicionamento manual dos acessórios com testes elétricos automáticos. Destina-se a trechos retos curtos, barramentos em cotovelo, barramentos terminais e outras geometrias irregulares. Os instrumentos de inspeção testam o barramento posicionado e geram um relatório automaticamente. A impressão opcional de códigos de barras e relatórios suporta identificação e saída de registros sem alterar o método de posicionamento manual.

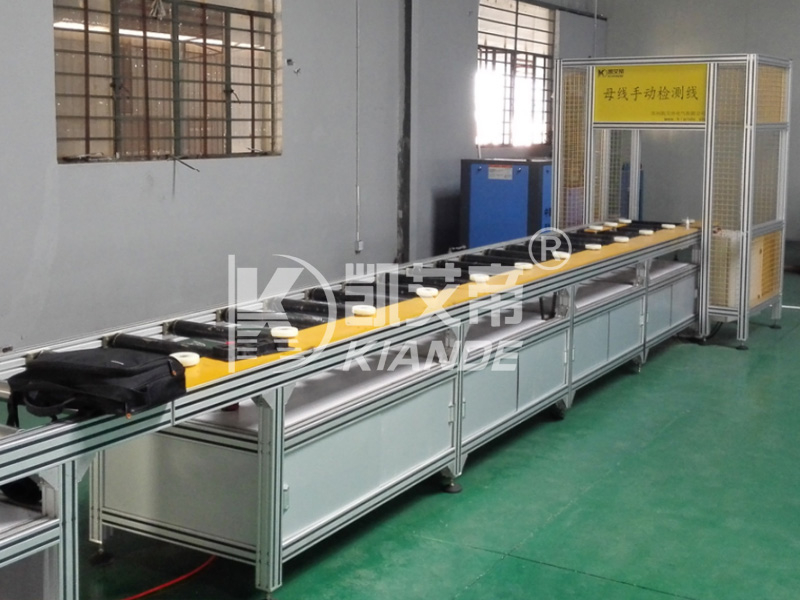

Imagem oficial do produto Kiande Electric

Especificações Técnicas

Linha de Inspeção Manual — Dados Técnicos Publicados

Especificação	de Parâmetro
Modelo / Identificador Publicado	KD-JCX/M-6
Altura do Barramento	100 mm – 650 mm
Comprimento do Barramento	500mm – 3000mm
Tipo de Barramento Adequado	Barramento irregular
Tipo de Posição	Unilateral
Sistema de Impressão	Impressão de código de barras/relatório (opcional)
Teste de Alta Tensão Resistente Teste	0 – 5.000 V
de Isolamento Teste de	1 – 1.000V
Aterramento	0 – 25 A
Dimensão do Equipamento	380 ~ 415 VCA 50 ~ 60 Hz 3 kW
de Energia	L6200mm × L800mm × A800mm

Principais recursos

Suporte de Seção Irregular A aplicação publicada inclui barramentos curtos retos, cotovelos e terminais.	Posicionamento unilateral Os operadores posicionam a peça de trabalho usando o arranjo de fixação unilateral.	Suportar testes A faixa de teste de resistência de alta tensão é de 0–5000V.
Medição de Isolamento A faixa de teste de isolamento é de 1–1000V.	Teste de aterramento A faixa de corrente de teste de aterramento listada é de 0–25A.	Registros impressos opcionais A impressão de código de barras e a impressão de relatórios são opcionais, conforme tabela de origem.

Função e princípio de funcionamento

Funções Suporte de Seção Irregular — A aplicação publicada inclui barramentos curtos retos, cotovelos e terminais. Posicionamento unilateral — Os operadores posicionam a peça de trabalho usando o arranjo de fixação unilateral. Teste de resistência — A faixa de teste de resistência de alta tensão é de 0–5000V.

Princípio de funcionamento ✓ Selecione a seção Verifique a geometria e as dimensões do barramento em relação à faixa de fixação. ✓ Posicionamento Manual Localize e fixe o barramento na fixação unilateral. ✓ Defina o procedimento de teste Escolha as configurações de teste necessárias para a especificação do barramento. ✓ Operar os Instrumentos Realizar os testes de resistência, isolação e aterramento configurados. ✓ Registre o resultado . Gere o relatório e use a impressão opcional quando especificado.

Cenários de aplicação

Inspeção do barramento em cotovelo Teste elétrico de seções de cotovelo que requerem posicionamento manual.

Teste de seção terminal Inspeção dos barramentos terminais antes da próxima etapa de produção.

Seções retas curtas Teste de barramentos retos curtos dentro da faixa de comprimento publicada.

Personalização e configuração

Geometria do dispositivo

Forneça desenhos de cotovelo, terminal ou seção curta para revisão de posicionamento.

Configurações de teste

Defina a tensão, a corrente e o procedimento de teste necessários dentro das faixas de instrumentos listadas.

Gravar saída

Especifique se é necessária a impressão de códigos de barras, impressão de relatórios ou ambas.

Processo de Controle de Qualidade

Verificações de aceitação recomendadas para linha de inspeção manual:

Cobertura de jogos Confirme o posicionamento seguro para uma seção irregular representativa.

Configurações do instrumento Verifique as configurações de resistência, isolamento e aterramento selecionadas em relação ao plano de teste.

Verificação de relatório Compare o registro gerado e a impressão opcional com o formato de inspeção necessário.

Por que escolher a Kiande Electric

Equipamento de inspeção dedicado Máquinas manuais e automáticas de inspeção de barramentos aparecem na linha oficial da Kiande.

Cobertura relevante do barramento Este modelo é descrito especificamente para seções curtas retas, cotovelos e terminais.

Teste e foco em dados Os negócios declarados da empresa incluem produção inteligente e análise de dados para fabricação elétrica.

Vantagens empresariais

Tarefas separadas do operador e do instrumento

O posicionamento manual controla a geometria enquanto os instrumentos realizam testes automaticamente.

Intervalos de teste definidos

As três gamas eléctricas publicadas ajudam os compradores a comparar a estação com o seu plano de inspecção.

Contexto da linha de montagem

A Kiande fornece equipamentos de montagem, bem como a estação de inspeção utilizada após a montagem.

Outras estações para comparar dentro do fluxo de trabalho de inspeção: Máquina de montagem manual , Linha de montagem semiautomática , Linha de montagem automática de barramentos.

Indústrias de aplicação típicas

• Inspeção de qualidade de vias de ônibus

• Produção de troncos de barramento

• Fabricação de equipamentos elétricos

perfil de companhia

O perfil oficial da empresa Kiande lista máquinas de inspeção manual como parte de sua linha de equipamentos de produção de barramentos. Suzhou Kiande Electric Co.,Ltd. está sediada em Suzhou, com um centro de fabricação em Zhenjiang e departamentos de design, produção e serviços.

Cena da fábrica publicada no site oficial da irmã de Kiande

Fluxo de trabalho de serviço

Descreva a geometria irregular

Envie desenhos de altura, comprimento e terminais ou cotovelos.

Definir o registro de inspeção

Indique os requisitos de teste elétrico e o formato de impressão.

Revise uma amostra finalizada

Discuta a inspeção de uma seção representativa do duto antes de fixar o escopo do equipamento.

Honras e Certificações

O site oficial da Kiande exibe um documento de patente de invenção para equipamentos de processamento de dutos. Este é um documento de tecnologia da empresa. Não estabelece conformidade CE ou certificação ISO atual para cada configuração de produto.

Documento de patente de invenção publicado pela empresa

Perguntas frequentes (FAQ)

Quais tamanhos de barramento cabem na Linha de Inspeção Manual?

KD-JCX/M-6 lista uma faixa de altura de 100 mm a 650 mm e uma faixa de comprimento de 500 mm a 3.000 mm. A geometria irregular também deve ser adequada ao equipamento.

A Linha de Inspeção Manual testa automaticamente?

O acessório KD-JCX/M-6 é posicionado manualmente. Os principais instrumentos de inspeção realizam os testes e geram o relatório automaticamente.

Qual é a tensão máxima suportável no teste?

A faixa de resistência de alta tensão KD-JCX/M-6 é de 0–5000V. Esta é uma gama de equipamentos; não define a tensão de teste necessária para cada barramento.

A Linha de Inspeção Manual pode verificar a continuidade do aterramento?

Sua faixa de teste de aterramento é de 0–25A. O ajuste requerido e o critério de aceitação devem seguir o procedimento de inspeção dos barramentos.

As impressoras de códigos de barras e relatórios são padrão?

A tabela KD-JCX/M-6 identifica a impressão de códigos de barras e a impressão de relatórios como opcionais. Liste o arranjo de saída selecionado no escopo do equipamento.

Quanto espaço de instalação esta estação precisa?

As dimensões do equipamento publicadas são L6200mm × W800mm × H800mm. O acesso operacional e as autorizações de serviço devem ser considerados separadamente.

Qual é o requisito de energia para a Linha de Inspeção Manual?

KD-JCX/M-6 está listado em 380~415VAC, 50~60Hz e 3kW. Combine a alimentação do local com a configuração elétrica confirmada.
