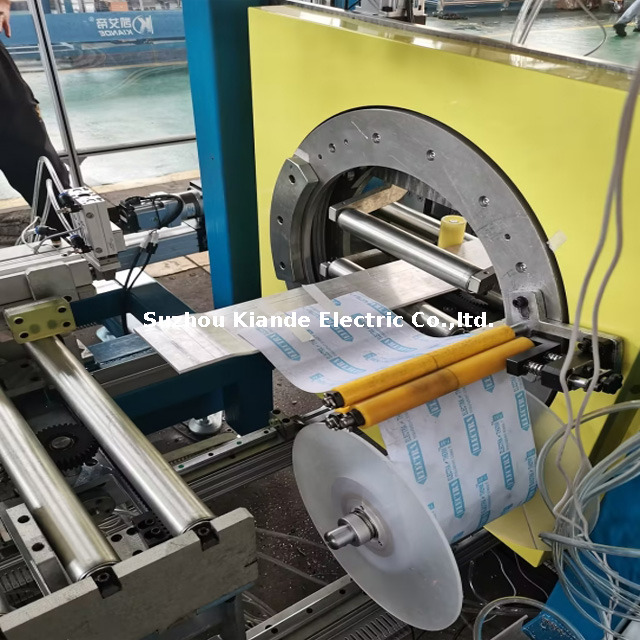

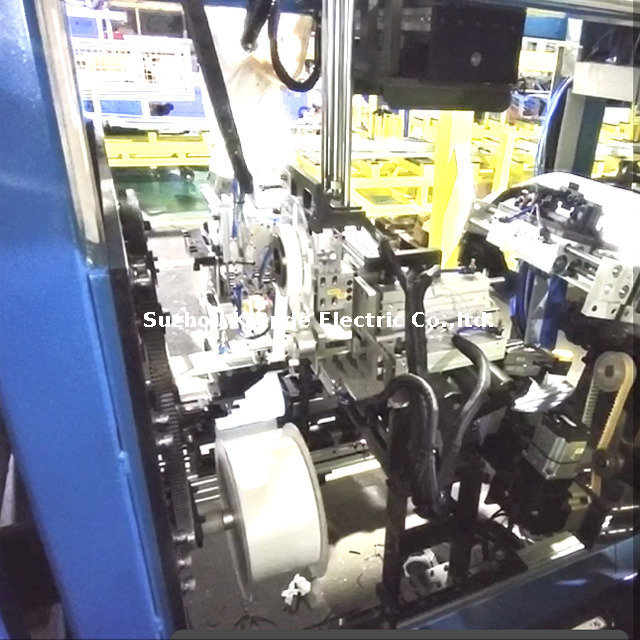

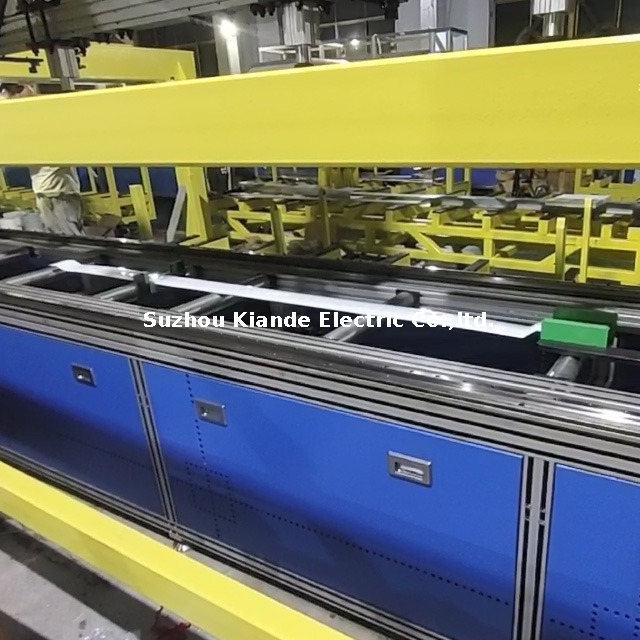

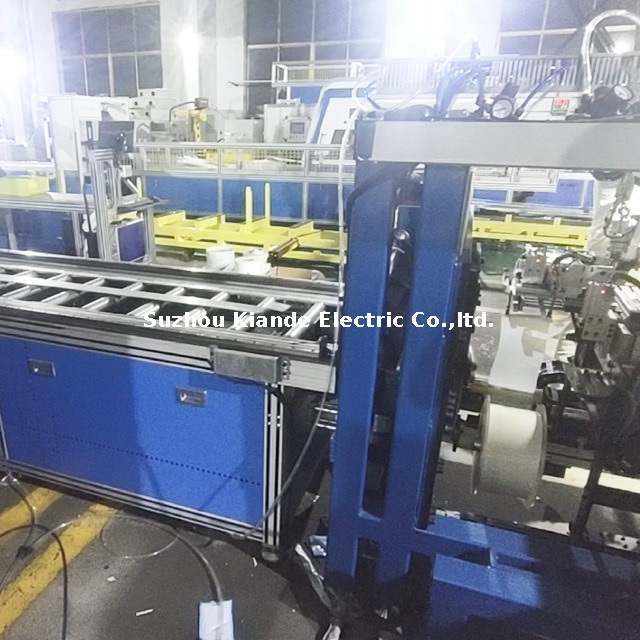

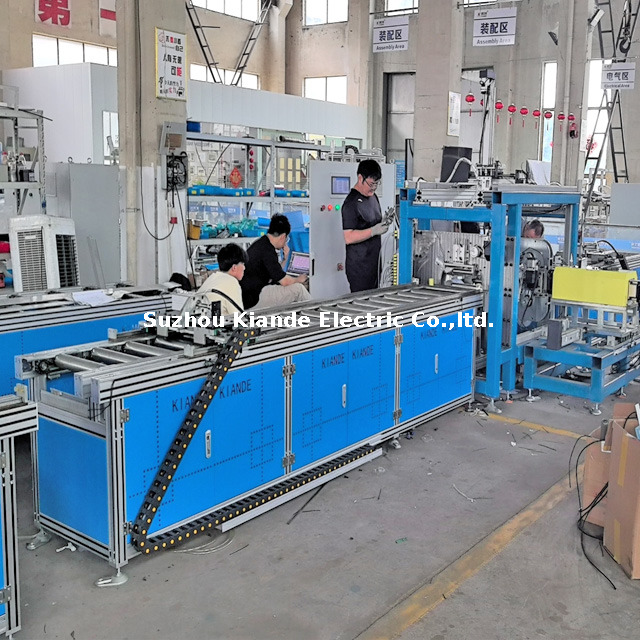

A máquina embaladora automática é usada especificamente para embalar materiais de isolamento na superfície de barramentos na indústria de entroncamento de barramentos. Diferente do processo tradicional de embalagem de poliéster.
1 adota um método de enrolamento rápido de filme de poliéster;
2 taxas de embalagem de filme de poliéster podem ser definidas de acordo com as necessidades do cliente;
3 Garantir a melhoria efetiva da eficiência da produção e garantia do desempenho do isolamento dos barramentos;
4 Economizando custos de mão de obra e melhorando a qualidade do produto.
Vantagens da máquina automática de embalagem de barramentos
A máquina automática de revestimento de barramentos é um dispositivo automatizado usado no sistema de energia para isolar e revestir barramentos (como barras de cobre, barras de alumínio e outras barras condutoras). Suas principais vantagens giram em torno de quatro dimensões: melhoria da eficiência, qualidade estável, otimização de custos e garantia de segurança . É particularmente adequado para necessidades de processamento de barramentos em grande escala em áreas como quadros de distribuição de alta e baixa tensão, caixas de distribuição e novos equipamentos de armazenamento de energia. Com base em cenários específicos e características técnicas, suas vantagens são detalhadas a seguir:
1. Eficiência: Superando gargalos manuais para se adaptar à produção em larga escala
O revestimento manual de barramentos (por exemplo, enrolamento manual de fita isolante, revestimento de tubos termorretráteis) é limitado pela proficiência operacional e resistência física, resultando em eficiência extremamente baixa. No entanto, a máquina automática de revestimento de barramentos melhora significativamente a eficiência do processamento através de um projeto automatizado de processo completo:
Operação contínua com processamento ininterrupto O equipamento pode realizar a operação automática de processo completo de 'alimentação de barramento → posicionamento e fixação → revestimento (enrolamento/extrusão de material isolante) → corte/acabamento → supressão do produto acabado' sem intervenção manual no meio.
Adaptação a múltiplas especificações com comutação rápida Suporta o processamento de barramentos com diferentes tamanhos de seção transversal (por exemplo, 10×100mm, 20×120mm, etc.) e diferentes comprimentos (geralmente 0,5-6m). Os parâmetros (espessura do revestimento, densidade de enrolamento, velocidade de alimentação) podem ser ajustados com um clique através da tela sensível ao toque.
Revestimento de alta velocidade com precisão controlável A velocidade de revestimento pode ser ajustada de acordo com as características dos materiais isolantes (por exemplo, fita isolante, mylar), com velocidade linear máxima de 1-3 m/min. Durante o processo de revestimento, a alimentação e a tensão do enrolamento são controladas por um servo motor, evitando desperdício de eficiência causado pela “velocidade irregular” na operação manual.
2. Custo: Redução de Custos a Longo Prazo e Otimização de Mão de Obra e Consumo de Materiais
Do ponto de vista da produção a longo prazo, o investimento inicial em máquinas automáticas de revestimento de barramentos pode ser rapidamente recuperado através de 'economia de mão de obra + economia de material + taxa de sucata reduzida', refletida especificamente em:
Redução significativa nos custos trabalhistas Um dispositivo automático pode substituir 3-5 trabalhadores qualificados (o trabalho manual precisa ser responsável pelo corte, enrolamento, aquecimento, inspeção e outros elos). Com base em um salário médio mensal de 6.000 yuans por pessoa, um único dispositivo pode economizar de 180.000 a 300.000 yuans em custos de mão de obra anualmente, e o investimento em equipamentos pode ser recuperado em 2 a 3 anos.
Não.
Parâmetros
Modelo
KD-BFJ-M/J-4.5
Adote Material
Mylar/fita isolante
Tamanho do filme Mylar
Diâmetro interno
φ76 mm
Dimensão Externa Máxima
φ300 mm
Largura
100~200mm
Tamanho da fita isolante
Diâmetro interno
φ76 mm
Dimensão Externa Máxima
φ150 mm
Largura
20mm
Curso do Eixo X
3000 mm
Velocidade do Eixo X
0 ~ 200 mm/s
Velocidade de embalagem Mylar
1 Círculo/s
Velocidade de envolvimento da fita isolante
1.5Círculo /s
Taxa de sobreposição
≥ 50%
Alumínio/Cobre
Tamanho do condutor
Comprimento
1500mm~4000mm
(O comprimento máximo pode ser personalizado)
Largura
80 mm ~ 240 mm
Grossura
5 mm ~ 6 mm
Precisão de posicionamento repetitivo
± 0,5 mm
Poder
380 ~ 415 VCA 50 ~ 60 Hz
Potência total
10KW
Complementos opcionais
Sistema de coleta de pó para integração em oficina limpa
Tabela de carregamento e descarregamento automático de perfil
Módulo de integração de dados para sistemas MES/ERP
Contate-nos hoje
Procurando atualizar seu processo de corte de perfil de alumínio de barramento? Contate-nos para obter um orçamento detalhado, demonstração da máquina ou opções de personalização com base na configuração da sua linha de produção.
