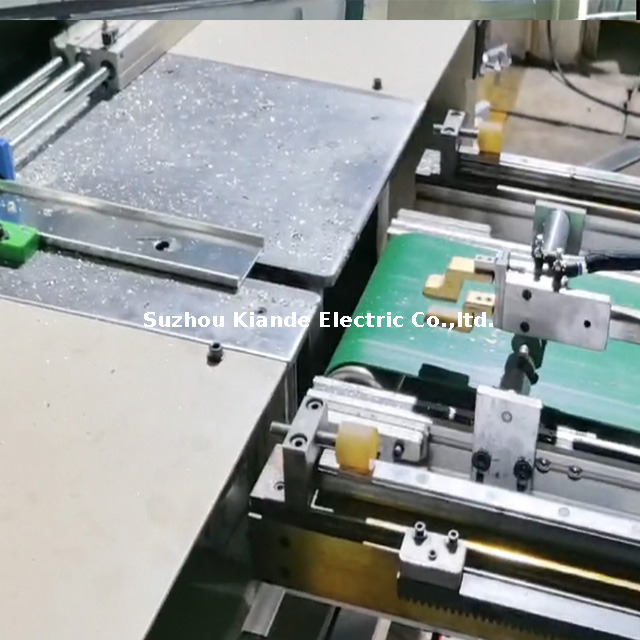

Máquina de processamento de perfil de barramento, o operador inserirá valores como comprimento, largura, posição dos furos, quantidade e etc. para iniciar procedimentos de trabalho automáticos, incluindo corte de extremidades, perfuração e etc.
1 Perfil de barramento de processamento multifuncional;
2 Economizando mão de obra e aproveitando ao máximo a matéria-prima.
Precisão e eficiência para fabricação de barramentos industriais

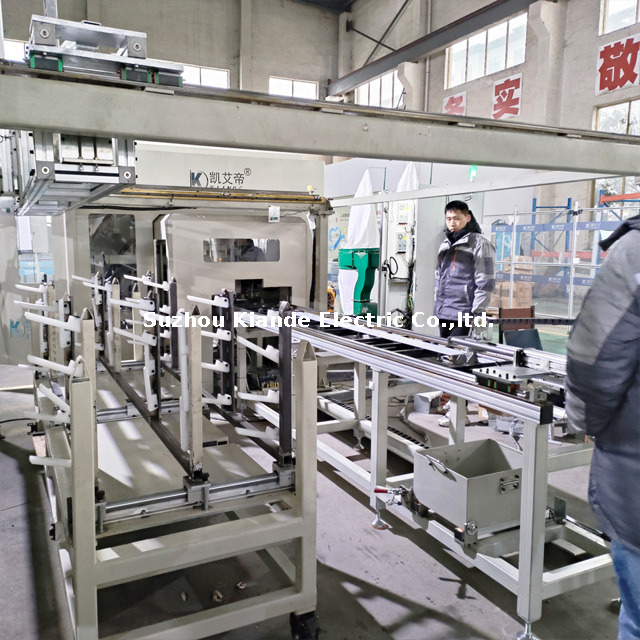

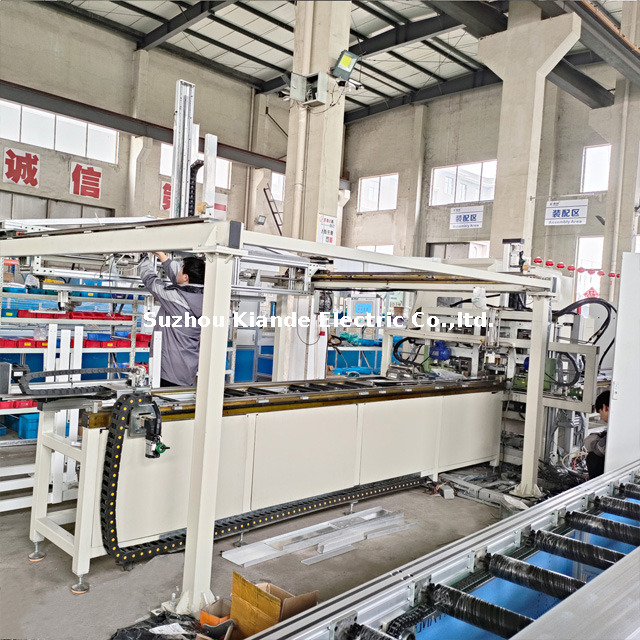

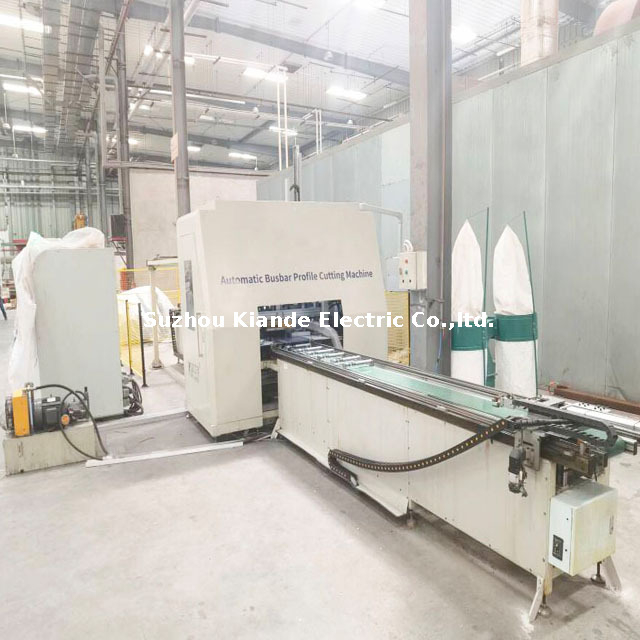

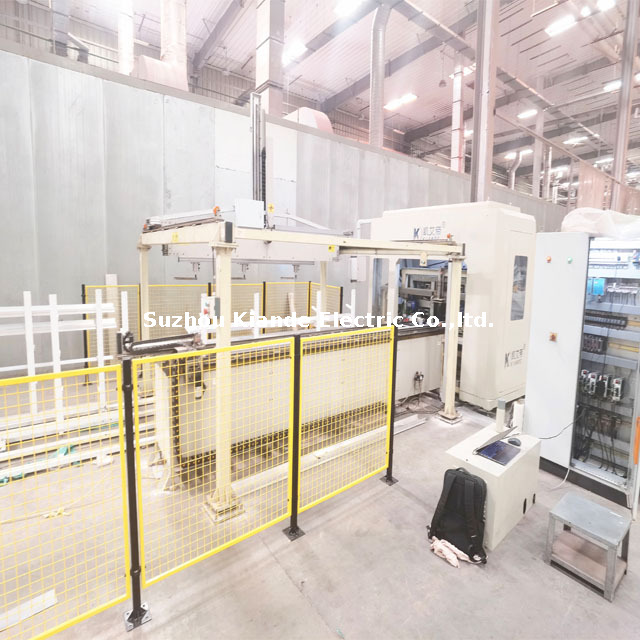

A Máquina para processamento de perfis de alumínio é uma solução de corte de alta precisão especialmente projetada para perfis de alumínio usados em linhas de produção de barramentos . Projetado para oferecer desempenho consistente, este sistema de corte de cabeça dupla suporta cortes rápidos, precisos e angulares necessários para a produção de gabinetes e caixas de barramentos rígidos.
Esteja você cortando trilhos estruturais de alumínio, montando perfis ou revestimentos de proteção para sistemas de barramentos, esta máquina garante precisão repetível e integração perfeita com linhas de montagem automatizadas de barramentos.
Principais recursos
Corte de precisão de cabeça dupla
A configuração independente de cabeça dupla permite cortes simultâneos em ângulos de 45° e 90°, eliminando a necessidade de reposicionamento e ajustes manuais.
Otimizado para perfis industriais de alumínio usados em sistemas de barramentos de BT e MT.
Posicionamento inteligente servo-acionado
Equipado com acionamento por servo motor e mecanismos de fuso de esferas para posicionamento de perfil altamente preciso.
Suporta compensação automática de comprimento e alimentação de material em alta velocidade para operações contínuas.
Conjunto de lâmina robusto
Usa lâminas de serra com ponta de metal duro (até 500 mm) para fornecer bordas limpas e sem rebarbas.
A velocidade de corte e o curso ajustáveis ajudam a evitar a deformação do perfil durante a produção em massa.
Sistema de controle fácil de operar
Painel IHM com tela sensível ao toque para operação intuitiva e configuração rápida de parâmetros de ângulo ou comprimento.
Armazena vários programas predefinidos para processamento em lote em caixas de barramento de alumínio.
Aplicações na fabricação de barramentos
Esta máquina é otimizada para:
Corte de perfis de gabinetes de barramentos de alumínio antes da perfuração e montagem.
Modelagem de estruturas de suporte e trilhos-guia em linhas de barramentos.
Pré-corte de alto rendimento antes da perfuração CNC ou embalagem de isolamento.
Seu papel é especialmente crítico nas modernas oficinas de produção de barramentos, onde a precisão, a velocidade e a automação são essenciais para dimensionar a produção e, ao mesmo tempo, manter a qualidade.
Não.
Parâmetros
Modelo
KD-XCYTJ-C/A-4.5(6)
Função
Perfuração vertical
Horizontal
socando
Perfuração
Pode ser personalizado
Vigor
Perfuração vertical
300KN
Horizontal
socando
30 KN
Curso do Eixo X
3000 mm
Velocidade do Eixo X
0 ~ 150 mm/s
Marcação
Código de barras, laser (personalizado)
Tamanho do condutor (alumínio)
Comprimento
1200 mm ~ 3000 mm
Largura
45 mm ~ 220 mm
Grossura
2,5 mm ~ 5 mm
Largura máxima
49mm
Altura máxima
39mm
Precisão de posicionamento
±0,3 mm
Precisão de posicionamento repetitivo
±0,5 mm
Potência da lâmina de serra
3kW
Diâmetro da lâmina de serra
405 mm
Máx. Comprimento
3000 mm
Min. Comprimento
275mm
Máx. Força Hidráulica
31,5 MPa
Poder
380~415VAC 50~60Hz 10kW ( personalizar )
Por que escolher nossa máquina de processamento de perfis de alumínio?
Construído para Linhas de Barramentos : Configuração sob medida para perfis de alumínio utilizados em infraestrutura de distribuição elétrica.
Estrutura Industrial Estável : Base antivibração para corte em alta velocidade com desvio mínimo.
Fácil manutenção : Fácil substituição da lâmina, sistema de lubrificação automática e suporte de diagnóstico remoto.
Conformidade Global : Certificado CE e em conformidade com padrões de segurança internacionais
Complementos opcionais
Sistema de coleta de pó para integração em oficina limpa
Tabela de carregamento e descarregamento automático de perfil
Módulo de integração de dados para sistemas MES/ERP
Contate-nos hoje
Procurando atualizar seu processo de corte de perfil de alumínio de barramento? Contate-nos para obter um orçamento detalhado, demonstração da máquina ou opções de personalização com base na configuração da sua linha de produção.
