Precisão e eficiência para fabricação de barramentos industriais

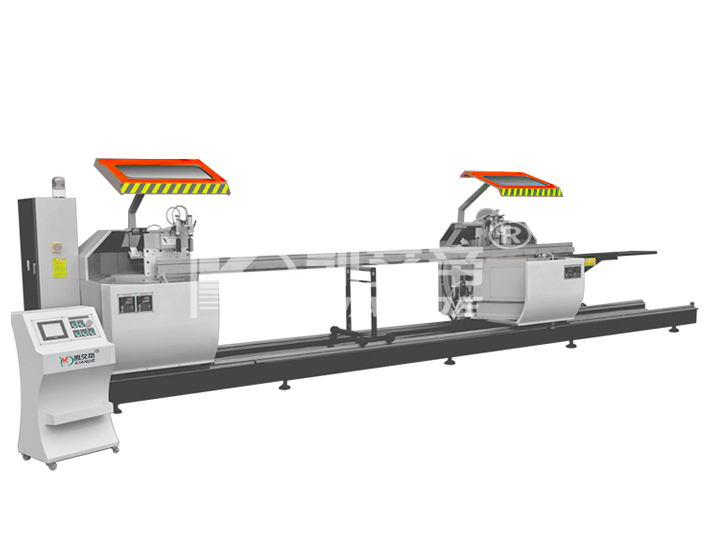

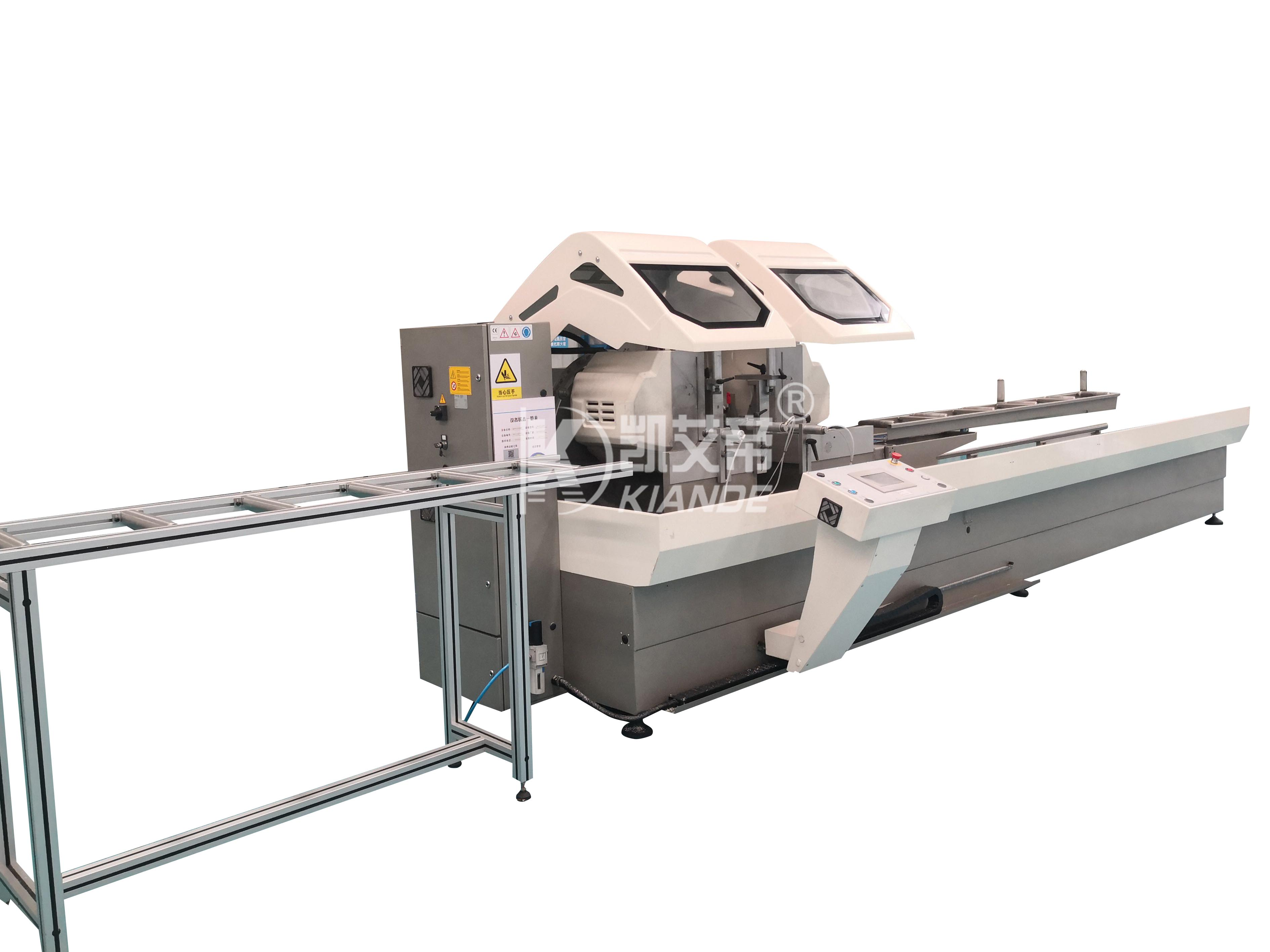

A máquina de corte de dupla cabeça para perfis de alumínio é uma solução de corte altamente especializada e de alta precisão, projetada especificamente para moldar perfis de alumínio utilizados em infraestruturas avançadas de distribuição elétrica. Ao operar em áreas de produção movimentadas, esse sistema de corte de cabeça dupla oferece um zumbido consistente e silencioso de eficiência, executando cortes rápidos, altamente precisos e com ângulos perfeitos, essenciais para a construção de caixas de barramento rígidas e invólucros de proteção.
Quer sua instalação tenha a tarefa de processar trilhos estruturais de alumínio para serviços pesados, perfis de montagem complexos ou invólucros de proteção robustos para sistemas de barramentos complexos, esse maquinário garante precisão dimensional repetível. Ao eliminar erros de medição manual, garante integração perfeita com linhas de produção automatizadas de barramentos , permitindo que suas equipes de fabricação mantenham um fluxo de trabalho contínuo e ininterrupto enquanto lidam com extrusões metálicas densas.
Principais recursos
Corte de precisão de cabeça dupla
A arquitetura independente de cabeça dupla facilita cortes simultâneos em ângulos de 45° e 90°. Esta operação sincronizada elimina completamente a necessidade de reposicionamento manual tedioso, reduzindo drasticamente os tempos de ciclo e garantindo o alinhamento geométrico exato.
Otimizado especificamente para perfis industriais densos de alumínio implantados em sistemas de barramentos de baixa tensão (BT) e média tensão (MT), garantindo que cada junta se encaixe com tolerância zero para folgas.
Posicionamento e fixação servo-acionados inteligentes
Equipada com um servo motor avançado combinado com mecanismos de fuso de esferas de precisão, a máquina desliza para a posição com precisão absoluta, proporcionando aos operadores um posicionamento de perfil confiável e repetível.
Apresenta dispositivos de fixação pneumáticos e hidráulicos de nível industrial combinados com guias lineares de alta precisão. Isto garante que o material de alumínio permaneça absolutamente rígido durante o corte em alta velocidade, eliminando completamente qualquer risco de deslocamento ou vibração do material.
Suporta compensação automática inteligente de comprimento e alimentação de material em alta velocidade, mantendo um ritmo constante para operações contínuas e em grande escala.
Conjunto robusto de lâmina e sistema de resfriamento
Utiliza lâminas de serra com ponta de metal duro premium (até 500 mm) que cortam metal espesso sem esforço, proporcionando bordas limpas, espelhadas e sem rebarbas que não requerem absolutamente nenhum desbaste ou rebarbação secundária.
Incorpora um sistema integrado de refrigeração e lubrificação automática por névoa. Este spray direcionado controla eficazmente o aumento da temperatura na zona de corte, eliminando o cheiro distinto do metal aquecido e prolongando significativamente a vida útil das lâminas de metal duro.
A velocidade de corte e a mecânica do curso totalmente ajustáveis ajudam a evitar qualquer deformação estrutural dos perfis durante a produção intensiva em massa.
Sistema de controle fácil de operar
O painel HMI com tela sensível ao toque altamente responsivo oferece operação intuitiva e tátil, permitindo que os técnicos executem ajustes rápidos de ângulo ou configurações de parâmetros de comprimento com apenas alguns toques na tela.
Armazena vários programas predefinidos personalizados em sua memória integrada, permitindo trocas rápidas para processamento em lote em vários projetos de invólucros de barramento de alumínio sem a necessidade de reprogramação constante.
Aplicações na fabricação de barramentos
Esta máquina é otimizada especificamente para lidar com as rigorosas demandas da fabricação de infraestrutura elétrica moderna, oferecendo excepcional adaptabilidade de materiais. Além dos invólucros de barramento padrão, ele processa facilmente diversas extrusões irregulares de alumínio, tubos quadrados, tubos redondos e barras de alumínio sólido, acomodando diversas dimensões de seção transversal e espessuras de parede.
Corte de perfis de gabinetes de barramentos de alumínio em comprimentos exatos antes da perfuração, dobra e montagem final posterior.
Modelagem de estruturas de suporte críticas, suportes estruturais e trilhos-guia internos utilizados em extensas linhas de barramento troncalizado.
Execução de tarefas de pré-corte de alto rendimento com perfeita fidelidade de arestas antes que os perfis sejam encaminhados para estações de perfuração CNC ou envoltos em isolamento dielétrico.
O seu papel operacional é especialmente crítico em oficinas de produção de alta capacidade. Ao fornecer um corte perfeito e sem deformações direto da máquina, ele acelera drasticamente o ritmo da linha de montagem, garantindo que precisão, velocidade e confiabilidade automatizada sejam alcançadas de forma consistente enquanto dimensiona a produção.
| Os principais parâmetros técnicos |
| Comprimento de serra | 430—4500/6000 mm |
| Largura da serra x altura (LxA) | 230x150mm |
| Potência do motor principal | 3,0KW*2 |
| Velocidade do motor principal | 2840 r/min |
| Use o tamanho da lâmina de serra | φ500xф30x120T |
| Ângulo de giro da lâmina de serra | 90°—45° |
| Ângulo de rotação da mesa | 90°—45° |
| Velocidade de alimentação da lâmina de serra | 0—3m/min |
| Velocidade de retorno da lâmina de serra | 2—3m/min |
| Pressão de trabalho | 0,6—0,8Mpa |
| Tensão operacional | 380 V |
Procurando atualizar seu processo de corte de perfis de alumínio de barramentos com máquinas que garantam tolerâncias exatas e acabamentos de borda excepcionais? Entre em contato com nossa equipe de engenharia hoje mesmo para obter um orçamento técnico detalhado, uma demonstração interativa da máquina ou para discutir opções de personalização específicas adaptadas diretamente à configuração exclusiva de sua linha de produção.
