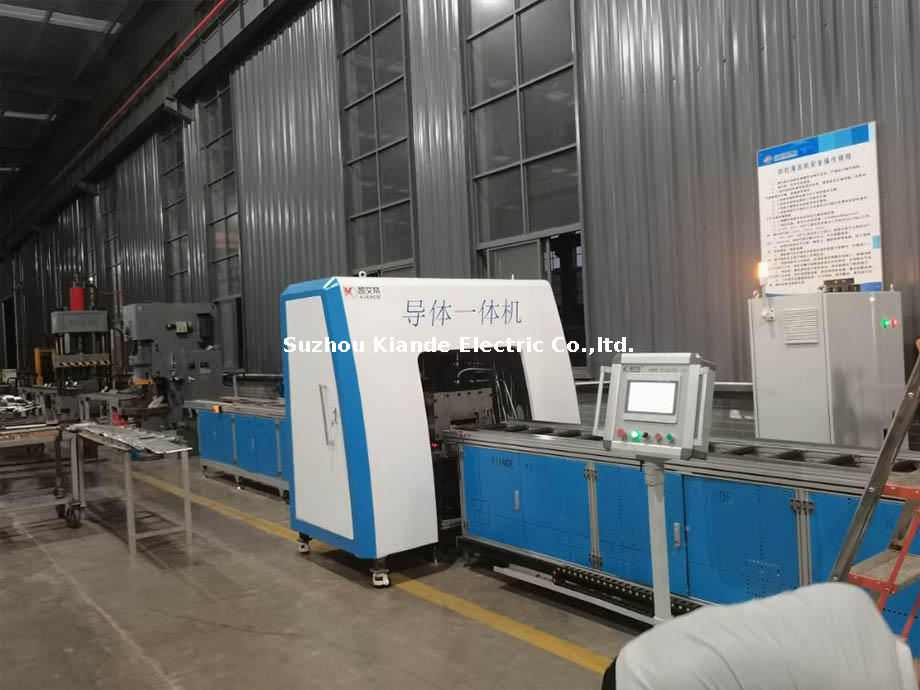

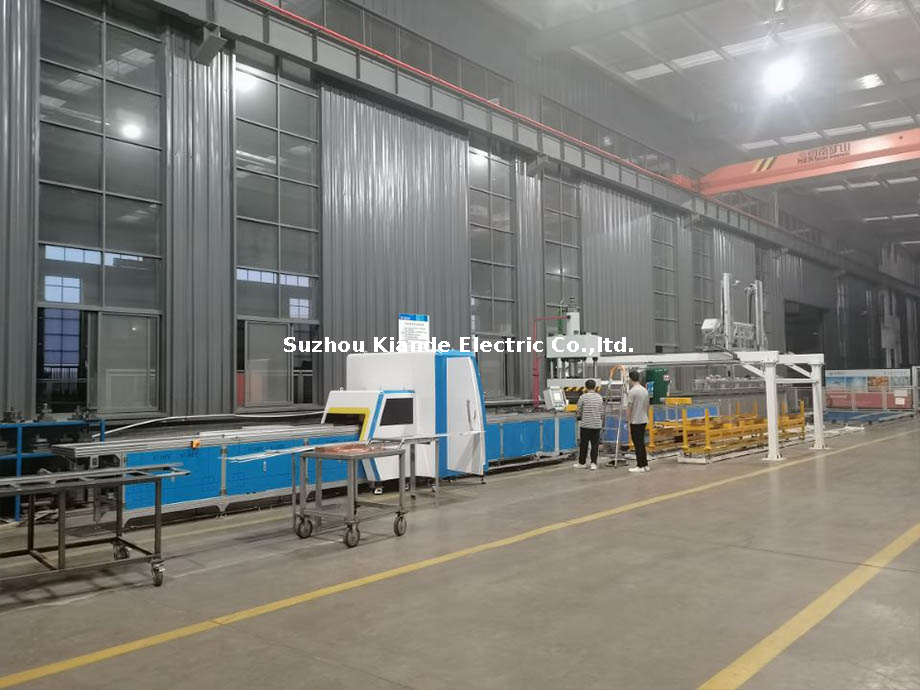

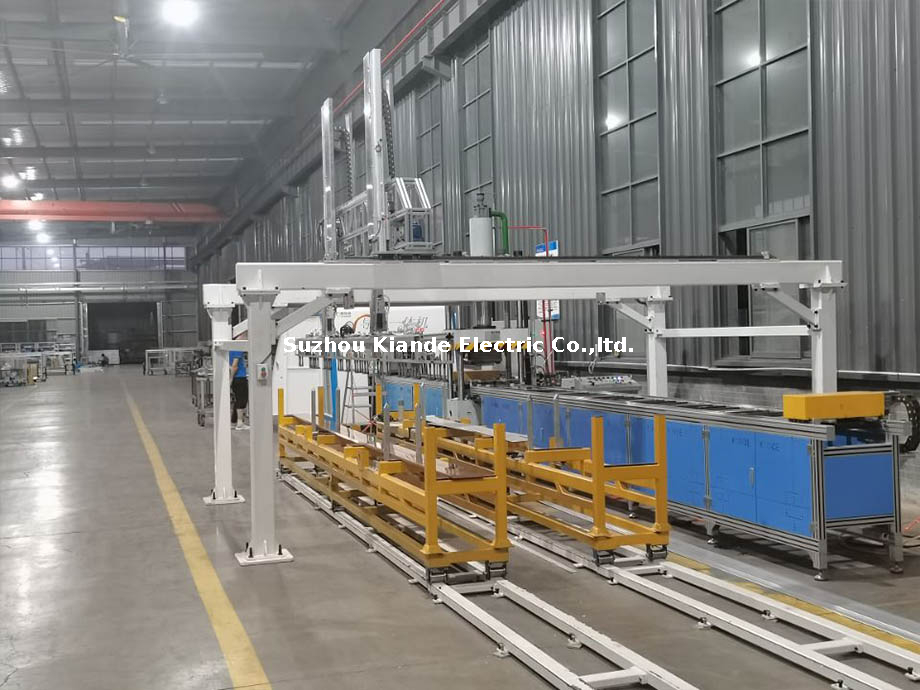

Máquina de barramento CNC de alta precisão para aplicações de energia

Visão geral da máquina de barramento KD-DTYTJ-C/A-4.5(6)

A máquina de processamento de barramentos CNC KD-DTYTJ-C/A-4.5(6) é uma linha avançada de máquinas de barramentos projetada para cortar, puncionar, dobrar e estampar barramentos de cobre e alumínio. Esta solução de processamento de barramentos de alta precisão e alta eficiência é amplamente utilizada na fabricação de equipamentos de energia, produção de painéis elétricos, sistemas de fornecimento de energia ferroviária e distribuição de energia renovável.

Ao integrar o controle CNC inteligente, garante alta precisão, automação e eficiência, tornando-o uma escolha essencial para a fabricação de barramentos industriais.

Funções principais da máquina de barramento

1. Corte

• Equipado com lâmina de serra elétrica de 2kW (diâmetro 400mm), garantindo corte preciso de barramentos de diversos tamanhos.

• Consistência no tamanho de corte dos barramentos, reduzindo erros manuais.

2. Soco

• Fornece pressão de punção de 300kN, permitindo puncionamento e abertura de canais rápidos para diversas conexões de barramentos elétricos.

• Adequado para configurações de furos personalizadas, suportando terminais de barramento, slots de montagem e conectores de alimentação.

3. Flexão

• O sistema de dobra hidráulica de 400kN suporta:

• Largura máxima de flexão: 300mm

• Diferença máxima de altura de flexão: 40mm

• Permite o processamento de geometrias complexas de barramentos, incluindo curvas em L, curvas em U e formatos de barramentos multiangulares.

4. Posicionamento preciso

• Curso do eixo X: até 1800 mm

• Precisão de posicionamento: ± 0,2 mm

• Precisão de posicionamento repetido: ±0,05 mm , garantindo qualidade consistente em várias unidades de barramento.

5. Marcação Inteligente (Opcional)

• Suporta gravação de código de barras 2D, marcação de código QR e impressão de número de série, permitindo rastreabilidade do produto em linhas de produção de barramentos.

Especificações do barramento e faixa de processamento

• Comprimento do barramento: 1200 mm - 6000 mm

• Largura do barramento: 140 mm - 300 mm

• Espessura do barramento: 2 mm - 6 mm

• Suporta processamento de barra plana, fabricação de barramento de cobre e perfis de barramento personalizados.

Aplicações da máquina de barramento CNC

1. Produção de gabinetes de distribuição e painéis de distribuição

• Facilita o processamento de componentes padronizados de barramentos para quadros de distribuição de baixa e alta tensão, melhorando a eficiência da distribuição de energia.

2. Transformadores de Potência e Sistemas de Rede Elétrica

• Garante a fabricação precisa de barramentos para transmissão de energia, oferecendo conexões elétricas confiáveis.

3. Energia Renovável – Sistemas de Energia Solar e Eólica

• Suporta ferramentas de barramento personalizadas para sistemas de inversores solares, soluções de armazenamento de energia de bateria e subestações de energia eólica.

4. Fonte de alimentação ferroviária e automação industrial

• Utilizado em sistemas de alimentação de tração ferroviária e painéis de automação industrial, proporcionando tecnologia eficiente de conexão de barramentos.

Vantagens do processamento de barramento CNC em relação às ferramentas de barramento tradicionais

Comparada com ferramentas de barramento manuais ou semiautomáticas, a máquina de barramento CNC KD-DTYTJ-C/A-4.5(6) oferece:

✅ Alto grau de automação

• Reduz a intervenção manual, melhora a eficiência do trabalho e minimiza erros humanos.

✅ Usinagem Programável e Produção Flexível

• Alterna facilmente entre diferentes configurações de barramento, ideal para produção em massa e pedidos personalizados.

✅ Precisão de processamento superior

• Evita erros dimensionais, garantindo fabricação de barramentos de alta qualidade.

✅ Sistema de energia estável para aplicações pesadas

• Opera em 380-415 Vca, 50/60 Hz, 10 kW, proporcionando desempenho consistente para produção de barramentos em grande escala.

Compreendendo o princípio de funcionamento do barramento

O princípio de funcionamento de uma máquina de barramento CNC envolve o processamento automatizado de metal por meio de um sistema controlado numericamente. As etapas incluem:

1. Alimentação de material: Barramentos de cobre ou alumínio são carregados na máquina.

2. Programação CNC: O sistema processa os comandos de entrada para determinar as sequências de corte, puncionamento e dobra.

3. Usinagem de Precisão: A máquina executa puncionamento, cisalhamento e conformação de alta precisão usando mecanismos hidráulicos e servo-controlados.

4. Inspeção Final e Marcação: Gravação ou etiquetagem para controle de qualidade e acompanhamento de produção.

Por que escolher KD-DTYTJ-C/A-4.5(6) para produção de barramentos?

Se você procura uma linha de máquinas de barramentos com alta precisão, automação e versatilidade, a Máquina de processamento de barramentos CNC KD-DTYTJ-C/A-4.5(6) é a solução ideal.

Projetado para produção em massa e pedidos personalizados
Suporta formatos complexos de barramentos com precisão CNC
Reduz custos operacionais e melhora a eficiência
Aplicável em vários setores: elétrico, rede elétrica, automação e energia renovável

Investir em uma máquina inteligente de processamento de barramentos CNC garante que seu processo de fabricação de barramentos atenda aos padrões modernos da indústria, otimizando a produtividade e a confiabilidade.

Contate-nos para soluções de máquinas de barramento

Para obter mais detalhes sobre máquinas-ferramentas para barramentos, princípios de funcionamento e opções de personalização, entre em contato conosco hoje mesmo e aprimore suas capacidades de processamento de barramentos!
