Linha de montagem semiautomática

Visão geral do produto

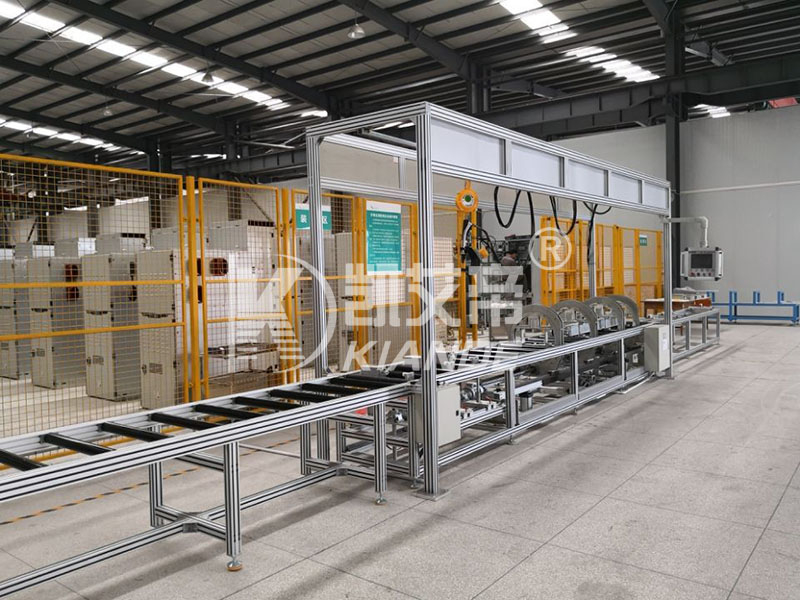

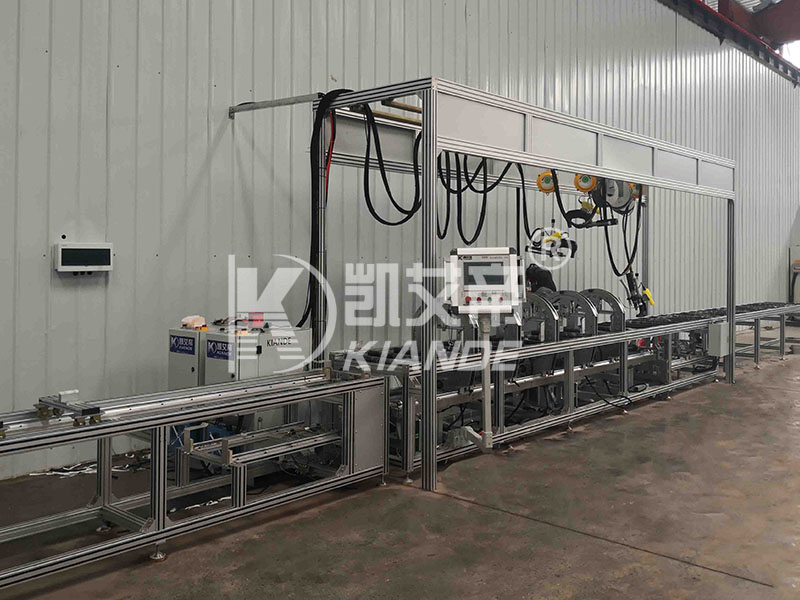

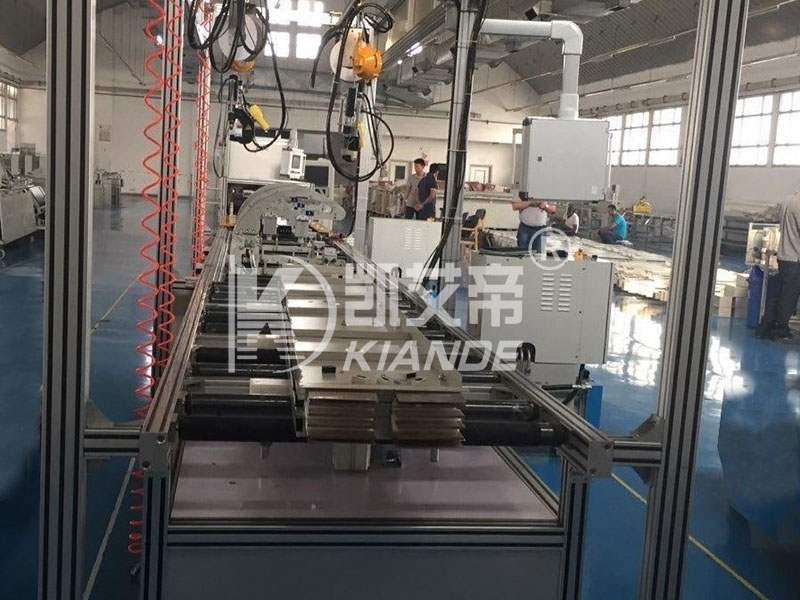

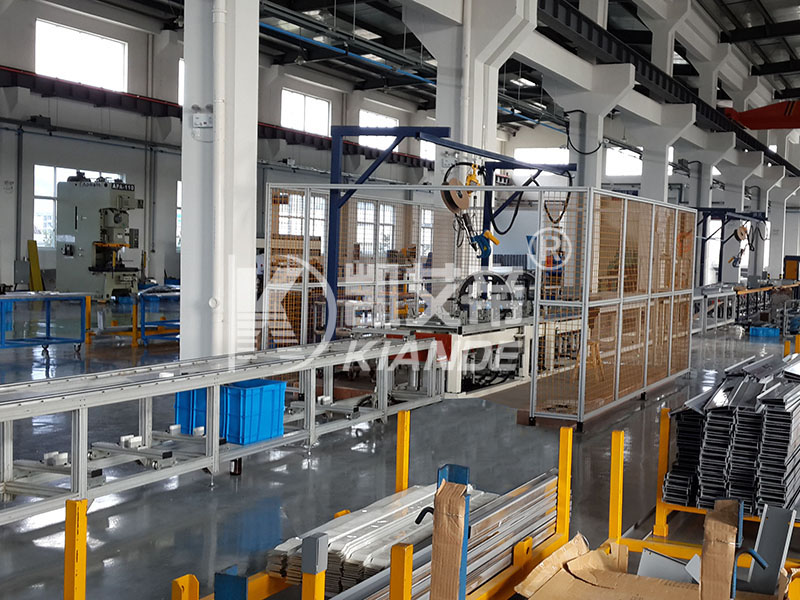

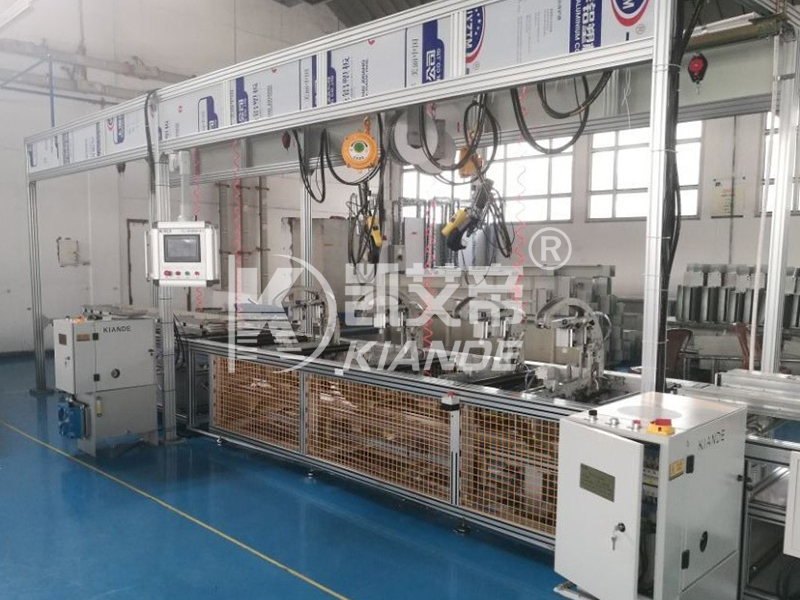

A linha de montagem semiautomática KD-ZDX/H-4-6(4.5) combina pré-montagem manual e rebitagem com uma estação de reversão automática. Suas três áreas principais são pré-montagem, reversão e montagem de acessórios. Os operadores fixam as peças principais do barramento e transferem a seção manualmente. Após a rebitagem de um lado, os rotadores invertem a peça de trabalho em 180 graus para o lado oposto. A fonte afirma explicitamente que uma máquina de rebitagem não está incluída.

Especificações Técnicas

A tabela original rotula 'Cerca de 3.000 mm/4min' como 'Tipo de posição'. Esse rótulo é preservado e sinalizado em vez de corrigido silenciosamente. A exclusão da máquina de rebitagem é mantida.

Linha de montagem semiautomática - Dados técnicos publicados

Parâmetro	Especificação
Modelo	KD-ZDX/H-4-6（4.5）
Máx. Altura do barramento	330 mm (camada única)
máx. Comprimento do barramento	6.000 mm
Posição Tipo	Cerca de 3000mm/4min
Máquina de rebitagem	Não incluído
Rotator Nos	4 conjuntos (padrão)
Comprimento da peça de reversão	4500 mm
Dispositivo de elevação manual Nos	3 peças
Operação manual Comprimento da estação	1500mm
Material do cabide	Cabide de alumínio
Tipo de rebitagem	Rebitagem manual
Dimensão do equipamento	380 ~ 415 VCA 50 ~ 60 Hz 5 kW
de energia	L18000mm*W800mm*H1900mm

Principais recursos

Reversão Automática A estação de reversão gira a seção fixada em 180 graus.	Rebitagem Manual A rebitagem continua sendo uma operação manual neste arranjo semiautomático.	Quatro rotadores padrão A configuração padrão publicada inclui quatro conjuntos de rotadores.
Suporte de barramento longo O comprimento máximo do barramento está listado como 6.000 mm.	Altura de camada única A altura máxima listada de camada única é 330 mm.	Áreas de trabalho separadas Estações de pré-montagem, reversão e montagem de acessórios definem o layout do processo.

Função e princípio de funcionamento

Funções Reversão Automática — A estação de reversão gira a seção fixada em 180 graus. Rebitagem Manual — A rebitagem continua sendo uma operação manual neste arranjo semiautomático. Quatro rotadores padrão — A configuração padrão publicada inclui quatro conjuntos de rotadores.

Princípio de funcionamento ✓ Pré-montar o local dos Operadores da Seção e fixar as peças principais utilizando os acessórios. ✓ Transferência manual Mova o barramento preparado para a estação de reversão. ✓ Rebite o primeiro lado Fixe o barramento e complete a rebitagem do primeiro lado. ✓ Inverter a seção Use os rotadores para girar a seção 180 graus. ✓ Finalizar e Encaixar Acessórios Rebite o lado oposto e passe para a montagem dos acessórios.

Cenários de aplicação

Rebitagem bilateral Tarefas de montagem que requerem acesso a lados opostos da seção.

Seções Longas da Via de Ônibus Montagem de barramentos com suporte de fixação dentro do limite de comprimento de 6000mm.

União manual com reversão Produção mantendo a rebitagem manual enquanto utiliza rotação automática.

Personalização e configuração

Geometria da seção

Forneça a altura, o comprimento e a estrutura do alojamento do barramento para revisão do equipamento.

Escopo do equipamento de rebitagem

Identifique a máquina de rebitagem separada necessária porque ela não está incluída.

Arranjo da Estação

Revise a peça de reversão de 4.500 mm e a estação de operação manual de 1.500 mm.

Processo de Controle de Qualidade

Verificações de aceitação recomendadas para linha de montagem semiautomática:

Braçadeira e Rotação Verifique a segurança da seção antes e depois da reversão de 180 graus.

Ambos os lados rebitados Revise o resultado da união em cada lado do barramento representativo.

Limite de fornecimento Verifique os acessórios e rotadores separadamente da rebitadora excluída.

Por que escolher a Kiande Electric

Vários níveis de montagem Kiande lista linhas de produção manuais, semiautomáticas e automáticas.

Processo de reversão definido Este produto descreve exatamente qual etapa de manuseio é automatizada.

Gama de Acessórios e Montagem A empresa fornece acessórios para barramentos juntamente com seus equipamentos de montagem.

Vantagens empresariais

Responsabilidades claras do operador

A preparação manual, transferência e rebitagem são identificadas separadamente da reversão.

Dimensões da estação publicadas

Os comprimentos de reversão e de estação manual apoiam a discussão sobre o layout do equipamento.

Comparação em nível de montagem

Os compradores podem comparar este arranjo com as alternativas manuais e automáticas do fabricante.

Métodos alternativos de montagem e inspeção a jusante: Máquina de montagem manual , Linha de montagem automática de barramentos , Linha de inspeção manual.

Indústrias de aplicação típicas

• Montagem de alojamento de via de ônibus

• Fabricação de calhas de barramento

• Linhas de produção elétrica

perfil de companhia

As linhas de produção semiautomáticas aparecem na lista oficial de equipamentos de barramentos da Kiande. A empresa também oferece linhas manuais e automáticas, além de equipamentos de inspeção e embalagem. Seus departamentos declarados cobrem projeto de engenharia, produção, vendas e serviço pós-venda.

Fluxo de trabalho de serviço

Descreva os dois lados de união

Forneça o desenho da seção e os requisitos de acesso para rebitagem.

Custos separados de linha e rebitador

Revise um escopo detalhado para a linha e o equipamento de rebitagem necessário.

Verifique o layout de reversão

Discuta o suporte da seção e o acesso à fábrica ao redor da estação de rotação.

Honras e Certificações

O site oficial da Kiande exibe um documento de patente de invenção para equipamentos de processamento de dutos. Este é um documento de tecnologia da empresa. Não estabelece conformidade CE ou certificação ISO atual para cada configuração de produto.

Perguntas frequentes (FAQ)

Qual parte da linha de montagem semiautomática é automática?

KD-ZDX/H-4-6(4.5) usa uma estação de reversão automática. A pré-montagem, transferência e rebitagem permanecem manuais no processo publicado.

A Linha de Montagem Semiautomática inclui rebitadeira?

Não. A tabela KD-ZDX/H-4-6(4.5) indica 'Máquina de rebitagem: não incluída.' Confirme o equipamento separado necessário.

Até que ponto a estação de reversão gira o barramento?

O processo KD-ZDX/H-4-6(4.5) inverte o barramento fixado em 180 graus após o primeiro lado ser rebitado.

Que tamanhos de barramentos esta linha semiautomática pode suportar?

Os limites listados são comprimento máximo de 6.000 mm e altura máxima de camada única de 330 mm para KD-ZDX/H-4-6(4.5).

Quantos rotadores e acessórios de elevação estão listados?

KD-ZDX/H-4-6(4.5) lista quatro conjuntos de rotadores padrão e três acessórios de elevação manual.

O que significa o valor de 3000mm/4min?

A tabela KD-ZDX/H-4-6(4.5) coloca 'Cerca de 3000mm/4min' em 'Tipo de posição'. Parece ser uma referência de produção, mas o rótulo de campo e as condições de teste precisam de confirmação.

Qual alimentação elétrica a linha de montagem semiautomática requer?

O requisito publicado é 380~415VAC a 50~60Hz e 5kW. As dimensões do equipamento são L18000mm × W800mm × H1900mm.
