Máquina compacta manual de montagem de barramento para duto de camada dupla

Visão geral do produto: Máquina manual de montagem de barramento compacto

A máquina manual compacta de montagem de barramentos projetada para a produção de dutos de camada dupla representa uma solução modular altamente eficiente, adaptada para a fabricação moderna de distribuição elétrica. Projetado para lidar com intensas demandas de produção e ambientes industriais rigorosos, este equipamento integra efetivamente três estágios operacionais principais: a estação de pré-montagem, a estação de rebitagem e a estação de montagem de acessórios. Ao dividir o complexo processo de fabricação de dutos de ônibus nessas fases distintas e gerenciáveis, os operadores podem manter um fluxo de material contínuo e sincronizado que reduz significativamente os gargalos no chão de fábrica. A fabricação de barramentos de camada dupla tradicionalmente apresenta desafios significativos em relação ao gerenciamento de peso e ao alinhamento preciso dos condutores. Esta máquina aborda diretamente esses pontos problemáticos, fornecendo uma plataforma estável e estruturalmente sólida que suporta os materiais condutores pesados ​​durante todo o ciclo de vida da montagem, garantindo que cada unidade atenda aos rigorosos padrões de segurança elétrica antes de sair da instalação.

Escopo de Adaptabilidade e Personalização

Este sistema é excepcionalmente adaptável, configurado especificamente para suportar estruturas de barramento de camada única e dupla com igual proficiência. Ele acomoda facilmente uma ampla faixa de corrente de 630A a 2500A, tornando-o incrivelmente versátil para vários requisitos de projetos comerciais e industriais. As instalações podem processar barramentos com comprimento máximo de 4.500 mm e altura máxima de 330 mm para configurações de camada única. Quer a linha de produção exija perfis de barramento padrão de duas peças ou complexos de quatro peças, a estrutura estrutural fornece o alinhamento exato necessário para uma fixação segura. Reconhecendo que os layouts das instalações e as especificações técnicas variam significativamente entre as diferentes fábricas, esta linha de montagem oferece amplas capacidades de personalização não padronizadas. A configuração de energia – padronizada em 380 VCA 50~60 Hz 1 kW – pode ser totalmente adaptada para atender aos requisitos da rede local. Além disso, a área física, abrangendo até 18.000 mm de comprimento (ou personalizada para 13.500 mm), pode ser modificada para se adequar às restrições espaciais sem comprometer a integridade dos processos de rebitagem ou aparafusamento.

Configuração do sistema e dinâmica do fluxo de trabalho

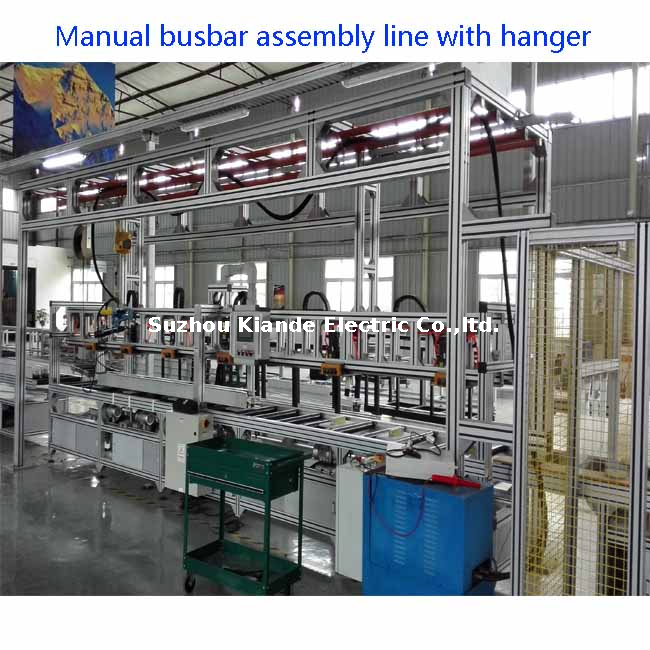

O layout da máquina de montagem manual de barramento compacto é meticulosamente projetado para otimizar a transferência física de materiais condutores pesados. Na estação de pré-montagem, os operadores alinham cuidadosamente os condutores de cobre ou alumínio com suas respectivas camadas isolantes, garantindo que não haja folgas que possam comprometer o desempenho elétrico. Os materiais são então transferidos suavemente ao longo da estrutura de alumínio até a estação de rebitagem, onde o alojamento estrutural é fixado permanentemente. Finalmente, a estação de montagem de acessórios cuida da instalação precisa de blocos de juntas, tampas de extremidade e suportes de montagem. Este layout modular garante que cada estação de trabalho seja ergonomicamente otimizada, permitindo que os trabalhadores se concentrem em tarefas específicas com a máxima precisão. O feedback tátil do processo de rebitagem manual, combinado com o som metálico sólido do engate dos suportes de alumínio, fornece aos operadores a confirmação imediata de uma ligação mecânica segura. Esse reforço sensorial ajuda a manter um ritmo consistente na linha de produção, reduzindo a probabilidade de erros de montagem.

Eficiência Operacional e Controle de Qualidade

Ao avaliar o impacto econômico desta máquina manual compacta de montagem de barramentos, a principal vantagem reside em sua excepcional eficiência de trabalho e rigorosas capacidades de gerenciamento de qualidade. O sistema foi projetado para elevar a capacidade geral de produção da instalação, mantendo ao mesmo tempo tolerâncias estruturais exatas, proporcionando, em última análise, um retorno superior sobre o investimento por meio da redução dos custos de mão de obra e da minimização do desperdício de material.

• Produção acelerada e custos de mão de obra reduzidos: O equipamento é calibrado com precisão para processar aproximadamente 3.000 mm de duto de barramento a cada 6 minutos. Ao utilizar seis acessórios de elevação especializados juntamente com os suportes de alumínio duráveis, a configuração reduz significativamente o esforço físico e a dependência do manuseio manual de materiais. Os operadores não precisam mais içar manualmente dutos de barramento de camada dupla pesados ​​e totalmente montados; em vez disso, os mecanismos de elevação integrados facilitam o movimento suave e de baixo atrito ao longo da estrutura de alumínio de 18 metros. Esta redução na elevação manual traduz-se diretamente em custos de mão-de-obra mais baixos, menos lesões no local de trabalho e numa produção diária altamente consistente na qual a gestão pode confiar para a previsão da produção.
• Alinhamento de precisão e garantia de qualidade rigorosa: A precisão é fundamental na fabricação de distribuição elétrica. A estação de rebitagem manual possui um mecanismo inteligente de rebitagem anti-repetição, garantindo que cada rebite estrutural seja aplicado exatamente com a quantidade certa de força, sem danificar o revestimento externo ou as camadas internas de isolamento. Além disso, o sistema incorpora uma configuração avançada de alinhamento final. Quando os barramentos são fixados no lugar, a estrutura rígida de alumínio evita qualquer deslocamento ou torção lateral. Essa fixação firme garante uma alta taxa de rendimento de produtos livres de defeitos, garantindo que os barramentos finais mantenham uma consistência estrutural rigorosa e estejam prontos para instalação imediata em campo.
• Sistema de controle ergonômico e simplicidade operacional: Apesar de ser um sistema de rebitagem operado manualmente, a máquina integra lógica de controle sofisticada para diminuir a barreira operacional. A integração opcional de um sistema PLC (Controlador Lógico Programável) auxilia no monitoramento do fluxo de trabalho e no rastreamento do posicionamento ao longo da linha. A função de rotação manual dos acessórios de elevação é precisamente contrabalançada, permitindo que um único operador gire segmentos pesados ​​de dutos de camada dupla com esforço físico mínimo. Este design ergonômico cuidadoso minimiza a fadiga do trabalhador durante turnos prolongados e garante que novos operadores necessitem de significativamente menos tempo de treinamento para atingir velocidades de produção ideais.
