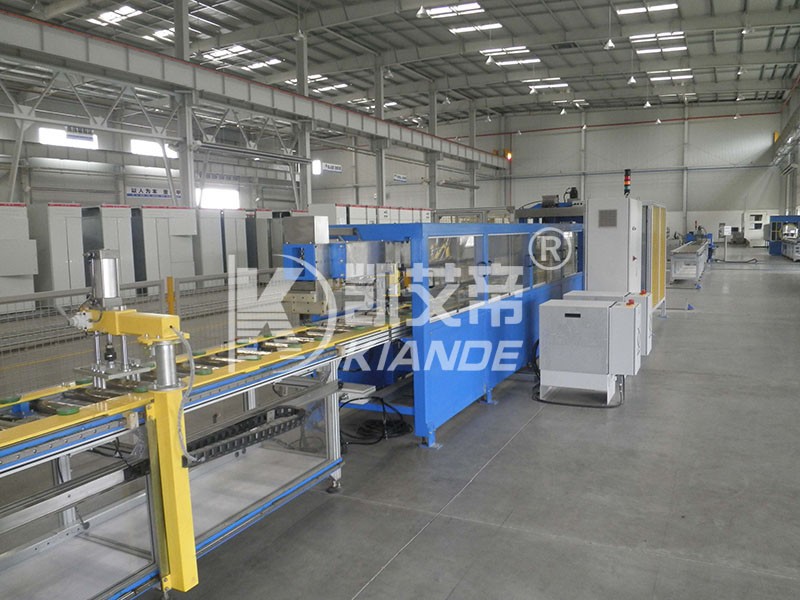

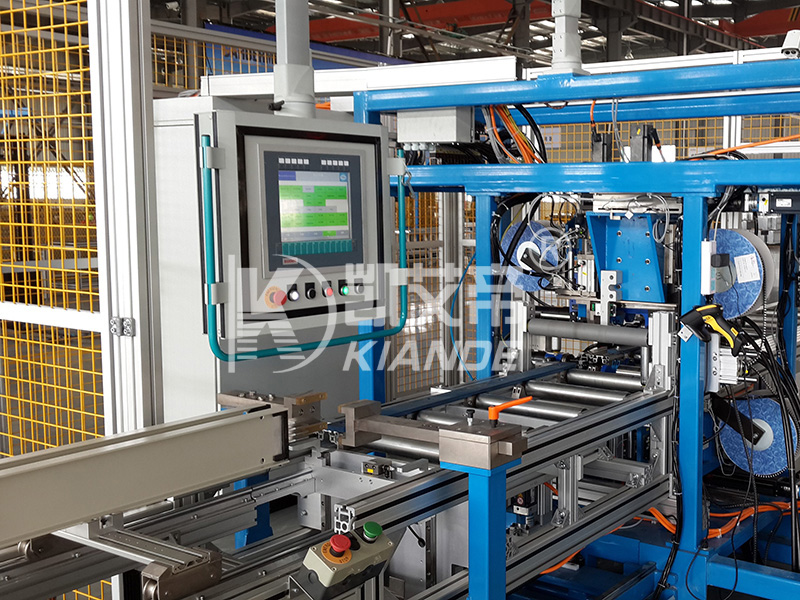

Linha de montagem automática de barramentos

Visão geral do produto

A linha de montagem automática de barramento KD-ZDX/NC-2(4)D-6(4.5) é personalizada para a estrutura do barramento. A descrição original abrange os tipos de duas e quatro peças, com montagem e fixação automáticas. A leitura do código de barras identifica o tipo de barramento e ajusta os parâmetros da máquina. A página descreve a comunicação através de módulos PLC, rede, touchscreen e IPC, incluindo interfaces com ERP e equipamentos de inspeção automática.

Especificações Técnicas

A dimensão da fonte inclui H19000mm. Este valor é preservado conforme publicado e sinalizado explicitamente para confirmação; não é alterado silenciosamente para H1900mm. O escopo de fixação dos parafusos deve ser confirmado separadamente da tabela de rebitagem automática.

Linha de montagem automática de barramentos - Dados técnicos publicados

Parâmetro	Especificação
Modelo	KD-ZDX/NC-2(4)D-6（4.5）
Máx. Altura do barramento	350 mm (camada única)
máx. Comprimento do barramento	6.000 mm
Tipo de posição	Posição unilateral/posição intermediária
Eficiência de trabalho	Cerca de 3000 mm/2 min
Sistema de controle	5 eixos
do eixo de controle	Controle de rede, manutenção online (opcional)
Estação de rebitagem Nos	4 conjuntos (tipo de quatro peças)/2 conjuntos (tipo de duas peças)
Tipo de rebitagem	Rebitagem automática
Dimensão do equipamento	380 ~ 415 VCA 50 ~ 60 Hz 20 kW
de energia :	L25000mm*W2000mm*H19000mm

Principais recursos

Configuração baseada em código de barras A digitalização identifica o tipo de barramento e ajusta os parâmetros de máquina relacionados.	Cinco eixos de controle Cinco eixos de controle são especificados na tabela de origem.	Rebitagem Baseada em Estrutura Quatro estações estão listadas para barramentos de quatro peças e duas para barramentos de duas peças.
Opções de posicionamento Os posicionamentos unilateral e médio estão listados.	Controle de rede O controle de rede é especificado, com manutenção on-line marcada como opcional.	Rebitagem Automática O tipo de rebitagem publicado é a rebitagem automática.

Função e princípio de funcionamento

Funções Configuração baseada em código de barras — A digitalização identifica o tipo de barramento e ajusta os parâmetros da máquina relacionados. Cinco eixos de controle — Cinco eixos de controle são especificados na tabela de origem. Rebitagem Baseada em Estrutura — Quatro estações estão listadas para barramentos de quatro peças e duas para barramentos de duas peças.

Princípio de funcionamento ✓ Defina a Estrutura do Barramento Combine a configuração da linha com o tipo de duas ou quatro peças. ✓ Digitalize o Código de Barras Identifique o tipo de barramento através da entrada do código de barras. ✓ Ajustar os Parâmetros Aplicar as configurações da máquina associadas ao tipo reconhecido. ✓ Montar e Fixar Realizar o processo automático de montagem e fixação configurado. ✓ Trocar informações de produção Utilize a interface acordada com o ERP ou equipamento de inspeção relacionado.

Cenários de aplicação

Linhas de barramento de duas peças Montagem automática com configuração de rebitagem de duas estações.

Linhas de barramento de quatro peças Montagem usando o arranjo de quatro estações publicado.

Produção de vias de ônibus em rede Produção que requer as interfaces de comunicação descritas na página oficial.

Personalização e configuração

Fixação e Estrutura

Especifique barramentos de duas ou quatro peças e se o produto necessita de rebites ou parafusos.

Layout de posicionamento

Selecione o posicionamento unilateral ou intermediário em relação ao layout de seção e linha.

Escopo de comunicação

Definir requisitos de ERP, máquina de inspeção e manutenção on-line opcional.

Processo de Controle de Qualidade

Verificações de aceitação recomendadas para linha de montagem automática de barramentos:

Correspondência de receita de código de barras Verifique se a digitalização seleciona o tipo e as configurações corretas da máquina.

Revisão de fixação Inspecione a seção montada de acordo com a configuração de rebitagem ou aparafusamento acordada.

Verificação de interface Verifique as informações trocadas com os equipamentos de produção conectados.

Por que escolher a Kiande Electric

Oferta de montagem automática Linhas de produção totalmente automáticas fazem parte da linha de equipamentos oficiais da Kiande.

Máquinas de inspeção relacionadas A empresa também lista equipamentos de inspeção automática e manual.

Negócios de Produção e Dados O perfil de sua empresa enfatiza a produção inteligente e a análise de dados.

Vantagens empresariais

Configuração baseada em tipo

A contagem e o posicionamento das estações de rebitagem podem ser analisados ​​em relação à estrutura do barramento.

Identificação de Parâmetros

O reconhecimento de código de barras vincula o tipo de produto às configurações da máquina.

Comunicação de Equipamentos

A página original descreve a troca de informações com máquinas e ERP relacionados.

Alternativas em nível de montagem e equipamentos de inspeção de qualidade: Linha de montagem semiautomática , Máquina de montagem manual , Linha de inspeção manual.

Indústrias de aplicação típicas

• Fabricação automatizada de vias de ônibus

• Conjunto de calha de barramento

• Automação elétrica de fábrica

perfil de companhia

A Kiande desenvolve equipamentos de produção de barramentos com foco declarado na fabricação inteligente e análise de dados. A sua gama oficial inclui máquinas automáticas de montagem, inspeção e embalagem. A sede fica em Suzhou e o centro de fabricação em Zhenjiang.

Fluxo de trabalho de serviço

Defina as famílias de produtos

Fornece estrutura, dimensões de seção e requisitos de fixação.

Especifique interfaces de produção

Liste os requisitos de comunicação de código de barras, ERP e máquina de inspeção.

Confirme o desenho do layout

Revise a área específica do modelo e a disposição das estações antes do planejamento do local.

Honras e Certificações

O site oficial da Kiande exibe um documento de patente de invenção para equipamentos de processamento de dutos. Este é um documento de tecnologia da empresa. Não estabelece conformidade CE ou certificação ISO atual para cada configuração de produto.

Perguntas frequentes (FAQ)

A linha de montagem automática de barramentos pode lidar com tipos de duas e quatro peças?

KD-ZDX/NC-2(4)D-6(4.5) lista ambos. Sua tabela especifica duas estações de rebitagem para barramentos de duas peças e quatro para barramentos de quatro peças.

Como a linha de montagem automática identifica o tipo de barramento?

A descrição KD-ZDX/NC-2(4)D-6(4.5) usa leitura de código de barras para reconhecer o tipo e ajustar os parâmetros da máquina.

Quais limites de tamanho estão listados para esta linha de barramento automático?

A fonte lista um comprimento máximo de 6.000 mm e uma altura máxima de camada única de 350 mm.

A linha pode se comunicar com ERP ou equipamentos de inspeção?

A descrição do KD-ZDX/NC-2(4)D-6(4.5) cobre a comunicação usando módulos PLC, rede, tela sensível ao toque e IPC. Confirme o escopo real da interface na cotação.

A manutenção online é padrão?

A tabela KD-ZDX/NC-2(4)D-6(4.5) lista o controle de rede e identifica a manutenção online como opcional.

A altura do equipamento listada é confiável para o planejamento da fábrica?

A tabela publica L25000mm × W2000mm × H19000mm. A altura de 19.000mm necessita de confirmação em desenho de arranjo; não foi alterado para um valor assumido.

Qual referência de produção e potência estão listadas?

A tabela KD-ZDX/NC-2(4)D-6(4.5) fornece cerca de 3000mm/2min e 380~415VAC, 50~60Hz, 20kW. A referência de produção não é uma garantia universal do ciclo.
