Não. | Parâmetros |
Modelo | KD-MJQ-2 |
Máx. Pressão | 25 MPa |
Comprimento do tubo de óleo | 10.000 mm |
Capacidade de óleo | 50L |
Golpe de cabeça de arma | 50mm |
Espessura do Ferro | 1,5 mm + 1,5 mm |
Poder | 380 VCA 50 ~ 60 Hz 4,5 kW |

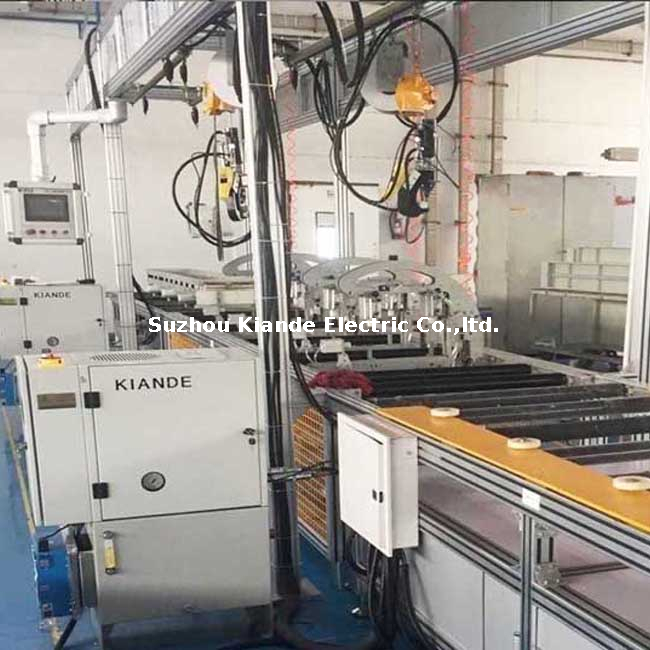

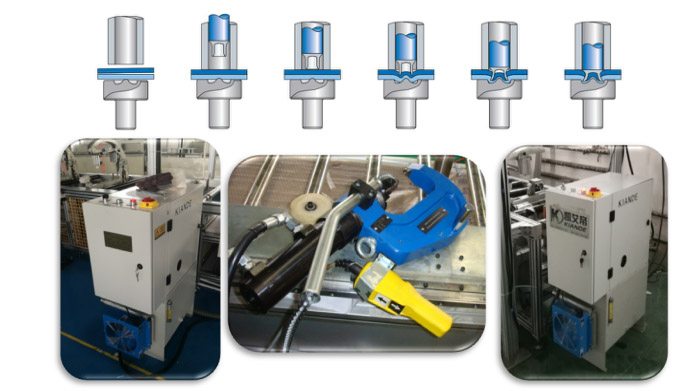

A unidade hidráulica de rebitagem autoperfurante (SPR) foi meticulosamente projetada para operações de montagem de dutos de média e alta tensão. Ele perfura e une facilmente até 3 mm de chapa de alumínio, sem qualquer necessidade de pré-perfuração. Quando a prensa hidráulica é acionada, o rebite de aço endurecido perfura a camada superior da folha de alumínio e se alarga para fora da camada inferior, criando um intertravamento mecânico inquebrável. Passe a mão pela parte inferior da montagem finalizada e você sentirá o botão liso e nivelado formado pelo rebite alargado - uma confirmação física de uma junta perfeitamente selada, sem rebarbas afiadas ou bordas expostas. Este processo de conformação a frio elimina a distorção térmica e preserva a integridade dos revestimentos superficiais, proporcionando juntas com excepcional resistência ao cisalhamento e estanqueidade ao ar. Como resultado, os gabinetes de barramento montados alcançam facilmente as rigorosas classificações de proteção IP exigidas em ambientes industriais exigentes.
Ao eliminar a lenta e confusa fase de pré-perfuração, este equipamento encurta drasticamente o ciclo de fixação. Quando ativado, o conjunto de potência hidráulica para serviço pesado aciona com um zumbido profundo e constante, acionando o atuador com uma força imensa e controlada. Este ciclo contínuo de alta frequência multiplica o rendimento da produção e reduz significativamente as horas de trabalho manual. Os operadores experimentam uma atuação suave e amortecida por vibração que se relaciona diretamente com a construção sólida e usinada com precisão da máquina.

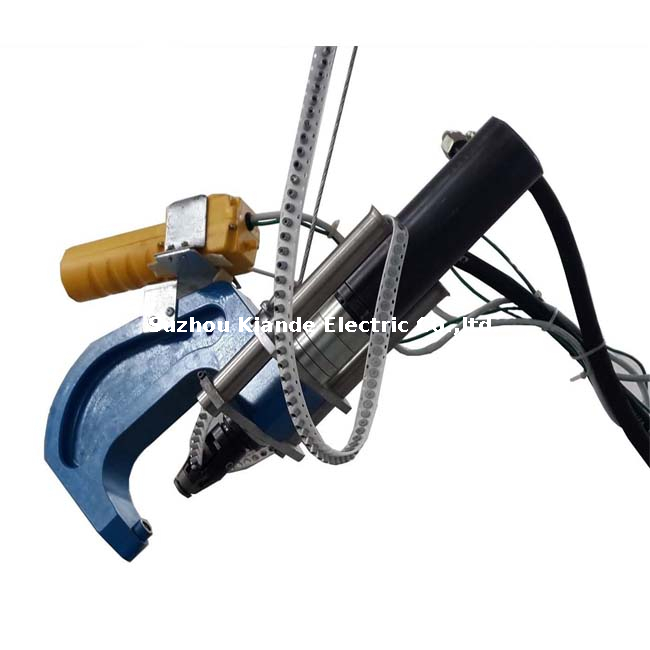

Construída com uma estação hidráulica de alta potência de nível industrial e matrizes de liga de aço para ferramentas resistentes ao desgaste, a máquina foi construída para suportar cargas pesadas e turnos industriais contínuos sem vacilar. Segurança e ergonomia estão profundamente integradas na arquitetura do projeto. Um mecanismo de partida anti-esmagamento de mão dupla, ruído operacional de baixo decibéis e um balanceador de suspensão para alívio de peso para a pistola de rebitagem garantem que os operadores permaneçam seguros e livres de fadiga durante seus turnos. Além disso, a profundidade da garganta da cabeça da pistola e as dimensões da abertura podem ser totalmente personalizadas para navegar em perfis complexos, formatos irregulares de dutos de barramento e espaços livres altamente restritos dentro de gabaritos de montagem apertados.
Para garantir um desempenho impecável em cada ciclo, o sistema pode ser equipado com monitoramento de pressão e deslocamento em tempo real. Esta configuração inteligente detecta instantaneamente qualquer desvio da curva de rebitagem ideal, acionando um alerta visual e auditivo imediato para juntas não conformes. Isso proporciona uma proteção absoluta contra erros na linha de montagem e fornece rastreabilidade total dos dados para seus registros de qualidade de produção.
Função / Recurso | Descrição |
Método de rebitagem | Rebitagem autoperfurante (SPR), sem pré-furo, junta de ciclo único |
Tipo de unidade | Força hidráulica estável ≥ 50 kN |
Materiais adequados | Folha de alumínio (máx. 3 mm) |
Tipo de rebite | Semi-tubular, Al ou aço, Ø 5,3 mm |
Espessura da pilha | 3–6 mm no total (dependendo do material) |
Sistema de controle | PLC + HMI, modos manual / semiautomático / totalmente automático |
Mudança de ferramenta | Matrizes de troca rápida para diferentes tamanhos e espessuras de rebites |
Aplicativos | Rebitagem de caixas de barramento, tampas, acopladores, molduras Al |
Fabricação de barramentos MT/HV: A principal aplicação envolve a fixação estrutural de invólucros de alumínio para barramentos de média e alta tensão. O método de união a frio garante que as propriedades condutoras e protetoras do invólucro permaneçam totalmente intactas. Ao contrário da soldagem, que pode deixar zonas frágeis afetadas pelo calor, o processo SPR mantém a flexibilidade e a resistência naturais do alumínio, proporcionando uma fixação permanente e resistente à vibração que passa facilmente nos rigorosos testes de entrada de água e poeira IP68.
Distribuição de energia de nova energia: Ideal para montagem de invólucros de barramentos de inversores fotovoltaicos (PV). O equipamento cria uma vedação estanque que protege os componentes eletrônicos internos sensíveis de fatores ambientais externos adversos, um requisito crítico na infraestrutura de energia renovável.
Montagem de barramento UPS de data center: Em ambientes de data center onde a confiabilidade não é negociável, esta máquina de rebitagem garante que os trilhos de distribuição de energia do UPS sejam montados com absoluta precisão, eliminando o risco de parafusos soltos ou respingos de soldagem que poderiam causar curtos-circuitos catastróficos.
Fixação da carcaça do duto de ônibus de tração ferroviária: As juntas produzidas podem suportar as vibrações intensas e contínuas associadas aos sistemas de trânsito ferroviário, garantindo integridade estrutural de longo prazo para linhas de energia de tração de trens.
Tarefas gerais de união de metais: Além dos dutos, esta máquina versátil lida com qualquer tarefa de união de metais que exija juntas sem solda, sem parafusos e perfeitamente vedadas. Ele une com eficácia metais diferentes, chapas pré-pintadas e painéis galvanizados sem danificar o acabamento.
Investir em maquinaria industrial requer confiança na estabilidade operacional a longo prazo. Fornecemos um ecossistema de suporte completo, feito sob medida para manter suas linhas de produção funcionando perfeitamente. Nosso serviço começa com a instalação abrangente do equipamento no local e o comissionamento rigoroso, garantindo que a máquina esteja perfeitamente calibrada para seus perfis de dutos e ambiente operacional específicos. Realizamos sessões completas e práticas de treinamento de operadores, cobrindo tudo, desde o uso diário até manutenção de rotina e protocolos de segurança. Caso surja algum problema, a nossa equipa técnica de resposta rápida está disponível para minimizar o tempo de inatividade, apoiada por um inventário fiável de peças de substituição e consumíveis. Apoiada por uma garantia de longo prazo, esta solução fascinante foi projetada para proporcionar tranquilidade e retornos consistentes sobre o investimento em seu equipamento.
