Item | Especificação |
Extremidade tampada de fundição eficaz de alumínio para extremidade do Busduct | 120mm |
125mm | |
| 128 mm | |
130 mm |
I. Essência do Produto

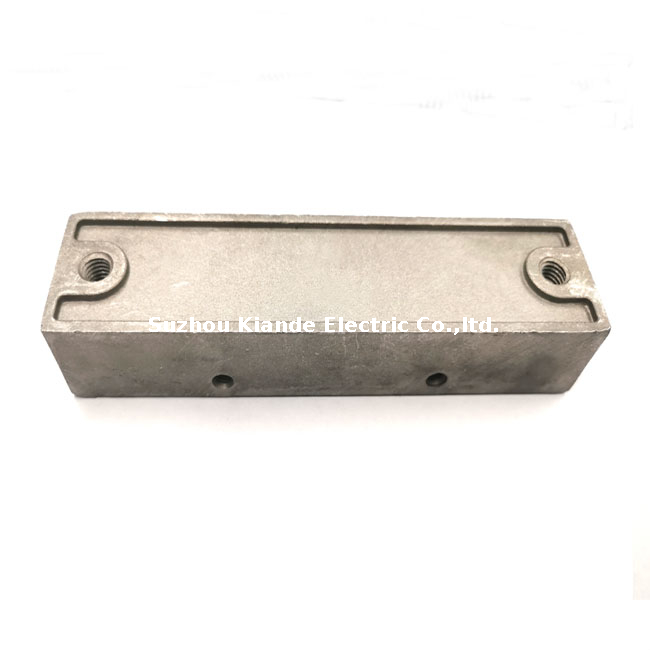

1. Nome: Extremidade tampada para fundição em bloco de alumínio

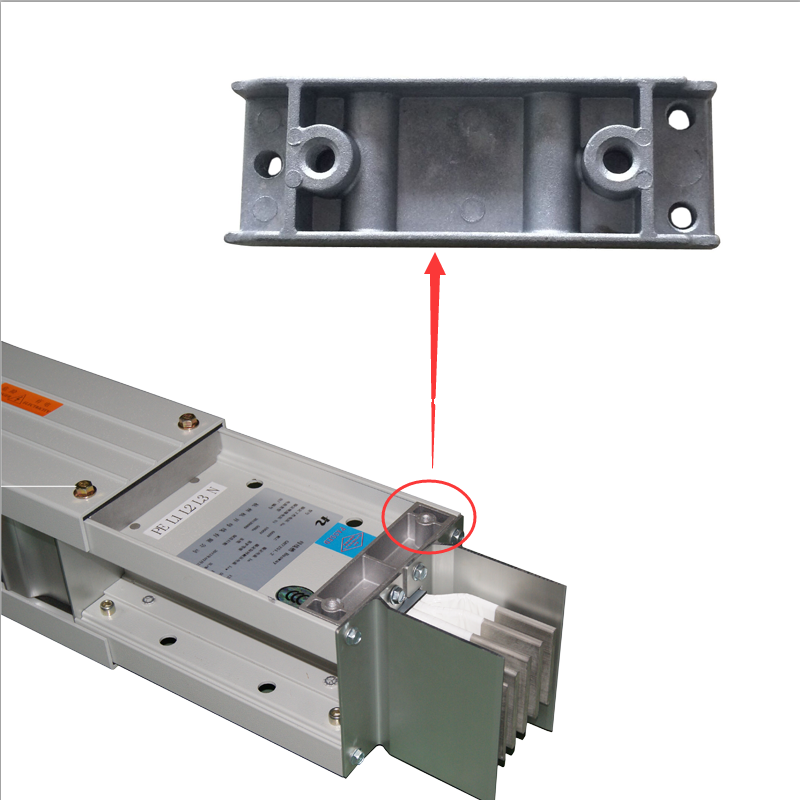

2. Função: Um 'plugue de metal' para o beco sem saída de um duto de ônibus; fecha a caixa de alumínio e cobre as extremidades da barra de cobre.
3. Processo: Alumínio fundido de alta pressão (ADC12), rebarbado e depois jateado ou anodizado; a face interna permanece plana – nenhuma aleta de resfriamento é usinada.
II. Funções reais
1. Continuação da carcaça: Mesma largura e altura da carcaça do duto de alumínio, mantém uma aparência uniforme e atua como uma 'extensão de aterramento de proteção' através do contato do parafuso com a carcaça.
2. Vedação final + proteção mecânica + blindagem elétrica: evita a entrada de poeira, umidade e pequenos animais, além de evitar pontas de cobre expostas que podem causar choques elétricos ou curtos-circuitos.
III. Estrutura e dimensões típicas (referência do setor)
Material: ADC12, espessura da parede 2,5–3 mm
- Contorno: 'tampa' retangular, profundidade 25–35 mm, frente fechada, traseira totalmente aberta; quatro furos escareados de Ø6 mm no perímetro para rebitagem ou parafusamento M6 na carcaça do duto
- Aterramento: Sem inserto de cobre pré-moldado; a continuidade do aterramento de proteção depende do contato metal com metal entre a tampa e o invólucro (verifique se uma arruela estanhada foi adicionada na fábrica)
- Acabamento superficial: jateado
- Peso: aprox. 0,1–0,2 kg (aumenta linearmente com largura do casco 110–140 mm)
4. Cenas de aplicação
Extremidades de alimentação internas – edifícios comerciais, salas de distribuição de energia de fábricas
V. Transporte e Instalação
- Embalagem: 100 unidades por caixa
- Instalação: 4 parafusos, finalizados manualmente em um minuto
