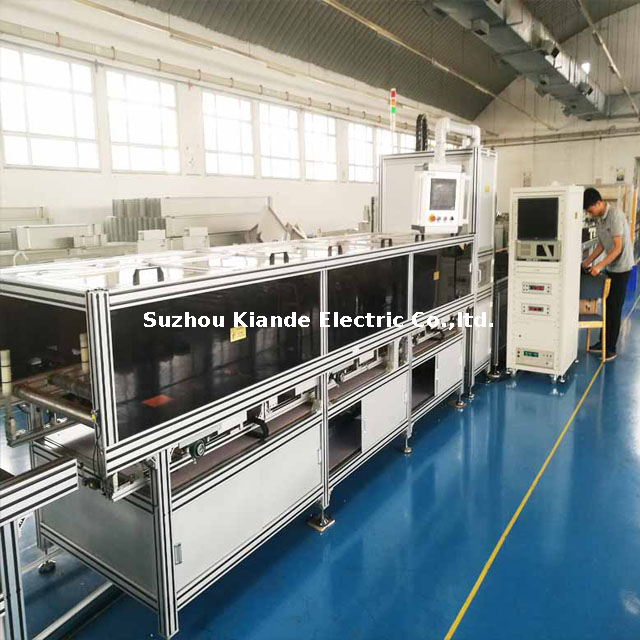

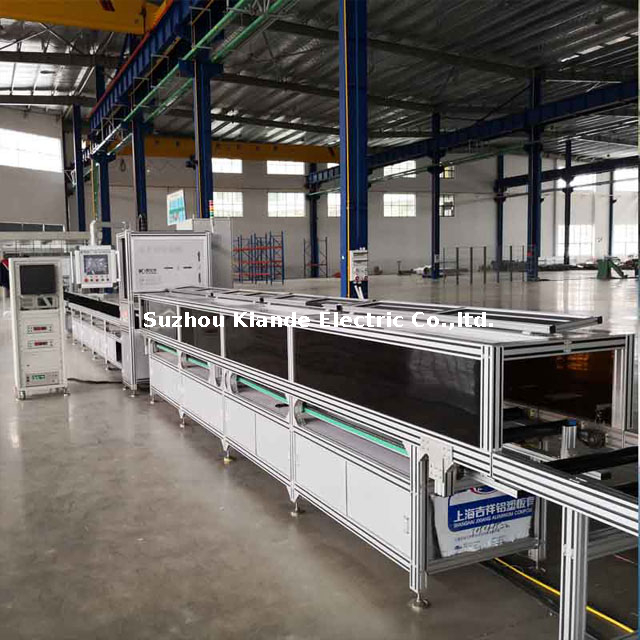

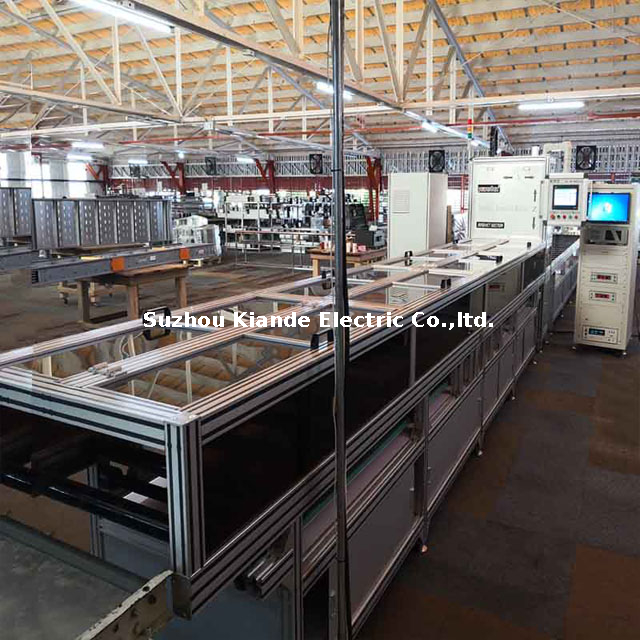

A máquina de inspeção automatizada representa um avanço crítico no controle de qualidade de final de linha para a fabricação de barramentos retos. Este sofisticado sistema é projetado com precisão e é composto por três zonas operacionais primárias: a estação de posicionamento de alimentação, a estação central de inspeção e a estação de descarga. Projetada para eliminar erros humanos e reduzir significativamente o trabalho manual, essa arquitetura de fluxo contínuo garante que cada unidade seja submetida a uma avaliação rigorosa sem causar gargalos em sua área de produção. Ao automatizar as fases de manuseio e teste, as instalações podem alcançar uma notável eficiência de trabalho, completando uma avaliação abrangente em apenas 2 minutos por peça. O zumbido suave e rítmico dos servomotores de eixo duplo (eixo Z/eixo X) que movem os pesados barramentos de cobre ou alumínio para a posição é uma prova de sua precisão mecânica, evitando completamente detecções perdidas e garantindo consistência absoluta em grandes execuções de fabricação.

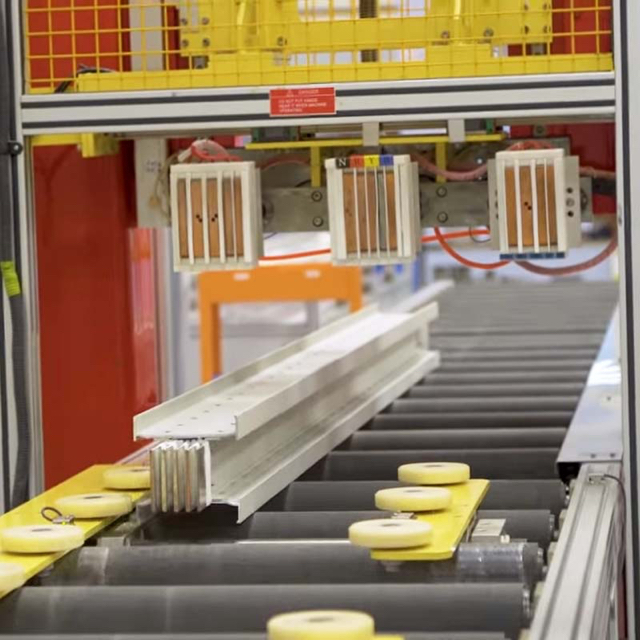

Quando o barramento entra na posição de alimentação, o sistema de controle inteligente assume o controle. Ele seleciona automaticamente o dispositivo de teste correto para iniciar a sequência de diagnóstico, extraindo diretamente das informações identificadas pelo leitor de código de barras integrado ou retransmitidas diretamente da linha de montagem anterior. Uma vez posicionados, os grampos pneumáticos engatam com uma trava mecânica firme e tranquilizadora, e o sistema executa três avaliações críticas de segurança elétrica: o teste de resistência a alta tensão (HV) (0~5000V), o teste de resistência de isolamento (1~1000V) e o teste de aterramento (0~25A). Para garantir a máxima proteção do operador durante estes procedimentos intensivos, a zona de testes é totalmente isolada e equipada com vários dispositivos de intertravamento de segurança físicos e baseados em software, criando um ambiente seguro que prioriza o bem-estar do pessoal.
Após a conclusão bem-sucedida do ciclo de testes, um relatório de teste detalhado e altamente preciso será gerado instantaneamente no display industrial nítido e de alto contraste. Aproveitando a rastreabilidade avançada de dados, este relatório pode ser salvo localmente, impresso diretamente no local por meio do sistema opcional de impressão de relatórios e gravado remotamente por meio de armazenamento seguro na nuvem. O sistema é totalmente capaz de comunicação bidirecional com plataformas MES (Manufacturing Execution Systems) ou ERP de fábrica, garantindo que seus dados de qualidade estejam sempre sincronizados com suas métricas operacionais mais amplas. Seu formato de documento pode ser totalmente personalizado e definido de acordo com as necessidades específicas do cliente, fornecendo insights claros e práticos. A máquina de inspeção automática é usada principalmente para inspeção de lotes no barramento reto. O tipo de barramento cotovelo deve ser testado em máquina de inspeção manual para acomodar suas geometrias físicas exclusivas.
Não. | Parâmetros |
Modelo | KD-JCX/NC-E/H-6 |
Altura do barramento | 100 mm ~ 650 mm |
Comprimento do barramento | 1200 mm ~ 6000 mm |
Tipo de barramento | Tipo de comprimento reto |
Tipo de posição | Unilateral / Médio |
Eficiência de trabalho | 2 min/peça (o tempo de teste é ajustável). |
Servo Nos | 2 eixo (eixo Z/eixo X) |
Sistema de Visão | Julgamento de erro de fase (opcional) |
Sistema de impressão | Impressão de código de barras/impressão de relatório (opcional) |
Teste de resistência a alta tensão | 0~5000V |
Teste de Isolamento | 1~1000V |
Teste de aterramento | 0~25A |
Poder | 380 ~ 415 VCA 50 ~ 60 Hz 5 kW |
Dimensão do Equipamento | L12000mm*W1200mm*H1900mm |
Além de suas principais capacidades de teste, este equipamento é adaptado para atender às demandas exatas das modernas instalações de fabricação elétrica. Ele serve como um ativo indispensável para fábricas de barramentos, empresas de montagem de painéis e linhas de produção de equipamentos de distribuição de energia em grande escala que exigem rigoroso controle de qualidade de saída. A estrutura rígida de aço com revestimento em pó fornece uma base sólida e livre de vibrações, garantindo que o delicado sistema de visão (avaliação de erro de fase opcional) capture dados claros e sem distorção durante cada ciclo.
Construídos com materiais de qualidade industrial premium, a estrutura da máquina e os componentes elétricos internos são projetados para suportar ambientes agressivos, propensos a poeira e complexos, típicos de oficinas de fabricação pesada. Ele apresenta excelente resistência à interferência eletromagnética (EMI), garantindo que medições sensíveis de alta tensão e isolamento permaneçam altamente precisas, mesmo quando operadas ao lado de máquinas pesadas de estampagem ou soldagem. Além disso, toda a arquitetura elétrica cumpre rigorosamente as normas eletrotécnicas internacionais IEC e possui certificação de segurança CE completa, cumprindo os rigorosos requisitos regulamentares dos mercados globais de ponta. O feedback tátil dos botões de nível industrial e o layout intuitivo do painel de controle centralizado permitem que os operadores gerenciem parâmetros de teste complexos com o mínimo de fadiga.
Reconhecendo a pegada física substancial do equipamento (L12000mm*W1200mm*H1900mm), desenvolvemos um protocolo logístico altamente especializado. Cada máquina é cuidadosamente protegida em caixas de madeira reforçadas e resistentes, construídas com madeira fumigada que atende totalmente aos padrões internacionais de transporte marítimo. Dentro da caixa, dessecantes que absorvem umidade e materiais de absorção de choque moldados sob medida protegem os sensíveis servo-eixos, sistemas de visão e sondas de teste contra umidade, vibração e impacto durante frete marítimo de longa distância. Ao chegar às suas instalações, nossas equipes de implantação dedicadas estão disponíveis para fornecer instalação abrangente no local, calibração de precisão e treinamento operacional prático para sua equipe técnica em qualquer lugar do mundo, garantindo que o sistema seja integrado ao seu fluxo de trabalho sem demora.
Investir em infraestrutura automatizada de controle de qualidade requer apoio confiável e de longo prazo. Garantimos nossos sistemas de inspeção com uma garantia abrangente e estendida que cobre todos os principais componentes mecânicos e elétricos. Para garantir que sua linha de produção nunca sofra paradas prolongadas, nossa equipe de engenharia fornece resposta técnica remota 7x24 horas, capaz de diagnosticar anomalias de software ou alertas de sistema instantaneamente por meio de conexões de rede seguras. Além disso, os clientes se beneficiam de atualizações gratuitas vitalícias para o software de controle e relatórios do sistema, garantindo que seu equipamento evolua junto com os padrões emergentes da indústria e protocolos de gerenciamento de dados.
