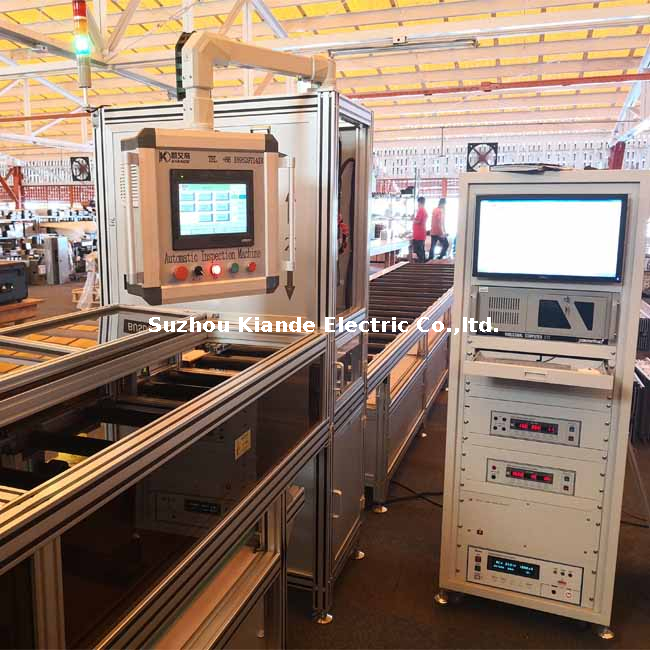

A Máquina Digital Automática de Inspeção de Barramentos para Testes de Resistência de Alta Tensão é composta de três partes: a estação de posicionamento de alimentação, a estação de inspeção e a estação de descarga. Quando os operadores interagem com este equipamento industrial, eles notam imediatamente a sólida construção em aço laminado a frio do módulo de alimentação, projetado para manusear componentes elétricos pesados sem vibração. A estação de inspeção emite um zumbido fraco e tranquilizador durante os ciclos de alta tensão, sinalizando que os transformadores internos estão verificando ativamente a integridade do isolamento. Finalmente, a estação de descarga opera com um som pneumático nítido, liberando suavemente os componentes verificados ao longo da linha. Este fluxo de trabalho físico transforma um processo tradicionalmente trabalhoso em uma operação altamente controlada e previsível.
Visão geral do sistema: Máquina digital automática de inspeção de barramentos
Projetado especificamente para inspeção de sistemas de barramentos troncalizados, este aparelho avançado realiza testes de resistência a altas tensões e integra tecnologia digital moderna com controle automatizado para garantir a segurança elétrica dos produtos de barramentos. Os gerentes de instalações e integradores de linhas de produção enfrentam pressão constante para manter a segurança elétrica absoluta e, ao mesmo tempo, aumentar a produção diária. Esta máquina aborda exatamente esse desafio, substituindo etapas de teste manuais e propensas a erros por uma metodologia sincronizada e orientada por dados. O feedback tátil dos interruptores de controle para serviços pesados e a tela sensível ao toque HMI de alto contraste e antirreflexo proporcionam aos operadores confiança imediata no status do sistema. Ao preencher a lacuna entre a verificação rigorosa da segurança elétrica e as demandas modernas de fabricação, o equipamento estabelece uma base confiável para aumentar a produção sem comprometer os rigorosos protocolos de garantia de qualidade.
Funções e capacidades principais
Escopo de teste abrangente e sistemas de segurança
– Teste de resistência: 5.000 V CA, 0-100 mA
– Teste de isolamento: 500-1.000 V CC, 0-2.000 MΩ
– Teste de resistência de terra: corrente de teste de 30 A CA
A realização de um teste de resistência de 5.000 V CA requer controle ambiental absoluto. Para garantir o bem-estar do operador, o sistema é equipado com cortinas de luz de segurança de nível industrial, protocolos rígidos de desligamento de emergência e um mecanismo de aterramento automático. Se algum pessoal violar a zona de teste ativa, a saída de alta tensão é instantaneamente neutralizada, proporcionando uma atmosfera completamente segura para os trabalhadores da linha que lidam com a produção diária.
Especificações técnicas e fluxo de trabalho automatizado
– Tempo de teste rápido: 1 s-20 s/fase a fase
– Tamanho da máquina: 1500 × 1800 × 1450 mm
– Sistema de controle de PC industrial integrado
Além das especificações principais, a máquina integra um fluxo de trabalho totalmente automatizado e um sistema de manuseio de materiais. Ao combinar a alimentação automática, o posicionamento mecânico preciso e a estação de descarga, elimina efetivamente os gargalos físicos associados à transferência manual de material. Quando combinada com o ciclo de teste rápido de 1 s-20 s, essa progressão automatizada eleva significativamente o rendimento geral da linha de produção, permitindo que as instalações cumpram cronogramas de entrega agressivos.
Recursos digitais e conectividade inteligente
– Registro automático de dados: todos os registros de teste armazenados automaticamente
– Exportação de dados: porta USB para fácil transferência de relatórios ou transferência pela Internet
– IPC integrado: alta estabilidade, HMI simples
Abraçando os padrões da Indústria 4.0, o IPC integrado facilita a conectividade inteligente e a integração MES. Os supervisores de produção podem utilizar a leitura de código de barras para carregar automaticamente os programas de teste corretos, evitando erros de entrada humana. A conexão perfeita com os sistemas ERP/MES da fábrica garante que todos os dados sejam rastreados em tempo real, criando um ciclo de gerenciamento infalível que documenta meticulosamente a integridade elétrica de cada unidade que passa pela estação.
Produtos aplicáveis
Sistemas de entroncamento de barramento compacto
Sistema de barramento compacto. O equipamento apresenta adaptabilidade excepcional do produto e capacidade de troca rápida. Ele foi projetado com reconhecimento inteligente de acessórios e mecanismos de fixação autoadaptáveis. Isso significa que, ao alternar entre diferentes especificações ou dimensões de sistemas de barramento troncalizado densamente compactados, a máquina ajusta automaticamente sua aderência física. Os operadores são poupados das tediosas recalibrações manuais, permitindo que a linha faça a transição para novas execuções de produtos em uma fração do tempo normal.
Linhas de produção de barramentos de baixa tensão
Linhas de produção de barramentos de baixa tensão. Em um ambiente de fabricação contínua, a integração física desta máquina de testes fornece uma porta de qualidade definitiva. Os pesados rolos de aço e as guias de alinhamento precisas garantem que barramentos longos e pesados de baixa tensão sejam alimentados na câmara de teste sem riscar o revestimento externo ou dobrar os condutores internos de cobre, preservando a integridade física dos materiais durante todo o processo de inspeção.
Laboratórios de controle de qualidade
Laboratórios de CQ. Para ambientes laboratoriais controlados, a máquina oferece um ambiente de teste silencioso e altamente analítico. A câmara de teste fechada minimiza a interferência eletromagnética externa, permitindo que os engenheiros de controle de qualidade capturem os dados mais precisos possíveis. O exterior liso e revestido a pó da máquina é fácil de limpar e manter, adaptando-se perfeitamente ao layout imaculado de um moderno laboratório industrial focado na melhoria contínua.
Vantagens Técnicas
Precisão de teste e durabilidade estrutural
– Medição de tensão e corrente de alta precisão
– Monitoramento de forma de onda em tempo real
Para manter esse nível de precisão de teste ao longo de anos de serviço, a máquina é construída com durabilidade estrutural projetada para operação contínua. Utilizando uma estrutura resistente de nível industrial e um avançado sistema de gerenciamento térmico, o equipamento dissipa o calor gerado durante ciclos constantes de alta tensão. Isso garante que os componentes internos de medição não sofram degradação na precisão, mesmo quando submetidos a demandas operacionais de alta intensidade 24 horas por dia, 7 dias por semana.
Facilidade de uso e diagnóstico inteligente
– Sequência de teste de um botão, selecione o dispositivo de teste automaticamente.
– Função de teste rápido de 1 segundo
Complementando a sequência de teste de um botão está um sofisticado sistema inteligente de diagnóstico e manutenção. A máquina monitora continuamente sua própria integridade em tempo real, rastreando os ciclos de atuação das válvulas pneumáticas e o status de calibração dos sensores de tensão. Se uma potencial anomalia for detectada, a IHM exibe guias visuais de solução de problemas e avisos antecipados, reduzindo drasticamente o risco de tempo de inatividade inesperado e mantendo as despesas de manutenção em um mínimo absoluto.
Controle de Qualidade e Rastreabilidade
– Rastreabilidade total de testes
– Geração automática de relatórios de teste
– Em conformidade com os padrões da indústria
A geração automatizada de relatórios de teste elimina a ambiguidade do controle de qualidade. Cada anomalia na forma de onda, por mais breve que seja, é capturada e registrada. Este nível de rastreabilidade granular permite que os gestores de instalações apresentem provas indiscutíveis da segurança do produto aos seus clientes, reforçando a confiança e validando os rigorosos padrões mantidos no chão de fábrica.
Aplicações Típicas
Teste de fim de linha antes do envio
Testes de fim de linha antes do envio. Ao colocar este aparelho de teste automatizado na fase final da linha de produção, os fabricantes criam uma barreira impenetrável contra produtos defeituosos que saem das instalações. O feedback imediato de aprovação/reprovação, indicado por luzes de status LED brilhantes e um tom de confirmação sonoro, permite que as equipes de embalagem prossigam com absoluta certeza de que o barramento fechado está eletricamente correto.
Garantia de qualidade para atender aos padrões de segurança
Garantia de qualidade para atender aos padrões de segurança. Navegar no cenário complexo das regulamentações elétricas globais requer equipamentos que não deixam espaço para interpretação. Esta máquina fornece os dados empíricos necessários para satisfazer rigorosas auditorias de terceiros, garantindo que cada lote fabricado esteja perfeitamente alinhado com os limites de segurança documentados exigidos para instalações comerciais e industriais.
Validação de P&D de novos designs
Validação de P&D de novos projetos. Quando as equipes de engenharia desenvolvem novas arquiteturas de barramentos, elas contam com o monitoramento preciso da forma de onda desta máquina para observar como os protótipos de materiais de isolamento se comportam sob estresse extremo. O feedback elétrico detalhado ajuda a refinar as escolhas de materiais e projetos estruturais antes de iniciar a produção em massa.
Inspeção e manutenção periódica de campo
Inspeção e manutenção periódica em campo. Além do chão de fábrica, a tecnologia subjacente e os princípios de gerenciamento de dados deste sistema podem ser aplicados para estabelecer linhas de base para manutenção em campo. Ao comparar os dados históricos da fábrica com o desempenho em campo, as equipes de serviço podem prever o ciclo de vida dos sistemas de barramento troncalizado e programar a manutenção preventiva de maneira eficaz.
Conformidade com padrões
Atende aos padrões de teste de resistência de barramentos
Atende aos padrões de teste de resistência do barramento. A conformidade não é apenas uma caixa de seleção; é a base da infraestrutura elétrica. Esta máquina é calibrada com precisão para aplicar os perfis exatos de tensão e corrente ditados pelos protocolos internacionais de teste de barramentos, garantindo que o isolamento físico e o espaçamento entre fases sejam totalmente validados em relação aos padrões de engenharia estabelecidos.
Atende aos códigos gerais de teste de segurança elétrica
Atende aos códigos gerais de teste de segurança elétrica. A arquitetura interna do equipamento foi projetada para refletir os mais rigorosos códigos de segurança elétrica disponíveis. Desde o isolamento da sua própria fonte de alimentação até os cabos blindados que conectam as pontas de prova, cada componente físico é projetado para evitar leituras falsas e proteger a infraestrutura da fábrica ao redor contra correntes elétricas parasitas.
Suporta múltiplas predefinições padrão de teste
Suporta múltiplas predefinições de padrão de teste. Como as instalações de fabricação geralmente produzem componentes para vários mercados globais, o software da máquina inclui uma biblioteca diversificada de padrões de testes pré-configurados. Um simples toque na tela sensível ao toque capacitiva permite que o operador altere todo o perfil de teste para atender aos requisitos regulatórios específicos do país de destino, agilizando o atendimento de pedidos internacionais.
Benefícios Econômicos
Maior rendimento por meio da automação
Maior produtividade: a automação reduz o trabalho manual. A integração de alimentação, posicionamento e descarga automatizada remove fisicamente os elementos mais lentos do processo de teste. Ao minimizar o manuseio humano, a linha de produção mantém um fluxo contínuo e rítmico. Esta redução no trabalho manual não só acelera a produção diária, mas também permite que os gestores das instalações realocem trabalhadores qualificados para tarefas mais complexas e de valor acrescentado em toda a fábrica.
Menor risco de qualidade e maior confiabilidade
Menor risco de qualidade: testes abrangentes garantem a confiabilidade do produto. Cada falha elétrica não detectada representa um passivo financeiro significativo. Ao submeter 100% do volume de produção a uma verificação rigorosa e automatizada de alta tensão, o risco de falhas catastróficas em campo é praticamente eliminado. Essa abordagem proativa ao controle de qualidade reduz drasticamente os custos associados a recalls de produtos, reclamações de garantia e solução de problemas no local.
Gerenciamento e rastreabilidade simplificados de dados
Gerenciamento de dados simplificado: o armazenamento digital permite fácil rastreabilidade e análise. Os dias de apresentação de relatórios em papel estão obsoletos. Com todos os registros de testes automaticamente registrados e sincronizados com o banco de dados central da instalação, as equipes de compras e qualidade podem recuperar instantaneamente o desempenho histórico de qualquer número de série específico. Esta transparência digital simplifica as auditorias e fornece dados valiosos para a otimização de processos a longo prazo.
Imagem de marca e força técnica aprimoradas
Imagem de marca aprimorada: equipamentos de teste avançados demonstram força técnica. Quando clientes em potencial ou inspetores terceirizados visitam a área de produção, a presença desta estação de testes automatizada e altamente organizada fala por si. O design industrial elegante, as luzes indicadoras brilhantes e o fluxo organizado de materiais comunicam visualmente um profundo compromisso com a excelência, posicionando o fabricante como um parceiro altamente capaz e confiável no setor de infraestrutura elétrica.
