Foco da aplicação: Desenvolvido especificamente para conexões críticas de juntas de barramentos.
Projeto Estrutural: Configuração avançada de parafuso de cabeça dupla para fixação balanceada.
Resistência Mecânica: Classificação certificada Classe 8.8 para ambientes de alto estresse.
Fornecimento direto: Fornecido diretamente pelo fabricante, garantindo padrões de engenharia consistentes.
Personalização: Opções flexíveis de dimensionamento disponíveis para atender às demandas específicas do projeto.
Ao construir uma infraestrutura elétrica robusta, a integridade de cada conexão determina a segurança e a eficiência de todo o sistema. Nossos parafusos de torque compactos para juntas de barramento são meticulosamente elaborados para fornecer suporte mecânico inflexível e continuidade elétrica perfeita. Segurando um desses parafusos, você percebe imediatamente o peso substancial e o acabamento liso e sem atrito do revestimento galvanizado, uma prova da liga de aço premium de grau 8,8 usada em seu forjamento. As roscas cortadas com precisão deslizam sem esforço, garantindo um processo de instalação perfeito que engenheiros experientes e gerentes de instalações apreciarão profundamente durante a montagem em grande escala.
Além de sua superioridade tátil, esses parafusos são projetados para combater os inimigos invisíveis das juntas elétricas: expansão térmica, lacunas microscópicas de contato e corrosão galvânica. A arquitetura de cabeça dupla, combinada com uma porca quadrada substancial, cria uma força de fixação formidável que distribui a pressão uniformemente pela superfície metálica. Isso elimina pontos quentes de alta resistência e minimiza a resistência à constrição, garantindo que cargas de alta corrente fluam sem picos de temperatura perigosos. Seja para integração em painéis de distribuição de baixa tensão ou em grandes painéis industriais, esta solução de fixação oferece uma conexão confiável, de fácil manutenção e altamente segura que resiste ao teste do tempo e às rigorosas demandas operacionais.
Especificações precisas são a base de uma engenharia elétrica segura e de aquisições confiáveis. Como um fabricante dedicado, garantimos que cada parafuso de torque de junta de barramento compacto cumpra rigorosas tolerâncias dimensionais e de desempenho. Os dados abaixo descrevem as especificações precisas de nossa série padrão, projetada para acomodar uma ampla variedade de espessuras de barramentos e requisitos operacionais de alta amperagem. Além dessas configurações padrão, nossas instalações de produção estão totalmente equipadas para fabricar variantes M10 e outras dimensões personalizadas adaptadas às necessidades específicas do seu projeto. O comprimento generoso da rosca proporciona versatilidade excepcional, enquanto as dimensões padronizadas da porca quadrada garantem compatibilidade com ferramentas de instalação padrão. Cada parafuso é rigorosamente testado para atender à força de torque especificada, garantindo uma conexão segura e duradoura.

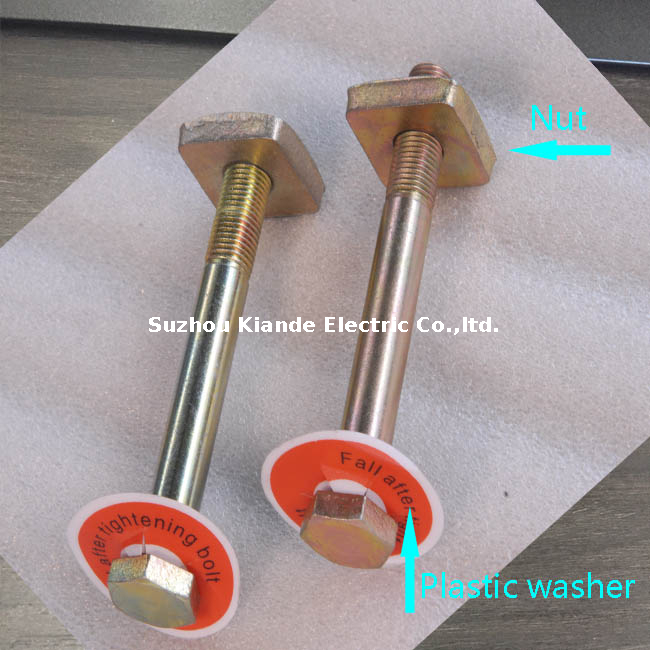

Nome do produto: Parafuso de torque de junta de barramento compacto
Cenário de aplicação: Junta de barramento
Tipo de cabeça de parafuso: parafuso de cabeça dupla
Tamanhos disponíveis: M10, M12*115, M12*120, M12*125, M12*130
| Tamanho do modelo da | da classe | cor | da força de torque | do comprimento da rosca | da porca quadrada |
|---|---|---|---|---|---|
| M12*115 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~90 nm | Galvanizado Amarelo/Branco |
| M12*120 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~90 nm | Galvanizado Amarelo/Branco |
| M12*125 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~90 nm | Galvanizado Amarelo/Branco |
| M12*130 | 8.8 | 30*30mm/27*27mm | 45~65mm | 70 ~90 nm | Galvanizado Amarelo/Branco |
Nossos parafusos de torque não são apenas fixadores; são componentes altamente projetados para resolver os desafios mais persistentes na distribuição de energia. Ao nos concentrarmos nos pontos problemáticos exatos da montagem elétrica, como degradação das juntas e ciclos térmicos, desenvolvemos um produto que melhora significativamente a vida útil da sua infraestrutura. O clique audível de uma chave dinamométrica nestes parafusos significa uma união perfeita de resistência mecânica e segurança elétrica.
Perfil de fixação otimizado: A geometria especializada da cabeça e da porca evita danos à superfície em barramentos de cobre macio ou alumínio, preservando a seção transversal condutiva.
Instalação previsível: As roscas projetadas garantem que o torque aplicado se traduza diretamente em força de fixação, eliminando as suposições na montagem do painel.
Estabilidade a longo prazo: Resiste ao efeito microscópico de recuo causado pelo zumbido e vibração de 50/60 Hz inerentes aos transformadores e quadros de distribuição de serviço pesado.
Aquisição simplificada: o fornecimento direto do fabricante garante que o lançamento de projetos em grande escala nunca seja atrasado por falta de componentes ou qualidade inconsistente dos lotes.
A base de qualquer junta elétrica confiável é a integridade metalúrgica de seus fixadores. Fabricados em liga de aço premium de grau 8,8, esses parafusos oferecem um equilíbrio excepcional entre resistência à tração e ao escoamento. Quando cargas elétricas pesadas fazem com que o sistema de barramento aqueça e se expanda, o parafuso deve suportar imensa tensão do ciclo térmico sem ceder.
Ponto de alto rendimento: Evita a deformação plástica durante expansão térmica extrema, garantindo que o parafuso retorne à sua tensão original quando o sistema esfria.
Resistência à fratura: A estrutura molecular densa da liga de aço carbono evita rupturas repentinas sob altas correntes de falha de curto-circuito.
Desempenho consistente: Cada lote passa por testes metalúrgicos rigorosos para garantir que a classificação 8,8 seja uniforme em milhares de unidades.
Alcançar a pressão de contato perfeita é uma ciência delicada. Pouca pressão resulta em alta resistência à constrição, enquanto muita pressão pode deformar os metais condutores. Esses parafusos são projetados para uma faixa de torque padrão altamente específica (como 70~90 NM para a série M12), fornecendo o melhor ponto ideal para contato metal com metal.
Eliminação de Micro-lacunas: A pré-carga precisa força os picos e vales microscópicos das superfícies do barramento, maximizando a área condutora real.
Resistência de constrição reduzida: Ao achatar fisicamente a interface de contato, o parafuso reduz drasticamente a resistência elétrica na junta.
Prevenção de Descontrole Térmico: Menor resistência significa menos geração de calor, atacando a causa raiz da falha da junta e evitando colapsos catastróficos.
Manutenção Previsível: Os requisitos de torque padronizados permitem que as equipes de manutenção verifiquem facilmente a saúde das articulações usando ferramentas calibradas durante paradas de rotina.
Os ambientes elétricos podem ser surpreendentemente hostis, com umidade ambiente, poluentes industriais e metais diferentes criando uma tempestade perfeita para a corrosão. Nossos parafusos apresentam um acabamento superior galvanizado amarelo ou branco que serve como uma barreira de sacrifício contra esses elementos. O brilho distinto do revestimento de zinco é o primeiro indicador de suas capacidades defensivas premium.
Em painéis complexos onde componentes de cobre e alumínio podem interagir, o risco de corrosão galvânica está sempre presente. A galvanoplastia de alta qualidade isola efetivamente o núcleo de aço dos metais condutores, neutralizando as reações eletroquímicas. Isto garante que as roscas permaneçam limpas e que a força de fixação permaneça constante, mesmo depois de décadas em ambientes não condicionados.
A vibração é o destruidor silencioso das conexões elétricas. Quer seja a vibração mecânica constante de máquinas rotativas próximas ou os pulsos eletromagnéticos de cargas de corrente pesadas, os fixadores naturalmente querem recuar. Nossos parafusos de cabeça dupla são meticulosamente projetados para combater esse fenômeno.
Sinergia da arruela Belleville: A superfície de rolamento plana e larga da porca acomoda perfeitamente as arruelas de pressão Belleville, permitindo que elas se comprimam e se expandam dinamicamente.
Compensação Automática de Tensão: À medida que o barramento se expande e contrai, as arruelas compatíveis absorvem as alterações dimensionais, enquanto o parafuso mantém uma aderência implacável.
Amortecimento de vibrações: O passo preciso da rosca cria um ângulo de atrito autotravante que resiste fortemente ao desrosqueamento vibracional, mantendo a junta segura entre os ciclos de manutenção.
Em painéis de baixa e média tensão, o gerenciamento do aumento de temperatura é o parâmetro de segurança mais crítico. O design exclusivo dos nossos parafusos de torque compactos contribui diretamente para um gerenciamento térmico superior. Ao utilizar uma porca quadrada superdimensionada (30*30mm ou 27*27mm), a carga de fixação é distribuída por uma área de superfície significativamente maior.
Distribuição de Carga: Evita que a cabeça do parafuso afunde no barramento, o que reduziria a força de fixação e aumentaria a resistência ao longo do tempo.
Perdas I²R minimizadas: Ao garantir uma zona de contato perfeitamente plana e de alta pressão, a perda de potência (I²R) na junta é reduzida a um mínimo absoluto.
Erradicação de pontos quentes: A distribuição uniforme da corrente através da junta evita o aquecimento localizado, protegendo os materiais de isolamento circundantes da degradação térmica.
O tempo é um recurso crítico durante a construção de instalações e manutenção. O design padronizado de cabeça dupla e porca quadrada é especificamente adaptado para instalação rápida e sem erros. Os engenheiros podem facilmente empregar um padrão em estrela ou uma sequência de aperto cruzado usando chaves de torque padrão, garantindo pressão uniforme em juntas complexas de múltiplos parafusos sem a necessidade de ferramentas especializadas e proprietárias.
Além disso, a verificação pós-instalação é incrivelmente simples. Durante a janela crucial de reajuste de torque de 48 a 72 horas após a energização inicial, os técnicos podem acessar facilmente os cabeçotes duplos, mesmo em painéis de painéis densamente compactados. As superfícies transparentes e sem danos também fornecem um excelente ponto de referência para inspeções termográficas infravermelhas (IR).
Ao realizar a manutenção preventiva anual, as roscas galvanizadas garantem que as porcas não emperram ou esfolem. Isto significa que se uma junta precisar ser desmontada para expansão ou modificação do painel, os parafusos podem ser removidos suavemente sem a necessidade de serem cortados ou extraídos à força, economizando inúmeras horas de trabalho.
Não existem duas redes elétricas exatamente iguais, por isso a flexibilidade no dimensionamento dos componentes é fundamental. Nossas linhas de fabricação são otimizadas para produzir uma ampla gama de dimensões, cobrindo as especificações M10 e M12 altamente solicitadas. Os comprimentos de rosca flexíveis que variam de 45 mm a 65 mm significam que, quer você esteja unindo duas barras de distribuição finas ou uma enorme pilha de barramentos de saída do gerador, há um ajuste perfeito disponível.
Ampla compatibilidade: Integra-se perfeitamente em Centros de Controle de Potência (PCC), Centros de Controle de Motor (MCC) e painéis de Correção Automática de Fator de Potência (APFC).
Pronto para barramento compacto: O design discreto é ideal para as restrições espaciais restritas encontradas em sistemas de barramento compactos modernos e de alta densidade.
Personalização rápida: Como fabricante direto, oferecemos tempos de resposta ágeis para solicitações de dimensionamento fora do padrão, garantindo que seus desafios exclusivos de engenharia sejam atendidos rapidamente.
Fornecimento escalonável: desde pequenas atualizações de instalações até construções massivas de data centers, nossa capacidade de produção é dimensionada para atender às suas necessidades exatas de volume sem comprometer a precisão.
Selecionar o parceiro de fabricação certo para componentes elétricos críticos é tão importante quanto os próprios componentes. Ao adquirir diretamente de nossas instalações de produção especializadas, você evita intermediários e obtém acesso direto a conhecimentos de engenharia, controle de qualidade rigoroso e recursos de produção escaláveis. Compreendemos os altos riscos envolvidos na distribuição de energia comercial e industrial.
Garantia de qualidade intransigente: cada lote de parafusos de torque é submetido a rigorosos testes mecânicos e ambientais para garantir o desempenho nos piores cenários.
Vantagem direta do fabricante: desfrute de comunicação simplificada, prototipagem rápida para tamanhos personalizados e economia de aquisição altamente competitiva para projetos de grande escala.
Profundo conhecimento do setor: Décadas de experiência em soluções de fixação elétrica significam que entendemos exatamente como nossos produtos interagem em ambientes complexos de painéis de distribuição.
Cumprimento global confiável: Nossos sistemas robustos de gerenciamento de estoque e cadeia de suprimentos garantem que seus componentes críticos cheguem ao local, exatamente quando seu cronograma de construção exigir.
Q1: Como a classe de resistência 8.8 beneficia especificamente os sistemas de barramentos de alta corrente?
A1: A classe 8.8 indica uma liga de aço carbono de alta resistência que fornece resistência ao escoamento excepcional. Em sistemas de alta corrente, os barramentos sofrem expansão e contração térmica significativas à medida que as cargas flutuam. Um parafuso de grau 8,8 atua como uma mola rígida, mantendo uma força de fixação implacável durante a expansão sem esticar permanentemente e contraindo-se perfeitamente à medida que o sistema esfria, garantindo que a junta nunca se solte.
Q2: Esses parafusos de torque compactos podem acomodar espessuras variadas de sobreposições de barramentos?
A2: Absolutamente. Nossos parafusos são projetados com comprimentos de rosca estendidos e cortados com precisão (normalmente de 45 mm a 65 mm). Esta rosca generosa permite que um modelo de parafuso único fixe com segurança diversas pilhas de barras de cobre ou alumínio, proporcionando grande versatilidade para projetos de painéis complexos e reduzindo o número de peças distintas que você precisa adquirir.
Q3: Qual é o protocolo de manutenção recomendado para reapertar essas juntas?
Aperto inicial com o torque especificado (por exemplo, 70-90 NM para M12) durante a montagem.
Uma verificação de retorque obrigatória 48 a 72 horas após o sistema ter sido totalmente energizado e submetido ao seu primeiro ciclo de carga térmica.
Verificação anual utilizando uma chave dinamométrica calibrada, idealmente combinada com termografia infravermelha para confirmar a ausência de aquecimento resistivo.
Q4: Qual é o desempenho do acabamento galvanizado em ambientes úmidos ou quimicamente agressivos?
A4: A galvanização com zinco amarelo ou branco fornece uma camada sacrificial robusta que oxida antes que o aço subjacente possa ser afetado. Esta barreira galvanizada é altamente eficaz no bloqueio de umidade e poluentes atmosféricos. Além disso, reduz significativamente o risco de corrosão galvânica quando o parafuso de aço está próximo de barramentos de cobre ou alumínio, mantendo a integridade das roscas ao longo de décadas.
Q5: As arruelas de pressão Belleville são necessárias ao instalar esses parafusos de cabeça dupla?
A5: Embora nossos parafusos forneçam grande força de fixação por si só, o uso de arruelas Belleville (mola cônica) é altamente recomendado em aplicações pesadas. O perfil largo e plano de nossas porcas quadradas foi projetado especificamente para encaixar perfeitamente essas arruelas. As arruelas fornecem compensação dinâmica de tensão, absorvendo vibrações severas e ciclos térmicos extremos, que funcionam em perfeita sinergia com o alto limite de escoamento do parafuso para criar uma junta essencialmente livre de manutenção.
