O espaçamento impreciso dos furos na fabricação de painéis de distribuição cria um custo complexo que os gerentes de operações não podem ignorar. Uma fração de milímetro de desvio durante o processo de puncionamento se traduz rapidamente em sucata de cobre ou alumínio, juntamente com horas de mão de obra perdida gastas em retrabalho manual durante a montagem final. Quando os técnicos são forçados a lixar manualmente ou fazer furos desalinhados no chão de fábrica, a integridade estrutural e elétrica de todo o painel fica comprometida.
O principal desafio da perfuração de barras de juntas reside em alcançar tolerâncias submilimétricas repetíveis em execuções de produção de alto volume. O cobre e o alumínio são materiais altamente dúcteis. Sem controle preciso, o processo de puncionamento induz deformação, estiramento ou expansão térmica do material que distorce o layout. Manter distâncias exatas de centro a centro requer um sistema capaz de gerenciar essas variáveis físicas simultaneamente.

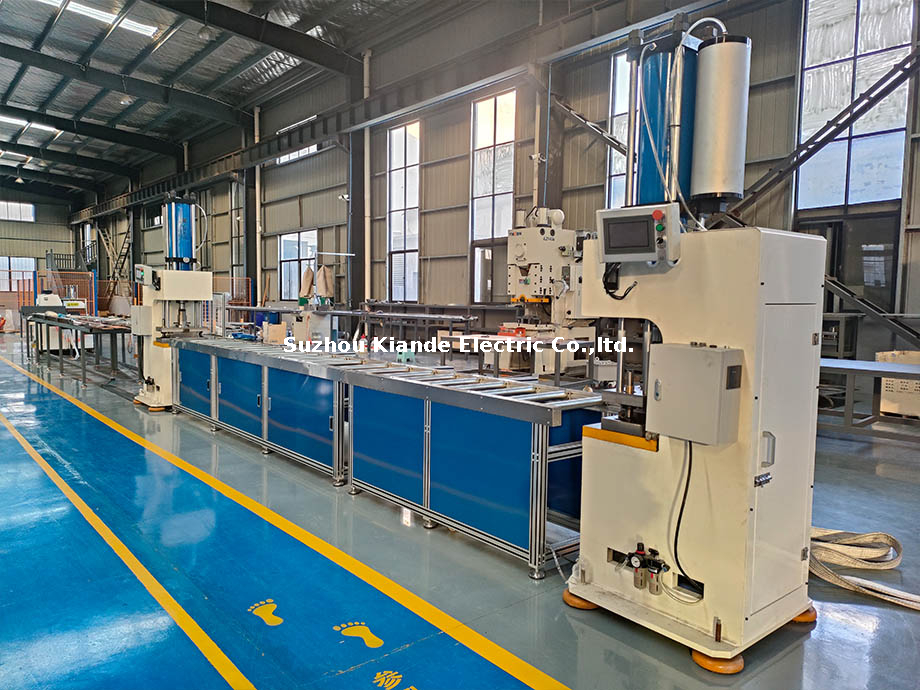

Equipamentos modernos resolvem isso através de uma combinação de arquitetura mecânica rígida e integração avançada de software. Ao eliminar erros de medição manual e suposições do operador, uma de alta qualidade máquina de barramento garante precisão consistente. Os compradores técnicos que avaliam esses sistemas devem olhar além da tonelagem e velocidade básicas, concentrando-se, em vez disso, na mecânica de posicionamento específica, nos sistemas de fixação e no software de controle que garantem a precisão antes da aquisição.
A precisão do espaçamento de furos em uma máquina de barramento depende da sincronização em tempo real do software de controle CNC de circuito fechado, guias lineares servoacionadas e cilindros de puncionamento hidráulicos rígidos.
Furos de juntas desalinhados comprometem o contato elétrico, aumentam a resistência de contato e violam os padrões internacionais de construção de painéis (por exemplo, IEC 61439, UL 891).
Avaliar uma puncionadeira de barramento requer avaliar seu sistema de posicionamento (codificadores absolutos servo-acionados vs. paradas manuais) e a rigidez estrutural de sua estrutura de fixação e ferramentas.
Embora uma unidade de puncionamento de barramento 3 em 1 ofereça versatilidade para oficinas personalizadas, operações de alto volume exigem centros de puncionamento CNC dedicados para eliminar desvios mecânicos e manter tolerâncias de espaçamento rigorosas em escala.
Mesmo um desvio de 0,5 mm no espaçamento dos furos pode interromper a montagem do painel. Quando os furos das juntas não se alinham perfeitamente com isoladores, disjuntores ou barramentos adjacentes, o aparafusamento adequado torna-se impossível. Os técnicos de montagem são frequentemente forçados a executar modificações de perfuração no piso para forçar a conexão. Essa prática compromete a integridade estrutural do barramento, reduz a área da seção transversal e introduz cavacos metálicos no ambiente de montagem limpo, elevando o risco de futuros curtos-circuitos. Em aplicações de alta amperagem, qualquer redução na área da seção transversal na junta cria um gargalo no fluxo de corrente.
O espaçamento impreciso dos furos leva diretamente a violações de padrões rígidos de folga e distância de fuga especificados em IEC 61439 e UL 891. Esses padrões internacionais determinam as distâncias mínimas exigidas entre peças energizadas para evitar arcos. Quando os furos são perfurados fora da tolerância, a posição física do barramento montado muda. Essa mudança não intencional pode reduzir os entreferros projetados entre as fases ou entre a fase e o solo, fazendo com que o painel acabado falhe nos testes de certificação e exigindo uma reengenharia completa do layout. Os inspetores observam atentamente essas lacunas, e uma inspeção malsucedida significa destruir todo o painel.
A física das más conexões das juntas apresenta graves riscos elétricos e térmicos. Furos desalinhados evitam que os parafusos apliquem pressão uniforme na junta. Isto reduz a área de contacto superficial efectiva entre as barras sobrepostas. Uma área de contato reduzida aumenta a resistência elétrica na junta. Sob carga pesada, esta resistência localizada gera pontos quentes perigosos, exacerbando complicações de efeito pelicular e potencialmente levando a fuga térmica, degradação do isolamento ou falha catastrófica do painel. Vimos painéis derreterem simplesmente porque uma única junta foi aparafusada fora do centro, reduzindo a área de contato em apenas 15%.
Além da segurança e da conformidade, os puncionamentos fora da tolerância causam desperdício imediato de material e erosão das margens. Cobre e alumínio de alta condutividade são commodities premium. O desmantelamento de um barramento de dois metros totalmente processado porque o furo final estava um milímetro desviado representa uma perda total de material e do tempo de máquina investido. Na fabricação por contrato de alto volume, essa deformação do material e a subsequente taxa de sucata corroem rapidamente as margens operacionais, transformando operações lucrativas em passivos financeiros. O custo do cobre bruto por si só torna a precisão um requisito inegociável no chão de fábrica.

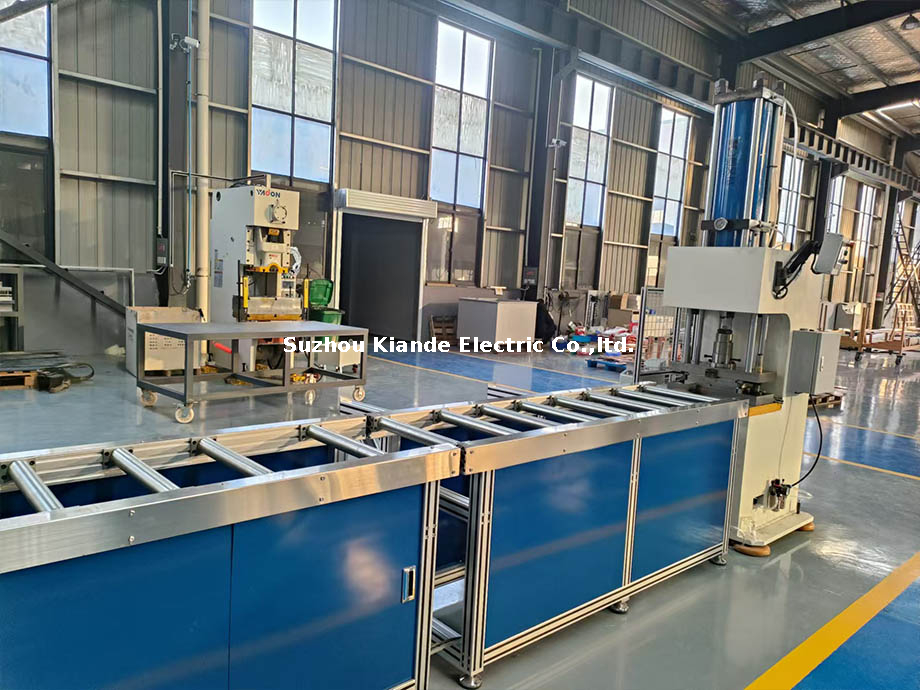

Os sistemas CNC de circuito fechado são o cérebro da operação, traduzindo dados CAD/CAM em coordenadas físicas exatas na base da máquina. Ao contrário dos sistemas de malha aberta que enviam comandos de movimento cegamente, os controladores de malha fechada monitoram constantemente a posição real do material. Eles calculam a distância exata necessária para o próximo punção e ajustam os mecanismos de acionamento em tempo real para garantir que o material atinja a coordenada precisa especificada no arquivo de engenharia. Isso elimina o desvio que assola máquinas mais antigas e de circuito aberto.
Servomotores de alto torque combinados com encoders rotativos ou lineares absolutos fornecem esse feedback crítico em tempo real. Os encoders absolutos rastreiam a posição exata do eixo mesmo em caso de perda de energia, eliminando a necessidade de realocação constante. Esse ciclo de feedback contínuo permite que a máquina compense automaticamente a resistência física, como peso do material ou atrito, garantindo espaçamento repetível entre furos em vários comprimentos de barramento sem desvio cumulativo. Ao empurrar uma barra de cobre pesada de 12 mm de espessura, o servo deve superar uma inércia significativa e o codificador garante que ele pare exatamente na marca.
A tradução mecânica da potência requer componentes robustos para manter a precisão. Guias lineares de duas carreiras para serviços pesados suportam o peso do material e do carro de fixação. Estas guias evitam a deflexão lateral durante a alimentação rápida do material. Ao restringir o movimento estritamente ao eixo pretendido, as guias lineares garantem que o barramento se desloque perfeitamente em linha reta para a zona de puncionamento, evitando a colocação de furos em ângulo ou enviesados. Se as guias se desgastarem, a barra irá torcer ligeiramente durante a alimentação, alterando a dimensão do eixo Y.
Fusos de esferas pré-carregados e de baixa folga são essenciais para eliminar folga mecânica. Quando o servo motor inverte a direção para posicionar a barra, qualquer folga entre o parafuso e a porca (folga) se traduz em um erro de posicionamento. Os fusos de esferas pré-carregados eliminam essa lacuna, garantindo que cada rotação do motor resulte em um movimento linear exato e previsível. Isto mantém distâncias exatas entre punções sequenciais, independentemente da direção de alimentação. A lubrificação regular desses fusos de esferas é obrigatória para manter esse estado de folga zero durante anos de operação.
A pressão hidráulica consistente evita flutuações na velocidade do punção que podem levar ao cisalhamento irregular do material. Se a pressão hidráulica cair durante uma operação em alta velocidade, o punção pode hesitar ao entrar em contato com o cobre, fazendo com que o material se desloque ligeiramente nas braçadeiras antes que o furo seja totalmente perfurado. A pressão regulada garante um golpe rápido e decisivo que corta o metal de forma limpa antes que qualquer movimento lateral possa ocorrer. Um golpe lento do punção geralmente resulta em uma borda enrolada no furo, o que interfere no assentamento da arruela plana durante a montagem.
A temperatura do óleo hidráulico afeta fortemente os tempos e a consistência dos ciclos. À medida que a máquina funciona, o óleo aquece e sua viscosidade cai, o que pode alterar o tempo de resposta das válvulas hidráulicas. Máquinas de última geração utilizam resfriadores de óleo ativos para estabilizar a viscosidade. A manutenção de uma temperatura constante do óleo garante que o tempo do ciclo de perfuração permaneça idêntico desde a primeira até a última parte do turno, preservando a precisão do espaçamento. Os operadores devem monitorar de perto os medidores de temperatura do óleo durante os intensos cronogramas de produção no verão.
Uma estrutura rígida e monolítica de ferro fundido ou aço fortemente soldado é necessária para absorver a alta tonelagem do punção hidráulico sem flexão estrutural. Quando um cilindro de 30 toneladas perfura um cobre espesso, a força oposta tenta separar a estrutura da máquina. Se a estrutura flexionar, o alinhamento do punção muda no meio do curso, alongando o furo e destruindo a precisão do espaçamento centro a centro. Muitas vezes você pode ouvir uma estrutura mal construída gemendo sob carga; esse som é o som de suas tolerâncias desaparecendo.
O alinhamento preciso do punção depende muito da folga ideal da matriz, normalmente seguindo a regra dos 10% com base na espessura do material. A folga adequada garante um cisalhamento limpo. Se a folga for muito pequena ou o punção estiver desalinhado, a ferramenta puxará, rasgará ou extrudará lateralmente o material durante o curso. Esta extrusão lateral altera artificialmente a distância entre os furos, fazendo com que o comprimento total do barramento se estique de forma imprevisível. Alterar as matrizes para corresponder à espessura específica do material que está sendo processado é uma etapa que os operadores não podem pular.
Os sistemas automatizados de posicionamento dos eixos X/Y oferecem uma vantagem distinta sobre os backgauges manuais ou semiautomáticos de eixo único. Os sistemas multieixos prendem o material uma vez e o movem precisamente abaixo do punção nas dimensões de comprimento e largura. As paradas de eixo único exigem que o operador empurre manualmente o material contra um bloco físico para determinar o comprimento e, muitas vezes, ajuste manualmente um volante para a largura, introduzindo erro humano em cada localização do furo. O fator fadiga por si só significa que as paradas manuais perdem a precisão ao final de um turno de oito horas.
A estrutura de decisão depende do volume de produção, da complexidade da peça e da frequência de padrões variados de furos. Para produção em alto volume de barras de juntas complexas com padrões de furos escalonados, um sistema X/Y totalmente automatizado é obrigatório para manter o rendimento e a precisão. Para execuções simples, repetitivas e de baixo volume, onde apenas uma única fileira de furos é necessária, um batente digital robusto de eixo único pode ser suficiente, desde que o operador seja altamente disciplinado. No entanto, à medida que os projetos se tornam mais complexos, as limitações das paradas de eixo único tornam-se rapidamente aparentes.
As torres de indexação automática de múltiplas ferramentas preservam a precisão ao executar diversas configurações de furos sem exigir trocas manuais de ferramentas. Quando um operador para uma máquina para trocar fisicamente um punção e uma matriz, o material muitas vezes se desloca ou a referência é perdida. Os sistemas de torre giram a ferramenta necessária até a posição correta em segundos, enquanto o material permanece preso com segurança, garantindo que a sequência de posicionamento nunca seja interrompida. Essa fixação contínua é o segredo para manter tolerâncias restritas em uma barra que requer vários tamanhos de furos.
As máquinas de estação única exigem que o operador faça todos os furos de um tamanho, solte a barra, troque a ferramenta, fixe novamente a barra e execute o próximo tamanho. Cada vez que os grampos são liberados, o ponto de referência zero fica em risco. Se o operador não conseguir empurrar a barra completamente rente aos batentes durante o reaperto, o segundo conjunto de furos ficará fora de fase com o primeiro conjunto, danificando a peça.
Proteger o cobre ou o alumínio durante o ciclo rápido de perfuração é fundamental. O sistema de fixação deve segurar a barra com força suficiente para evitar que ela seja puxada para dentro da matriz durante a fase de decapagem (quando o punção retrai). Se o material se levantar ou se deslocar, mesmo que ligeiramente, durante a decapagem, o ponto de referência para o próximo furo será perdido permanentemente. As forças de decapagem podem ser enormes, especialmente em alumínio espesso e macio que tende a agarrar o punção.
Grampos hidráulicos de alta pressão e que não danificam, equipados com almofadas protetoras de poliuretano, são necessários para evitar o deslizamento do material – uma das principais causas do desvio cumulativo do espaçamento. Essas almofadas aderem firmemente à superfície lisa do cobre, sem deixar marcas ou arranhões que possam comprometer a superfície de contato elétrico da barra de junta acabada. Braçadeiras de aço descoberto irão arrancar o cobre, criando pontos altos que impedem o encaixe plano durante a montagem.
A capacidade da máquina de importar arquivos de engenharia padrão (arquivos DXF, DWG, 3D STEP) diretamente para o controlador ignora totalmente a programação manual. Quando os operadores são forçados a ler um desenho em papel e digitar coordenadas em um teclado, o risco de números transpostos ou deslocamentos mal calculados dispara. A importação direta de arquivos garante que a máquina perfure exatamente o que o engenheiro projetou. Ele também acelera drasticamente os tempos de configuração, permitindo uma produção lucrativa em pequenas tiragens.
Avaliar o software também significa procurar recursos automatizados de agrupamento e compensação. Os controladores avançados incluem software que compensa automaticamente os fatores de estiramento do material. Como os metais macios se alongam ligeiramente quando puncionados, o software ajusta dinamicamente o espaçamento dos furos subsequentes para absorver esse alongamento, garantindo que as dimensões gerais finais permaneçam perfeitamente dentro da tolerância. Sem esta compensação de software, uma barra com vinte furos pode acabar sendo três milímetros mais longa do que o projetado.
Centros de puncionamento CNC dedicados fornecem velocidade máxima e a mais alta precisão repetível, geralmente mantendo tolerâncias de até ±0,1 mm. Estas máquinas apresentam trocas automáticas de ferramentas e sistemas de alimentação contínua para serviços pesados, tornando-as ideais para a produção contínua de barras de juntas complexas. As principais desvantagens são o maior gasto de capital inicial, uma maior área ocupada no chão de fábrica e sua funcionalidade de propósito único, já que não dobram nem cortam. Para uma loja que vende milhares de barras idênticas por semana, esta é a única escolha lógica.
Uma puncionadeira de barramento 3 em 1 combina corte, dobra e puncionamento em uma unidade. Isso o torna altamente eficiente em termos de espaço para fabricantes de painéis personalizados e lojas de baixo a médio volume. No entanto, estas unidades partilham frequentemente uma única bomba hidráulica entre três estações, o que pode afectar a consistência da pressão se múltiplas estações forem utilizadas simultaneamente. Eles também dependem frequentemente de posicionamento manual ou leituras digitais mais simples, exigindo maior habilidade do operador para manter a precisão do espaçamento de furos em comparação com unidades CNC totalmente automatizadas.
Um perfurador de barramento multifuncional exige que o operador esteja altamente consciente do estado da máquina. Se alguém estiver dobrando uma barra pesada em um lado da máquina enquanto outro operador estiver tentando puncionar no outro, a queda repentina na pressão hidráulica pode fazer com que o punção pare ou corte mal. É necessário treinamento dedicado sobre limites de operação simultânea para evitar que essas quedas de pressão danifiquem as peças.
Os compradores devem avaliar a versatilidade e a precisão automatizada absoluta com base em seus requisitos específicos de tolerância, rendimento e recursos de mão de obra. Rever seu mix de produção é o primeiro passo.
| Máquina multifuncional (3 em 1) de | centro de puncionamento CNC | dedicada |
|---|---|---|
| Tolerância de precisão | Até ±0,1 mm (compensação automatizada) | ±0,2 mm a ±0,5 mm (depende do operador) |
| Volume de produção | Turnos contínuos e de alto volume | Volume baixo a médio, execuções personalizadas |
| Mudanças de ferramentas | Torre multiferramenta automática | É necessária troca manual de ferramentas |
| Pegada e utilidade | Grande área de cobertura, apenas perfuração | Compacto, suporta perfuração/dobra/corte |
| Habilidade trabalhista necessária | Baixo (orientado por CAD/CAM) | Alto (posicionamento/referência manual) |
Mesmo a puncionadeira de barramento mais precisa produzirá peças ruins se a matéria-prima apresentar defeitos. Barras de cobre e alumínio com retilineidade de borda inconsistente, têmperas variadas ou flutuações de espessura não assentarão corretamente nos blocos de referência da máquina. Se a barra estiver curvada, a distância linear medida pela máquina não corresponderá à distância plana real do material. Você não pode fazer furos em linha reta em uma barra torta.
A mitigação requer a implementação de garantia de qualidade (QA) rigorosa do material recebido e procedimentos padronizados de carregamento do operador. Os operadores devem ser treinados para identificar o material curvado e carregá-lo de forma consistente, garantindo que a borda de referência esteja sempre nivelada com os batentes do ponto zero da máquina antes de iniciar a sequência de fixação. Rejeitar matéria-prima fora das especificações na doca de recebimento economiza milhares de dólares em peças acabadas descartadas.
Punções cegas ou matrizes desgastadas criam rebarbas e distorção do material. Em vez de cortar de forma limpa, uma ferramenta cega arrasta o material para baixo, para dentro do bloco da matriz. Essa ação de arrastar puxa fisicamente o barramento para fora do alinhamento, esticando o metal e alterando a distância até o furo anteriormente perfurado. A inspeção das arestas das ferramentas deve ser uma tarefa de manutenção diária, e não algo feito apenas quando as peças começam a falhar no controle de qualidade.
A soldagem a frio do cobre agrava esse problema. À medida que o punção gira, partículas microscópicas de cobre aderem às ferramentas de aço. Esse acúmulo causa forças de arrasto assimétricas durante a extração. Os sistemas automáticos de lubrificação por micronévoa são essenciais. Eles aplicam uma fina camada de fluido de corte na ferramenta antes de cada golpe, mantendo a ferramenta limpa, reduzindo o calor e garantindo que o punção se desloque reto sem aderir à peça de trabalho. Trabalhar a seco em cobre é uma maneira garantida de destruir ferramentas e tolerâncias simultaneamente.
Vibrações no chão de fábrica, flutuações de temperatura ambiente e desgaste mecânico de longo prazo em fusos de esferas e guias lineares acabarão por degradar a precisão da máquina. Uma máquina que é perfeitamente precisa em um showroom com temperatura controlada pode desviar quando colocada próxima a pesadas prensas de estampagem em uma instalação sem clima controlado. A expansão térmica da própria estrutura da máquina durante um turno quente de verão pode deslocar o ponto zero em vários décimos de milímetro.
A mitigação envolve a obrigatoriedade de calibração anual do laser e verificações de alinhamento geométrico dos eixos da máquina. As equipes de manutenção devem verificar se as guias lineares permanecem perfeitamente paralelas e se não houve folga nos fusos de esferas. A instalação de bases com amortecimento de vibrações durante a configuração inicial também isola a máquina de vibrações externas do piso que podem interromper o feedback do codificador.
A precisão do espaçamento entre furos é uma proteção crítica contra resistência de contato elétrico, superaquecimento e gargalos de montagem. Ao avaliar um novo sistema, priorize a construção de estrutura rígida, posicionamento servo de circuito fechado com codificadores lineares e sistemas de fixação robustos em vez da velocidade bruta de puncionamento. Uma máquina rápida que produz peças fora da tolerância apenas acelera o desperdício de material.
Para garantir que o equipamento atenda às suas necessidades operacionais, execute as seguintes etapas:
Audite suas taxas atuais de refugo e horas de retrabalho de montagem para quantificar o impacto financeiro exato de suas imprecisões de puncionamento existentes.
Defina sua tolerância máxima aceitável para o espaçamento dos furos da barra de junta com base nos padrões específicos do equipamento de manobra que sua instalação deve atender.
Solicite uma demonstração ao vivo dos fornecedores selecionados, solicitando especificamente que executem um teste em sua própria matéria-prima para verificar as tolerâncias e o fluxo de trabalho do CAD para a máquina.
Avalie os recursos de serviço local do fornecedor, concentrando-se em sua capacidade de realizar calibração anual de laser e fornecer ferramentas de reposição rapidamente.
R: A maioria das máquinas de barramento CNC de alta qualidade mantém uma precisão de espaçamento de furos de ± 0,1 mm a ± 0,15 mm. Isso depende muito da espessura do material, do comprimento total do barramento que está sendo processado e da nitidez do ferramental.
R: Embora altamente precisa, uma máquina 3 em 1 normalmente depende de paradas manuais ou de posicionamento digital mais simples. Isso significa que a precisão final depende mais da habilidade do operador e do manuseio cuidadoso do material em comparação com um punção CNC totalmente automatizado e acionado por servo.
R: Materiais mais espessos requerem maior tonelagem de punção. Se o sistema de fixação da máquina for inadequado ou a folga da matriz estiver incorreta, esta força elevada pode causar deflexão da estrutura ou estiramento do material, levando a desvios de espaçamento.
R: O desalinhamento geralmente é causado pelo deslizamento do material devido à pressão de fixação inadequada, ferramentas cegas que causam arrasto do material ou acúmulo de aparas de cobre no bloco da matriz, impedindo que o material fique plano.
R: Quando o punção perfura cobre macio ou alumínio, ele desloca o material lateralmente, causando um ligeiro alongamento da barra. O software CNC avançado compensa esse fator de estiramento específico do material durante o ciclo de alimentação para manter o espaçamento exato entre centros.
R: Para produção de alto volume, os eixos mecânicos e os backgauges devem ser verificados mensalmente. Uma calibração geométrica e de software abrangente deve ser realizada anualmente por um técnico certificado usando ferramentas de medição a laser.
R: Sim. Têmperas mais suaves são mais propensas a esticar e deformar durante o golpe do punção. Se o ferramental não for afiado e a folga da matriz não for otimizada, essa deformação alterará a distância centro a centro dos furos.
