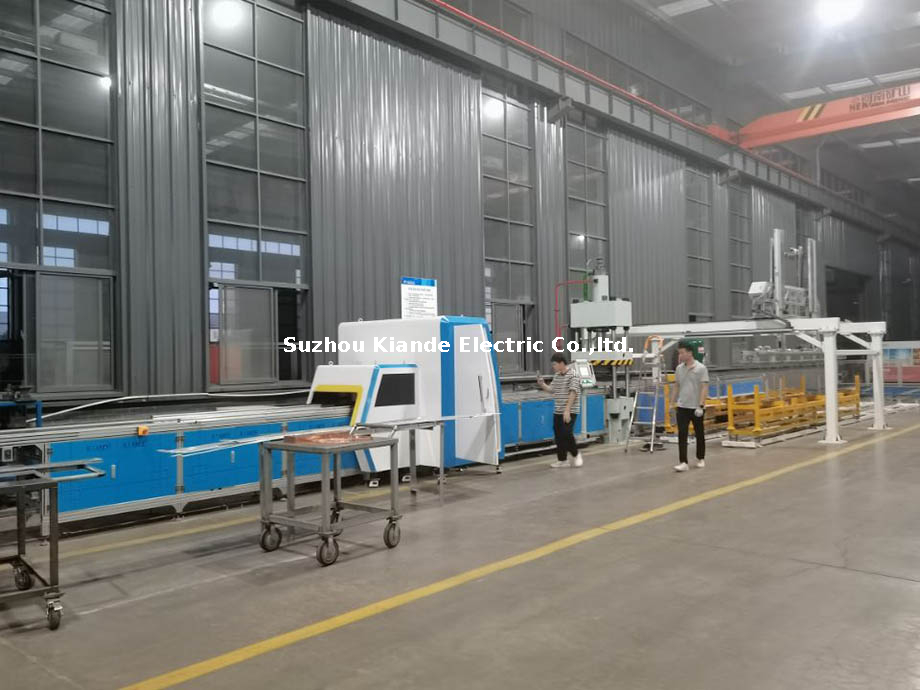

Ao fabricar comutadores elétricos, painéis de controle ou transformadores de alta tensão, a segurança e a eficiência da sua distribuição de energia dependem inteiramente de componentes condutores fabricados com precisão. Na engenharia elétrica moderna, atender aos rígidos padrões da indústria exige tolerâncias exatas durante as fases de corte, puncionamento e dobra. No entanto, um dos obstáculos mais comuns enfrentados pelos gerentes de compras e engenheiros elétricos é selecionar o equipamento certo para suas necessidades operacionais específicas. O fator mais crítico que impulsiona esta decisão técnica é o tamanho do barramento.
A espessura, largura, comprimento e composição do material dos condutores que você processa determinam a tonelagem hidráulica necessária, as dimensões da lâmina, as matrizes de dobra e o nível de automação do seu equipamento. A escolha de uma unidade com baixa potência inevitavelmente leva a falhas mecânicas, ferramentas quebradas e baixas tolerâncias de fabricação. Por outro lado, a especificação excessiva de equipamentos resulta em desperdício de despesas de capital e no uso ineficiente do espaço da fábrica. Este guia abrangente explicará exatamente como as especificações dimensionais influenciam suas escolhas de equipamentos, ajudando você a selecionar com segurança a máquina de processamento de barramentos perfeita para agilizar suas instalações de fabricação.
Antes de mergulharmos na mecânica dimensional, devemos reconhecer as macrotendências que estão remodelando a fabricação elétrica. O crescimento explosivo da infraestrutura de carregamento de veículos elétricos, dos data centers em grande escala e das redes de energia renovável está forçando os construtores de painéis a lidar com cargas de corrente massivas. Para acomodar maior ampacidade, os engenheiros estão projetando sistemas com barramentos de cobre cada vez mais grossos e largos. Consequentemente, o equipamento manual tradicional de baixa tonelagem está rapidamente a tornar-se obsoleto. As instalações agora são obrigadas a atualizar para sistemas pesados e altamente automatizados, capazes de processar condutores de grande bitola com margem zero para erro. Compreender esta mudança é vital para preparar o seu chão de fábrica para o futuro.
A espessura determina a potência: A bitola exata do seu material condutor determina diretamente a tonelagem hidráulica necessária para executar procedimentos limpos de perfuração, corte e dobra sem causar distorção estrutural do material.
A largura determina o ferramental: A largura máxima do seu barramento estabelece os parâmetros espaciais físicos necessários para o corte das lâminas de cisalhamento, matrizes de dobra e folgas na garganta da estação.
As propriedades do material são importantes: o cobre e o alumínio possuem resistências à tração muito diferentes. Equipamentos classificados para alumínio de 15 milímetros podem sofrer travamento hidráulico catastrófico ao tentar processar cobre de 15 milímetros.
Alinhamento do tipo de máquina: As operações de lotes pequenos e médios prosperam em sistemas integrados, enquanto a produção de alto volume e espessura exige equipamentos de processamento digital especializados e pesados.
A preparação para o futuro é crucial: As melhores práticas de engenharia sugerem dimensionar seu maquinário para a capacidade máxima de barramento prevista para os próximos três a cinco anos, em vez de limitar as especificações aos requisitos atuais e imediatos do projeto.
Para selecionar o equipamento industrial apropriado, você deve primeiro entender como perfis dimensionais específicos interagem com a mecânica da máquina. As especificações do equipamento não são arbitrárias; eles são projetados com base em limites geométricos estritos. Deixar de levar em conta qualquer uma dessas três variáveis levará inevitavelmente a gargalos operacionais ou desgaste acelerado da ferramenta.
A espessura atua como base para determinar a pressão hidráulica que seu equipamento precisa exercer com segurança. As aplicações industriais padrão geralmente variam de 3 milímetros a 20 milímetros. Enquanto isso, a largura determina o espaço físico necessário nas estações de processamento, impactando diretamente o comprimento da lâmina de cisalhamento e a largura da matriz de dobra. As larguras normalmente variam de 20 milímetros a 250 milímetros ou mais.
Além disso, os comprimentos brutos padrão dos barramentos geralmente variam de 4 a 6 metros. Manobrar barras longas e pesadas requer equipamentos equipados com mesas de suporte adequadas, mecanismos de alimentação automatizados e guias lineares robustas para evitar o arqueamento do material.
| Dimensione | o impacto primário | típico da máquina da escala industrial métrica |
|---|---|---|
| Grossura | 3mm a 20mm | Determina a tonelagem de pressão hidráulica necessária e a rigidez da estrutura estrutural. |
| Largura | 20mm a 250mm+ | Determina o comprimento da lâmina de cisalhamento, a largura da matriz de dobra e a profundidade da garganta de puncionamento. |
| Comprimento | 4 metros a 6 metros | Influencia sistemas de manuseio de materiais, mesas de apoio e mecanismos automatizados de alimentação. |
Quanto mais espesso for o material condutor, exponencialmente maior será a resistência mecânica que ele oferece às suas ferramentas de corte e puncionamento. Compreender esta resistência é vital para evitar a sobrecarga do equipamento e garantir uma qualidade de fabricação consistente.
O cálculo da força de puncionamento necessária envolve uma fórmula de engenharia padrão onde a força é igual ao perímetro do furo multiplicado pela espessura do material e pela resistência ao cisalhamento do material. Como a espessura atua como um multiplicador nesta equação, a tonelagem necessária aumenta agressivamente. Por exemplo, perfurar de forma limpa um furo padrão de 14 milímetros em cobre de 15 milímetros requer significativamente mais força hidráulica do que perfurar exatamente o mesmo furo em cobre de 10 milímetros. Se o cilindro hidráulico da máquina estiver com potência insuficiente, o punção irá parar no meio do curso. Isso prende a ferramenta dentro da matriz e estraga instantaneamente uma peça cara.
A espessura também influencia fortemente o raio de curvatura mínimo. Barras grossas de cobre requerem uma força hidráulica imensa e constante para dobrar com precisão. Se uma máquina não tiver a potência sustentada necessária, os operadores enfrentarão ângulos de curvatura inconsistentes. A força inadequada aplicada a materiais espessos também pode causar microfissuras ao longo do raio externo da curvatura. Este defeito específico compromete gravemente a condutividade elétrica e a segurança do quadro.
Além disso, o impacto da espessura do material na estação de corte é profundo. Barras mais grossas exigem mecanismos de corte de coluna dupla para serviço pesado para garantir que a lâmina desça perfeitamente paralela ao material. Tesouras padrão de coluna única aplicadas ao cobre espesso geralmente fazem com que as bordas caiam, rebarbem ou deformem. Isto obriga os técnicos a perder tempo em processos de retificação secundária para suavizar os pontos de conexão.
Embora a espessura determine a força bruta necessária, a largura é igualmente crítica ao avaliar as ferramentas físicas e o projeto da estação do seu equipamento em potencial. A largura estabelece os parâmetros espaciais de todo o sistema mecânico.
A lâmina de corte deve sempre ultrapassar a largura máxima do seu barramento. Imagine um técnico tentando cortar uma barra de cobre de 200 milímetros de largura com uma lâmina de 150 milímetros. Eles são forçados a deslizar o material pesado, alinhá-lo a olho nu e atacar novamente. Este corte duplo sobreposto cria inevitavelmente uma borda irregular e escalonada. Essa borda é uma excelente candidata para arcos elétricos perigosos e acúmulo de calor em um painel ativo. Sua lâmina deve ultrapassar toda a largura do material em um único golpe limpo.
Barramentos largos naturalmente requerem matrizes de dobra correspondentemente mais largas. A máquina também deve possuir profundidade de garganta suficiente e espaço livre dentro da estação de dobra. Ao fabricar geometrias complexas, como curvas em U profundas ou curvas em Z, um barramento largo requer espaço rotacional substancial. Sem folga adequada, a barra condutora colidirá fisicamente com a estrutura da máquina no meio da curvatura.
A profundidade da garganta refere-se à distância do centro da ferramenta de puncionamento até a estrutura traseira da máquina. Se você precisar fazer um furo exatamente no centro de um barramento de 250 milímetros de largura, a máquina deverá ter uma profundidade mínima de garganta de 125 milímetros. A profundidade insuficiente da garganta elimina completamente a capacidade de puncionar materiais largos, limitando severamente suas capacidades diárias de fabricação.
As especificações de tamanho listadas nas fichas técnicas dos equipamentos estão intrinsecamente ligadas à metalurgia específica que está sendo processada. Um erro frequente na aquisição é assumir que as capacidades dimensionais se aplicam universalmente a todos os metais condutores.
O cobre é significativamente mais denso e duro que o alumínio. O cobre padrão para eletricidade possui uma resistência à tração que varia de 210 a 250 Megapascais, enquanto o alumínio normalmente fica entre 90 e 130 Megapascais. Conseqüentemente, uma máquina classificada para processar um tamanho máximo de 160 por 15 milímetros em alumínio provavelmente irá parar, ou até mesmo quebrar, se for encarregada de processar 160 por 15 milímetros em cobre. Verifique sempre a capacidade máxima específica para o cobre, pois representa a maior carga mecânica.
Quando o metal é dobrado, ele naturalmente tenta retornar à sua forma plana original. A combinação de tamanhos maiores e materiais mais duros agrava esse efeito de retorno elástico. Dobrar uma barra de cobre de 160 por 15 milímetros requer uma flexão precisa para atingir um ângulo real de 90 graus. Controles digitais avançados são frequentemente necessários para compensar matematicamente o severo retorno elástico inerente às grandes dimensões do cobre.
Diferentes perfis dimensionais e volumes de produção exigem arquiteturas de máquinas distintas. A seleção da configuração correta garante a eficiência operacional e estende o ciclo de vida do seu equipamento principal. Aqui está uma estrutura prática para combinar seus tamanhos com a tecnologia certa.
Para construtores de painéis e fabricantes de painéis que processam tamanhos pequenos e médios de até 120 por 10 milímetros ou 160 por 15 milímetros, uma solução integrada é altamente eficiente. Uma máquina de barramento 3 em 1 combina estações de corte, puncionamento e dobra em um espaço único e compacto. Esta configuração é ideal para lotes variados, de baixo a médio volume, onde o espaço de fábrica é limitado, mas a precisão permanece absolutamente necessária.
À medida que os tamanhos dos barramentos aumentam e as demandas de produção aumentam, os sistemas manuais básicos tornam-se inadequados. Para tamanhos médios e grandes que exigem alta precisão, repetibilidade rápida e processamento complexo, uma máquina multifuncional de processamento de barramentos equipada com controles avançados é o padrão objetivo da indústria. Esses sistemas geralmente apresentam bombas hidráulicas independentes. Este elemento de design crucial permite que vários operadores trabalhem simultaneamente nas estações de puncionamento, corte e dobra sem sofrer queda na pressão hidráulica.
Para tamanhos extremos, como 200 por 20 milímetros ou 250 por 20 milímetros de cobre, as máquinas integradas podem não ter a massa estrutural necessária para lidar com a carga com segurança. Nesses cenários de alta capacidade, máquinas dedicadas para serviços pesados de estação única são mais seguras, mais robustas e significativamente mais eficientes no longo prazo.
Como grandes materiais condutores representam um investimento de capital significativo, um único erro de fabricação em um comprimento de 6 metros de cobre de 200 por 15 milímetros pode custar centenas de dólares em sucata irrecuperável. A dependência da medição manual está rapidamente se tornando um passivo financeiro.
Manobrar barras volumosas e pesadas é fisicamente desgastante, tornando as medições manuais de fita altamente propensas a erros do operador. Uma moderna puncionadeira de barramento digital utiliza guias lineares acionadas por servomotor, posicionamento a laser e telas sensíveis ao toque para eliminar totalmente a estimativa humana. O operador simplesmente insere as coordenadas e a máquina posiciona automaticamente a barra pesada com precisão submilimétrica.
Conseguir dobras precisas em materiais espessos é notoriamente difícil. As máquinas digitais utilizam algoritmos sofisticados que levam em consideração a espessura e largura exatas do barramento. O sistema calcula automaticamente o comprimento preciso do curso hidráulico necessário para executar uma curvatura perfeita de 90 graus, contabilizando automaticamente o coeficiente de retorno elástico específico do material. Ao mapear digitalmente os cortes antes mesmo de a máquina envolver o material, as instalações podem otimizar seus layouts e minimizar drasticamente o desperdício em cobre de grande calibre caro.
Os erros de aquisição no setor da maquinaria pesada têm consequências financeiras a longo prazo. Evitar essas armadilhas comuns de dimensionamento é fundamental para manter um alto retorno sobre o investimento e evitar gargalos no fluxo de trabalho.
O erro mais frequente é comprar uma máquina que atinja o tamanho padrão atual. Se a sua instalação conseguir um contrato de serviço pesado no próximo ano, exigindo barramentos de 160 por 15 milímetros, sua máquina totalmente nova se tornará obsoleta instantaneamente. As melhores práticas de engenharia determinam o dimensionamento do seu equipamento para crescimento futuro, normalmente considerando um buffer de capacidade de 20 a 30 por cento.
Por outro lado, presumir que uma máquina enorme e de alta tonelagem possa lidar facilmente com barramentos minúsculos é uma falácia. Barramentos pequenos podem ser esmagados, empenados ou mal dobrados se processados em matrizes de grandes dimensões em V projetadas para barras de 200 milímetros. Se a sua produção abrange variações extremas de tamanho, você deve verificar se a máquina acomoda microferramentas intercambiáveis.
As especificações da máquina listam as capacidades máximas absolutas. No entanto, operar um sistema mecânico constantemente a 100% de sua capacidade máxima reduzirá drasticamente sua vida útil operacional devido à tensão máxima contínua nas vedações hidráulicas e na estrutura de aço. Os engenheiros recomendam fortemente a regra dos 80 por cento. Selecione uma máquina onde o tamanho da produção diária e contínua represente aproximadamente 80% da capacidade nominal máxima do equipamento.
Equilibrar as despesas de capital com os requisitos técnicos requer uma abordagem calculada ao retorno do investimento. As dimensões físicas dos barramentos que você processa influenciam diretamente as métricas financeiras da aquisição de seus equipamentos.
O custo de capital do equipamento de processamento aumenta proporcionalmente ao seu tamanho de capacidade. Uma máquina projetada para lidar com cobre de 200 por 20 milímetros requer enormes cilindros hidráulicos, um chassi de aço reforçado e servomotores de alto torque, tornando-a significativamente mais cara do que uma unidade padrão de 120 por 10 milímetros. A especificação excessiva sem um caso de negócios claro envolve capital desnecessário.
O processamento manual de barras de cobre grandes e pesadas requer vários técnicos simplesmente para levantar, equilibrar e posicionar o material. Investir em máquinas de processamento automatizadas de última geração, equipadas com mesas motorizadas de alimentação de material, reduz o trabalho manual intensivo necessário. Isso reduz os custos de mão de obra por hora e mitiga significativamente o risco de lesões no local de trabalho. Em última análise, ao eliminar erros de medição manual em grandes sobras de cobre, uma instalação que processa grandes volumes de cobre espesso pode muitas vezes recuperar o custo premium de uma máquina digital nos primeiros 12 a 18 meses, puramente através da redução de sucata.
Selecionar o equipamento certo não é uma tarefa genérica; requer um planejamento cuidadoso e uma compreensão profunda do seu material. A espessura, largura, comprimento e metalurgia de seus barramentos são os projetos básicos que devem orientar sua decisão final de aquisição. Combine sua máquina com suas necessidades específicas de material para garantir operações suaves, superfícies de contato elétrico superiores e significativamente menos desperdício de cobre. Quer suas linhas de produção exijam uma unidade versátil e compacta para painéis de controle padrão ou um sistema digital robusto e altamente preciso para projetos massivos de painéis de distribuição, é vital antecipar seu crescimento futuro antes de fazer uma compra. Para encontrar a correspondência exata para os requisitos dimensionais de sua instalação, explore nossa ampla linha de soluções de processamento de barramentos projetadas para maximizar a eficiência de sua produção.
Embora as especificações variem estritamente de acordo com o fabricante, uma unidade 3 em 1 padrão de alta qualidade normalmente pode processar barramentos de cobre ou alumínio de até 12 a 15 milímetros de espessura. Para processamento contínuo e de alto volume de espessuras próximas de 16 a 20 milímetros, estações hidráulicas especializadas para serviços pesados ou independentes são geralmente recomendadas para evitar desgaste prematuro nas vedações hidráulicas e nas ferramentas.
Sim, mas requer atenção rigorosa às mudanças de ferramentas. Uma unidade multifuncional pode lidar com uma ampla variedade de tamanhos, desde que os operadores troquem as matrizes de dobra e os moldes de puncionamento para corresponder à largura e espessura específicas do barramento atual. O uso de matrizes em V grandes para materiais finos resultará em raios de curvatura inadequados e danos estéticos à superfície do cobre, enquanto o uso de matrizes pequenas para materiais grossos pode quebrar o ferramental.
Barramentos mais pesados são fisicamente difíceis de manobrar manualmente em uma bancada. Uma unidade digital usa controles numéricos de computador, medidores automatizados acionados por servo e sistemas de posicionamento linear precisos para garantir o posicionamento preciso dos furos. Esta configuração não exige que o operador lute, alinhe e meça manualmente barras de cobre pesadas, reduzindo drasticamente o desperdício de material e melhorando significativamente a ergonomia e a segurança do local de trabalho.
Sim, o comprimento é um fator logístico crítico. Embora a espessura e a largura determinem a potência hidráulica e as ferramentas internas necessárias da máquina, o comprimento determina os requisitos externos de manuseio de materiais. Se sua instalação processa frequentemente barramentos completos de 6 metros, você precisará de equipamentos equipados com mesas de suporte estendidas, sistemas de alimentação automatizados ou guias lineares especializadas para suportar o peso do material e evitar arqueamento durante os ciclos de puncionamento e cisalhamento.
Se a sua produção envolve mudanças frequentes de tamanho, mas baixo volume geral, uma máquina manual ou semiautomática oferece flexibilidade e custos iniciais mais baixos. No entanto, se você estiver processando grandes lotes de cobre espesso e largo, onde a precisão é crítica, uma máquina automatizada é essencial. O sistema automatizado elimina erros de medição manual, manuseia materiais pesados sem esforço e garante repetibilidade perfeita, o que compensa rapidamente o maior investimento inicial através da redução de desperdícios e custos de mão de obra.
O processamento de materiais nos limites superiores da capacidade da sua máquina coloca um estresse imenso no sistema. Você deve monitorar rigorosamente os níveis e temperaturas do fluido hidráulico, pois cargas pesadas geram excesso de calor. Além disso, matrizes de puncionamento e lâminas de corte de aço com alto teor de carbono se degradarão mais rapidamente sob tensão máxima. Implemente um cronograma de inspeção rigoroso para verificar microfraturas nas ferramentas e substitua as vedações hidráulicas com mais frequência para evitar quedas de pressão durante a fabricação pesada.
