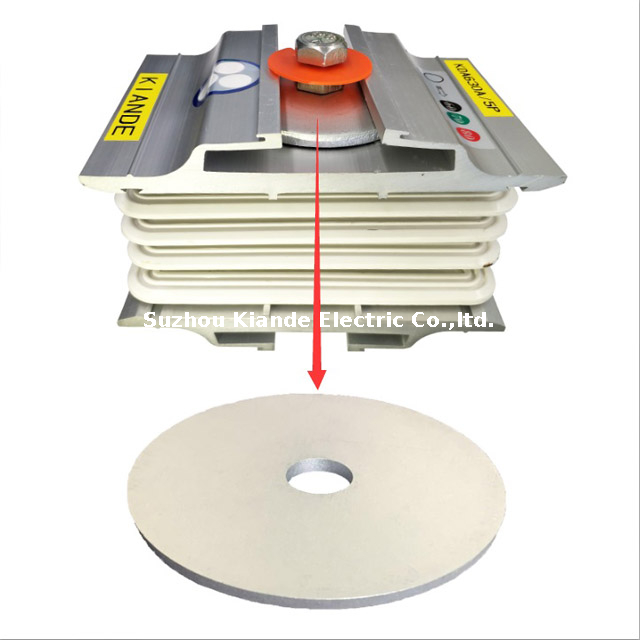

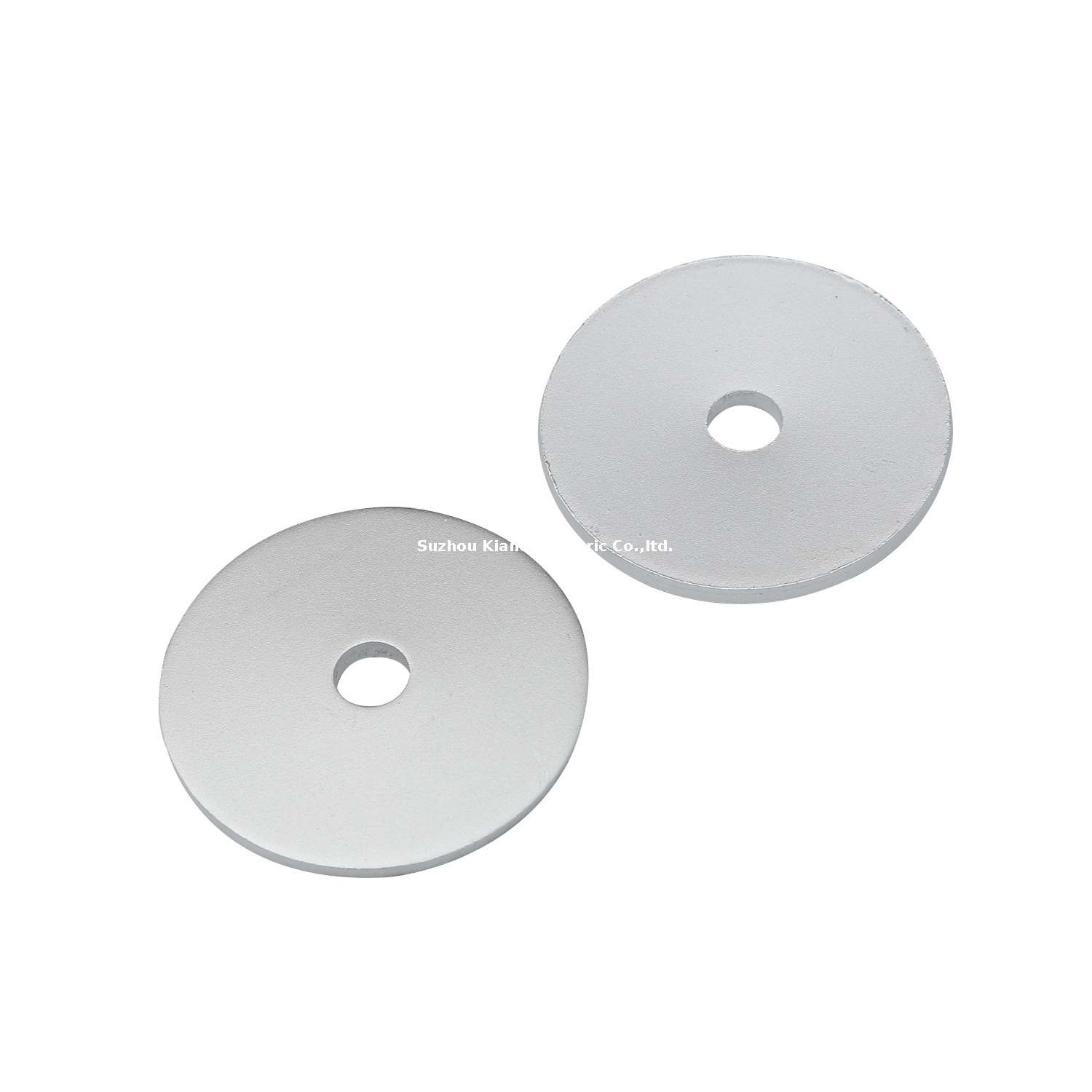

Arruela Belleville de junta de barramento com superfície zincada

Visão geral do produto: Arruela Belleville de junta de barramento

Principais recursos técnicos

1. Especificações de materiais

• Material principal: aço de mola 65Mn. Esta liga específica é escolhida por seu excepcional limite de escoamento e resistência à fadiga, garantindo que a arruela não se deforme permanentemente sob pressão extrema.
• Faixa de espessura: 3–6 mm, proporcionando a integridade estrutural reforçada necessária para distribuição de energia industrial.

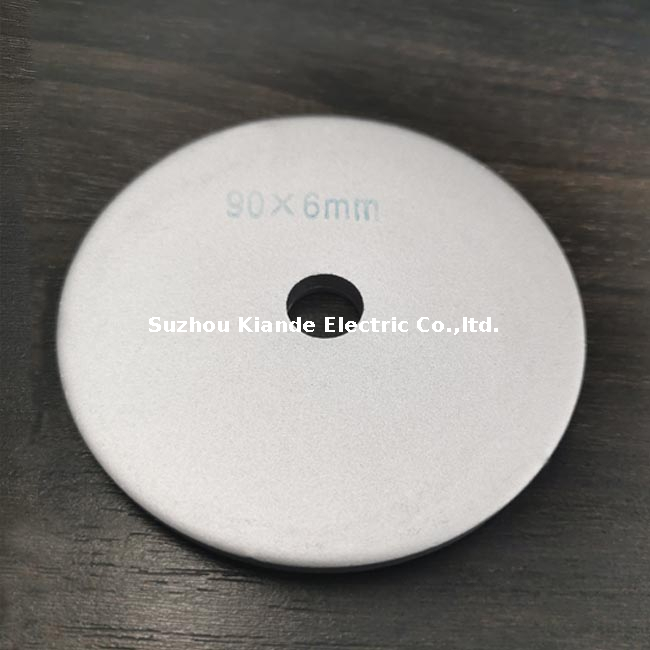

• Diâmetro externo: φ37–90 mm, criando uma área ampla para distribuir o estresse mecânico com segurança pela junta.
• Diâmetro interno (furo): φ8,5–13 mm, usinado com precisão para acomodar ferragens de fixação elétrica padrão sem folga excessiva.

2. Tratamento de superfície

• Galvanização de zinco (tratamento galvanizado): Fornece uma camada externa protetora e brilhante que evita ativamente a formação de ferrugem em instalações elétricas internas padrão.
• Revestimento Dacromet opcional (Tratamento Dacromet): Fornece um acabamento cinza fosco avançado projetado especificamente para tolerância ambiental extrema.
• Excelente resistência à corrosão: Ambos os acabamentos são rigorosamente verificados, passando com sucesso num exigente teste de névoa salina de 300 horas para garantir um desempenho duradouro em ambientes industriais altamente corrosivos e húmidos.

3. Características Funcionais

• Carga elástica : O design cônico cuidadosamente calculado gera uma poderosa força de mola reativa sob compressão, agindo como um amortecedor mecânico contra forças dinâmicas.
• Distribuição de carga : Distribui uniformemente a pressão de fixação pela face da junta, evitando a concentração de tensão local. Quando combinado com arruelas planas padrão, esse projeto resolve efetivamente o problema comum de arruelas comuns dobrarem ou cederem em furos de barramento com grandes espaços, garantindo que a força de fixação seja transmitida uniformemente.
• Compensação de expansão térmica : Acomoda perfeitamente a expansão e contração do barramento causada por mudanças de temperatura. Ele compensa perfeitamente a deformação e a fluência do material resultante dos diferentes coeficientes de expansão térmica (CTE) entre barramentos de cobre/alumínio e parafusos de aço, mantendo uma conexão elétrica estanque a gases a longo prazo.
• Anti-afrouxamento e anti-vibração : Mantém a pré-carga constante, evitando o afrouxamento da conexão mesmo quando sujeito a fortes vibrações mecânicas de transformadores ou máquinas industriais próximos.

Cenas de aplicação

Esses componentes especializados são projetados especificamente para proteger pilhas metálicas espessas e multicamadas em redes complexas de distribuição de energia. Eles são particularmente cruciais para evitar o relaxamento mecânico de conjuntos de metais mistos sob temperaturas alternadas severas, garantindo que a corrente continue a fluir sem picos de resistência perigosos.

• Conexões de juntas de barramento: Ideal para unir placas condutoras pesadas de cobre ou alumínio onde a pressão sustentada não é negociável.
• Pontos de conexão de equipamentos elétricos: Protege as interfaces entre os principais componentes do quadro e as principais linhas de distribuição.
• Juntas condutoras que requerem compensação de expansão térmica: Projetadas especificamente para conexões em camadas de aço, cobre e alumínio expostas a ciclos contínuos de aquecimento e resfriamento.
• Conexões elétricas em ambientes de alta vibração: Essenciais para sistemas de energia instalados próximos a equipamentos de fabricação pesada ou infraestrutura de trânsito.

Orientação de instalação

Alcançar a memória mecânica ideal do aço da mola requer adesão estrita aos protocolos de montagem. Durante a instalação, os operadores sentirão uma resistência distinta e firme à medida que o perfil cônico se comprime até seu estado ativo, transformando o torque aplicado em energia armazenada.

• Normalmente usado em pares, um de cada lado do parafuso, para garantir uma distribuição simétrica da carga em todo o conjunto da junta.
• Torque recomendado: 70 N·m – 90 N·m. A aplicação desta faixa de torque específica proporciona uma carga elástica precisa e contínua que atende aos rigorosos requisitos mínimos de achatamento, eliminando completamente o risco de afrouxamento induzido por vibração.
• Deve ser usado com parafusos de cisalhamento correspondentes para garantir que a tensão correta seja aplicada sem sobrecarregar o material da arruela.
• Garanta o contato total da superfície durante a instalação para evitar desgaste irregular e maximizar a vida útil da conexão elétrica.

Vantagens

A integração dessas lavadoras Belleville especializadas em sua infraestrutura elétrica eleva significativamente a integridade geral do sistema. Seu projeto estrutural atende rigorosamente aos rigorosos padrões de engenharia para conexões elétricas, eliminando efetivamente quaisquer preocupações de segurança das agências de inspeção em relação ao afrouxamento das juntas e facilitando a aceitação do projeto no local sem esforço.

• Alta confiabilidade : Oferece desempenho de conexão estável a longo prazo, reduzindo drasticamente a frequência de manutenção programada de reaperto em grandes instalações.
• Forte adaptabilidade : Adequado para diversos ambientes; passa com confiança no teste de névoa salina de 300 horas, comprovando seu valor em aplicações costeiras ou de indústria pesada.
• Fácil manutenção : Simples de instalar e remover durante atualizações do sistema, não necessitando de ferramentas especializadas de tensionamento hidráulico.
• Econômico : Mais econômico do que métodos alternativos de conexão complexa, reduzindo o custo total de material de implantações de dutos de ônibus em grande escala sem comprometer a segurança.
