Um barramento é uma tira de metal que transporta eletricidade em sistemas de energia. Você o usa todos os dias, desde painéis de distribuição de fábrica até painéis de energia em edifícios. Para moldar esses condutores corretamente, você precisa de uma máquina de processamento de barramentos. Esta ferramenta especial corta, punciona e dobra tiras de cobre ou alumínio em tamanhos exatos. Essas três tarefas principais – corte, puncionamento e dobra – são a base do processamento de barramentos. Sem precisão, as conexões podem falhar, arriscando a segurança e a confiabilidade. Este guia analisa máquinas de processamento de barramentos, comparando tipos hidráulicos e CNC. Você também aprenderá como eles são usados em muitos campos, desde fornecimento de energia até energia renovável. Conhecer essas máquinas ajuda você a escolher a máquina certa para suas necessidades de fabricação e produção.
As máquinas de processamento de barramentos cortam, puncionam e dobram barras de metal. Eles fazem formas precisas para sistemas elétricos.
As máquinas hidráulicas são operadas manualmente. Eles são mais baratos, mas exigem mais manutenção.
As máquinas CNC são operadas por computadores. Eles oferecem grande precisão e precisam de poucos cuidados.
Essas máquinas ajudam na distribuição de energia, fazendas solares e data centers. Eles fazem conexões seguras.
Escolha uma máquina que se adapte ao seu material, à quantidade que você precisa e ao seu orçamento. A melhor escolha aumenta a qualidade e reduz custos.
As máquinas de processamento de barramentos são ferramentas industriais especiais que transformam barras brutas de cobre ou alumínio em formatos exatos para sistemas de energia elétrica. Essas máquinas realizam muitos trabalhos em um processo automático, substituindo o que costumava precisar de diversas estações manuais separadas. Você obtém qualidade, velocidade e confiabilidade constantes que os métodos manuais não podem oferecer.
Uma máquina de processamento de barramentos realiza cinco trabalhos principais para preparar os barramentos para instalação. O trabalho de corte usa tesouras industriais ou serras para cortar barras em comprimentos exatos. A unidade de perfuração faz furos, ranhuras e lacunas para conexões de parafusos e peças de montagem. A seção de dobra forma formas U, Z, L e personalizadas usando matrizes retificadas com precisão e prensas hidráulicas ou servo. Os recursos extras incluem gravação em relevo, que carimba informações de identificação, logotipos e classificações na superfície da barra, além de alisamento, rebarbação e remoção de isolamento. Este design multifuncional reduz os custos do equipamento e aumenta a eficiência do fluxo de trabalho.
Em comparação com os métodos de fabricação manual, uma máquina de processamento de barramentos oferece melhor consistência. Os processos manuais exigem a movimentação de peças entre máquinas separadas, o que aumenta os erros de posicionamento e o tempo de manuseio. Uma máquina de barramento combina corte, puncionamento e dobra em uma configuração usando uma referência de posicionamento estável. Isto elimina a necessidade de deslocar peças entre estações, eliminando erros dimensionais e aumentando a velocidade de produção. A qualidade do processamento não depende mais apenas da habilidade do operador . A máquina fornece resultados repetíveis em cada ciclo.
As capacidades de processamento diferem de acordo com o modelo da máquina. Por exemplo, você pode encontrar máquinas de barramento que lidam com barras de até 3/8 polegadas de espessura por 4-1/2 polegadas de largura (10 x 120 mm) ou modelos mais pesados que lidam com barras de 1/2 polegada por 4-1/2 polegadas (12 x 120 mm). Essas capacidades se aplicam ao corte, puncionamento e dobra de materiais de cobre e alumínio. Para o cobre, a tecnologia universal de corte de lâmina dupla proporciona um corte suave, enquanto as unidades de puncionamento de alta precisão lidam com vários formatos de furos. Para o alumínio, os processos são semelhantes, mas necessitam de seleção cuidadosa do molde e ajuste da folga porque é mais macio.
As modernas máquinas de processamento de barramentos também incluem recursos importantes de segurança . As cortinas de luz óptica interrompem instantaneamente as operações se um braço quebrar o feixe. As paradas de emergência integradas ficam próximas a todas as zonas de operação. Os controles bimanuais mantêm suas mãos livres de pontos de esmagamento durante o uso. Esses recursos protegem os operadores e ao mesmo tempo mantêm alta produtividade.
A precisão no processamento do barramento afeta diretamente a confiabilidade das suas conexões elétricas. Os barramentos de cobre são caros, portanto a precisão no corte, puncionamento e dobra é vital para reduzir o desperdício de material. Uma máquina de processamento de barramentos fornece operações simultâneas e precisas que os métodos manuais não podem garantir. Essa precisão garante que os furos se alinhem perfeitamente com os padrões dos parafusos, as dobras correspondam às dimensões do gabinete e as conexões mantenham a pressão de contato adequada.
A precisão do processamento também determina o desempenho elétrico da montagem final. Furos desalinhados ou ângulos de curvatura incorretos criam lacunas nas conexões, levando a maior resistência e acúmulo de calor. Com o tempo, conexões ruins podem causar aumento da temperatura das juntas, diminuindo a eficiência do sistema e criando riscos à segurança. Uma máquina de processamento de barramentos ajusta os coeficientes de recuperação com base no material e na largura do condutor, garantindo o paralelismo entre os perfis dos barramentos e os condutores. Esta atenção aos detalhes controla o aumento da temperatura das juntas e mantém as conexões confiáveis.
Além da função imediata, a precisão afeta o processo de fabricação e a qualidade da peça acabada. Resultados consistentes de máquinas de barramento automatizadas reduzem a necessidade de retrabalho e inspeção. Você pode confiar que cada barramento atende às mesmas especificações, o que agiliza a montagem e reduz os prazos de produção. Em indústrias como a fabricação de quadros de distribuição e distribuição de energia, onde as peças críticas para a segurança dependem de dimensões precisas, esse nível de precisão é essencial. O alto custo das matérias-primas de cobre também torna a precisão uma necessidade econômica. Investir na máquina de processamento de barramentos certa garante que sua produção atenda aos padrões de qualidade exigidos pelos sistemas elétricos modernos.
Cada máquina de processamento de barramentos realiza três trabalhos principais para transformar barras brutas de cobre ou alumínio em peças acabadas. Esses trabalhos – corte, puncionamento e dobra – controlam o quão bem seus barramentos se encaixam em suas caixas e conexões. Novas máquinas combinam todos os três trabalhos em um processo tranquilo, o que aumenta muito a velocidade de produção.
O trabalho de corte usa tesouras industriais para cortar os barramentos em comprimentos exatos. Você define o tamanho necessário e a máquina sempre faz um corte limpo e reto. Essa precisão é importante porque mesmo um pequeno erro de comprimento causa problemas de ajuste posteriormente. O corte universal de lâmina dupla proporciona às barras de cobre uma borda lisa, sem rebarbas ou dobras. Para o alumínio, o trabalho de corte precisa de um ajuste cuidadoso da folga da lâmina, uma vez que este metal mais macio reage de maneira diferente sob pressão de cisalhamento. Você desperdiça menos material quando os cortes são exatos, e o alto preço do cobre torna essa precisão vital para economizar dinheiro.
O trabalho de perfuração cria furos, ranhuras e entalhes para que os parafusos e as peças de montagem possam manter o barramento no lugar. Você precisa de posições exatas dos furos para que as conexões se alinhem perfeitamente com os terminais do painel ou terminais do transformador. Unidades de puncionamento de alta precisão lidam com vários formatos de furos, mantendo tolerâncias restritas. Buracos fora do alvo criam lacunas nas conexões, o que aumenta a resistência elétrica e cria calor perigoso. O trabalho de perfuração também cria ranhuras de montagem e padrões de fluxo de ar quando necessário. As máquinas modernas ajustam seu trabalho com base no tipo e largura do material, garantindo furos limpos, sem rachaduras ou danos nas bordas.
O trabalho de dobra molda os barramentos em U, Z, L e formatos personalizados que cabem dentro de caixas elétricas. Você deve planejar o retorno elástico – a forma como o cobre e o alumínio tentam retornar à sua forma original após serem dobrados. Uma boa máquina de processamento de barramentos ajusta as configurações de recuperação com base no material e na largura do condutor, para que o ângulo de curvatura final corresponda exatamente às especificações. A força necessária depende da espessura do material e da largura da abertura da matriz. Para uma barra de cobre semidura de 10 mm de espessura, você precisa de muito mais força com uma matriz mais estreita:
Largura de abertura da matriz V | Força de flexão necessária (por 100 mm de largura) |
|---|---|
60mm | |
80mm | 48,7 toneladas |
Uma abertura mais larga da matriz reduz em grande parte a força necessária. Esse relacionamento ajuda você a escolher as ferramentas adequadas à potência da sua máquina.
Os projetos modernos de máquinas de processamento de barramentos 3 em 1 colocam todos os três trabalhos em uma estação. Você corta, punciona e dobra sem mover a peça entre máquinas separadas. Este processo combinado reduz o tempo de trabalho e elimina erros de posicionamento. A automação por meio de sistemas PLC elimina erros humanos e mantém a qualidade estável em todos os lotes. Os controles programáveis armazenam as configurações do seu trabalho, permitindo mudanças rápidas entre tarefas com pouco tempo de inatividade. A máquina de processamento de barramentos 3 em 1 também ocupa menos espaço e torna seu fluxo de trabalho mais simples, reduzindo os custos de mão de obra e aumentando a eficiência geral. Para fabricantes que lidam com muitos tipos de barramentos, esta abordagem combinada proporciona resultados estáveis e tempos de ciclo mais rápidos.
Ao escolher uma máquina de processamento de barramentos, você escolhe principalmente entre sistemas hidráulicos e CNC. Cada tipo atende a diferentes necessidades de produção, orçamentos e metas de qualidade. A precisão da escolha da sua máquina afeta a confiabilidade das suas conexões elétricas.
As máquinas de barramento hidráulico usam pressão de fluido para cortar, perfurar e dobrar. Você opera a máquina manualmente. Essas máquinas custam menos no início, o que as torna adequadas para produção de pequenos lotes ou oficinas. Eles oferecem energia suficiente para barras grossas de cobre e alumínio.
Mas os sistemas hidráulicos têm uma configuração complicada com bombas, válvulas e vedações. Essas peças se desgastam com o tempo. Os custos anuais de manutenção variam de 15 a 20% do preço total do equipamento. Você também precisa lidar com óleo hidráulico. Sujeira e vazamentos no óleo dificultam a manutenção.
Aspecto | Sistema Hidráulico | Sistema Servo Drive CNC |
|---|---|---|
Custo anual de manutenção | 15–20% do custo total do equipamento | 50–70% do custo do sistema hidráulico (cerca de 7,5–14% do custo total do equipamento) |
Complexidade da estrutura | Complexo, com bombas, válvulas, vedações que se desgastam | Simples, principalmente motores e parafusos de esfera |
Questões relacionadas com o petróleo | Necessita de óleo hidráulico; sujeira e vazamentos levantam trabalho de manutenção | Não é necessário óleo hidráulico; evita sujeira e vazamentos de óleo |
Substituição de peças | Substitua muitas peças hidráulicas com frequência | Substitua menos peças, principalmente motores e parafusos esféricos |
Dificuldade geral de manutenção | Alta devido a muitas peças sujeitas a desgaste e cuidados com o óleo | Sistema baixo e mais simples reduz o trabalho de manutenção |
Para pequenos volumes, uma máquina de processamento de barramento hidráulico funciona bem. Suas habilidades são suficientes para trabalhos básicos de manufatura.
As máquinas de barramento CNC usam servo motores e controle de computador para cada tarefa. Você define as dimensões e a máquina segue seus comandos. Isso aumenta sua velocidade de produção. A automação elimina erros humanos e proporciona qualidade constante às peças acabadas. O desempenho do seu sistema elétrico depende dessa precisão.
Máquinas avançadas de barramento CNC automatizam perfuração, corte e gravação em relevo. O posicionamento servo garante que cada furo e curva fique exatamente onde você precisa. A máquina altera as configurações com base no material e na largura. O posicionamento servo também lida com a compensação de rebote. Esta precisão de posicionamento do servo fornece resultados repetíveis. A máquina de processamento de barramentos lida com formas complexas.
O design CNC mais simples significa menos manutenção. Sem óleo hidráulico significa que não há problemas de sujeira. Os custos anuais de manutenção representam apenas 7,5 a 14% do preço total do equipamento. Você substitui menos peças. A fabricação moderna se beneficia dessa confiabilidade.
Para produção em larga escala, as máquinas de barramento CNC superam os modelos hidráulicos. Cada tipo de máquina de processamento de barramentos tem seus pontos fortes. A programabilidade permite trocas rápidas. Você obtém maior precisão de processamento em cada lote. O nível de automação suporta a integração da Indústria 4.0. A máquina de processamento de barramentos 3 em 1 combina todas as operações para máxima eficiência.
As máquinas de processamento de barramentos desempenham papéis importantes em muitos setores onde a energia elétrica constante é vital para o sucesso. Cada campo precisa de diferentes níveis de precisão, materiais e quantidades de produção. Conhecer esses usos ajuda você a combinar os recursos da máquina com as necessidades do mundo real.
Os fabricantes de equipamentos de manobra e transformadores dependem muito do funcionamento exato dos barramentos. Cada link dentro de uma unidade de manobra deve suportar os níveis de tensão e corrente definidos sem falhar. Sua máquina de processamento de barramentos deve criar padrões de furos precisos e ângulos de curvatura para que os condutores se alinhem corretamente com os terminais e pontos de montagem.
A tabela abaixo mostra as principais necessidades de barramentos para uso em painéis de distribuição de alta tensão :
Parâmetro de especificação | Requisito Crítico |
|---|---|
Tensão do sistema | Deve suportar a tensão do sistema sem quebra |
Corrente do sistema | Deve conduzir a corrente do sistema sem superaquecimento |
Ambiente de instalação | Exterior: resiste à chuva, vento, tempestades, neve; Interior: proteção contra poeira, umidade, agentes corrosivos |
Material | Cobre (maior condutividade, mais caro) ou Alumínio (menor custo, menor condutividade) |
Tamanho | Deve corresponder às dimensões do painel ou da subestação |
Custo | Equilíbrio entre material, tamanho e preço do fabricante em relação às necessidades de qualidade |
Essas necessidades moldam diretamente suas escolhas de processamento. Os barramentos de cobre precisam de cortes limpos e furos lisos para manter uma boa condutividade. O alumínio precisa de folgas de ferramentas ajustadas para evitar rasgos. Sua máquina de processamento de barramentos deve lidar com ambos os metais, mantendo os tamanhos exatos em cada lote. Os painéis elétricos e de manobra dependem dessa estabilidade para um uso seguro e duradouro.
Parques solares, parques eólicos e centros de dados criam uma necessidade crescente de sistemas de barramento eficientes. Estas instalações necessitam de distribuição de alta corrente em espaços pequenos. Os sistemas de cabos tradicionais lutam para superar certas amperagens, mas os sistemas de barramentos têm melhor desempenho.
Área de Requisito | Evidência do sistema de barramento |
|---|---|
Capacidade atual | Suporta até 6300A em uma única passagem, enquanto os cabos tradicionais exigem múltiplas passagens paralelas além de 800A. |
Espaço e instalação | Requer 60-70% menos espaço e instalação 40-50% mais rápida devido às seções modulares, em comparação com bandejas de cabos volumosas e tração intensiva em mão-de-obra. |
Eficiência Energética | Atinge até 99% de eficiência com menor resistência, versus 95-97% para cabos que apresentam maiores perdas nas juntas. |
Desempenho térmico | Fornece dissipação de calor superior e temperaturas operacionais mais baixas, evitando a redução necessária para sistemas de cabos. |
Escalabilidade e Manutenção | Oferece fácil inspeção e modificação por meio de unidades de derivação sem desenergizar o barramento principal, diferentemente dos cabos que exigem novas passagens e terminações ocultas. |
Segurança e Conformidade | Deve atender aos padrões IEC 61439, UL 857 e NFPA 70, com isolamento classificado até 1kV e propriedades retardantes de chamas. |
Resistência a curto-circuito | A construção rígida e mecanicamente reforçada lida com curtos-circuitos com segurança, enquanto os cabos flexíveis correm o risco de movimentos violentos. |
Sua linha de produção também deve planejar configurações de backup como projetos N+1 ou 2N. As conexões de monitoramento precisam de pontos exatos de montagem do sensor durante a produção. Esses fatores tornam as máquinas de barramento automatizadas vitais para atender aos padrões modernos de equipamentos elétricos.
Linhas completas de produção de dutos atendem fabricantes de equipamentos de energia em todo o mundo. Esses sistemas fornecem a precisão de processamento e a velocidade de produção que os projetos de energia renovável e data centers precisam.
Comece pensando em quais trabalhos você faz todos os dias. Você precisa cortar, perfurar e dobrar em uma única etapa? Ou você trabalha nas barras em etapas separadas? Sua resposta informa se uma máquina de função única ou uma unidade 3 em 1 se adapta à sua loja. Em seguida, meça os tamanhos habituais das barras. Os barramentos de cobre e alumínio vêm em diversas espessuras, dependendo da aplicação. O gráfico abaixo mostra esses intervalos claramente.
O material que você usa também altera a configuração da ferramenta. O cobre precisa de folga moderada na matriz e recua mais quando dobrado . O alumínio precisa de uma folga um pouco menor para não grudar. Sua superfície macia risca facilmente, então você precisa de grampos acolchoados. O alumínio também racha em raios de curvatura apertados, portanto você deve aumentar o raio de curvatura. Essas diferenças afetam o tempo de configuração e os custos de ferramentas.
A situação da sua oficina também restringe as suas opções. Trabalhos de baixo volume ou variados são adequados para máquinas de posicionamento manual ou digital . As peças recorrentes se beneficiam do posicionamento CNC ou servo com recuperação do programa. O espaço limitado aponta para uma unidade 3 em 1. A produção estável e de alto volume exige um sistema de alimentação automático.
Sua produção mensal determina diretamente a rapidez com que uma máquina de processamento de barramentos CNC se paga. A produção de maior volume normalmente resulta em retorno mais rápido.
Lembre-se que o preço inicial da máquina representa apenas um custo . Compare as necessidades do operador, substituição de ferramentas, manutenção planejada, tempo de inatividade esperado, manuseio de materiais, tempo de configuração, inspeção e possível retrabalho. Uma máquina de preço mais baixo pode custar mais no geral se precisar de operadores extras ou de reparos manuais frequentes. Avalie cada configuração conformando as peças produzidas por turno e por operador.
O nível de automação é mais importante à medida que o volume aumenta. Uma máquina de barramento CNC com posicionamento servo oferece precisão repetível em cada lote. Modelos avançados automatizam perfuração, corte e gravação enquanto ajustam o rebote do material. Esta precisão reduz significativamente o desperdício em casos documentados.

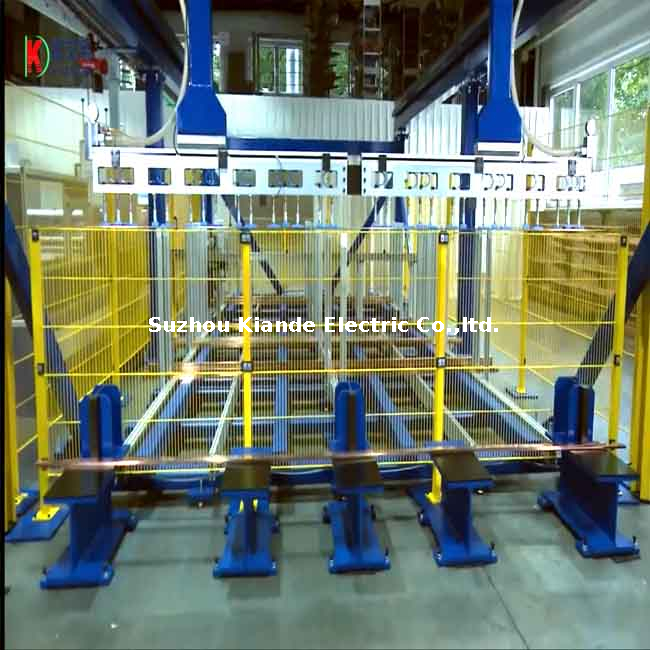

Para configurações de alto volume, considere um sistema integrado de processamento de barramentos que automatize o armazenamento, seleção e alimentação de materiais. Elimina o levantamento repetitivo , reduz a fadiga do operador e evita danos dispendiosos . Este nível de automação suporta a fabricação da Indústria 4.0 e mantém sua linha de produção funcionando sem interrupção.
A máquina de processamento de barramentos certa equilibra suas necessidades de material, volume de produção e orçamento. Combine o nível de automação com o seu rendimento real. Escolha o posicionamento servo para trabalho de precisão. Invista em sistemas integrados quando o volume justificar o custo. A qualidade do seu produto elétrico e a eficiência da produção dependem desta decisão.
As máquinas de processamento de barramentos continuam essenciais para a fabricação de condutores precisos em sistemas de distribuição elétrica. Sua escolha entre modelos hidráulicos e CNC depende do volume de produção, tipo de material e restrições orçamentárias. As máquinas de barramento hidráulico oferecem acessibilidade para pequenos lotes. Uma máquina CNC de processamento de barramentos oferece precisão de processamento superior para aplicações de fabricação em grande escala. Esta máquina de processamento de barramentos garante resultados repetíveis.
O processamento moderno de barramentos exige automação. Soluções abrangentes, desde máquinas de barramento individuais até linhas de produção completas, melhoram a eficiência da produção enquanto mantêm qualidade e desempenho consistentes. O nível de automação impacta diretamente no seu sucesso operacional. Cada barramento que você produz se beneficia dessa precisão.
A Indústria 4.0 continua remodelando o processamento de barramentos. As fábricas inteligentes integram controles baseados em dados, aumentando a eficiência e a precisão em todas as etapas da produção. Essa precisão reduz o desperdício e melhora a segurança elétrica. Escolha sua máquina de processamento de barramentos com sabedoria para obter desempenho elétrico ideal e produção confiável. Cada conexão de barramento depende de dimensões precisas. A qualidade do seu barramento melhora com a automação CNC nas configurações de fabricação.
Uma máquina hidráulica usa controles manuais e pressão de fluido. Custa menos antecipadamente. Uma máquina CNC usa servo motores e programação de computador. Oferece maior precisão. Você escolhe com base no seu volume de produção e necessidades de processamento.
Sim, pode. Você deve ajustar as configurações da ferramenta para cada material. O cobre precisa de folga moderada na matriz. O alumínio requer folga mais apertada e braçadeiras acolchoadas. A máquina ajusta os coeficientes de recuperação com base no material e na largura do barramento.
Você os encontra na fabricação de painéis e distribuição de energia. Os data centers também dependem deles. Essas indústrias precisam de barramentos precisos para conexões elétricas confiáveis. As aplicações de uma máquina de processamento de barramentos garantem um fluxo de energia seguro e eficiente.
Combina corte, puncionamento e dobra em uma estação. Você não move a peça de trabalho entre máquinas separadas. Isto reduz erros e encurta os tempos de ciclo. Aumenta a eficiência da produção e economiza espaço. Este projeto de máquina de processamento de barramentos é altamente eficaz.
Avalie o tipo de material do barramento, a espessura e os requisitos de processamento. Combine o nível de automação com o seu rendimento. Uma máquina CNC é adequada para fabricação de alto volume. Um sistema integrado reduz os custos de mão de obra e o desperdício de materiais na fabricação elétrica.
