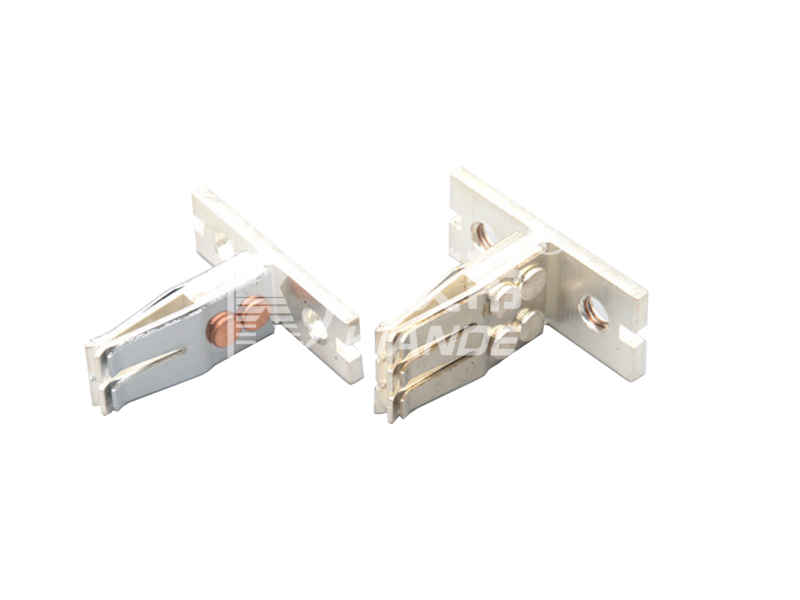

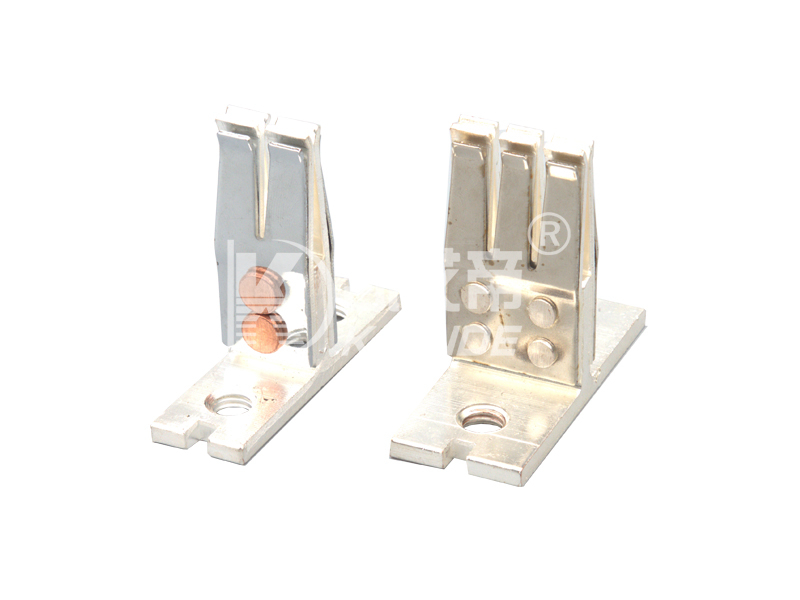

Pinos de cobre para unidade de derivação
-
Especificação do produto
Haste de cobre de alta condutividade usinada com precisão / cabeça fria, banhada a prata ou estanhada, serve como terminal plug-in para sistemas de barramento troncalizado.
Atua como uma “ponte de corrente removível”, permitindo a energização rápida entre duas seções de barramento ou entre um barramento e um quadro de distribuição.
-
Principais características
Material: Cobre T2/TU2 (Cu ≥ 99,9%), condutividade ≥ 56 MS/m.
Chapeamento: prata de 3–8 µm como padrão; estanho ou níquel opcional; atende ao padrão nacional ΔT ≤ 45 K.
Projeto: pino sólido de peça única com cauda serrilhada ou ranhurada, proporcionando força de extração ≥ 120 N/mm² após crimpagem/fundição em alumínio ou cobre.
Tolerância: diâmetro h7, comprimento ±0,05 mm; força de acoplamento 50–80 N, classificada para ≥ 1.000 ciclos de inserção/retração.
Densidade de corrente: um único pino de Φ8 mm transporta 180 A continuamente a 40 °C ambiente.
-
Aplicações
Bocas plug-in de barramentos compactos executam
transições de barra de cobre de saída de BT em transformadores
Terminais de derivação rápida em caixas de derivação de data centers
Seções de troca rápida de barramentos de plataforma para trânsito ferroviário
-
Intercambialidade Advantage
100% compatível com as dimensões dos barramentos, caixas de derivação e cotovelos do próprio fornecedor – sem necessidade de reusinagem no local.
