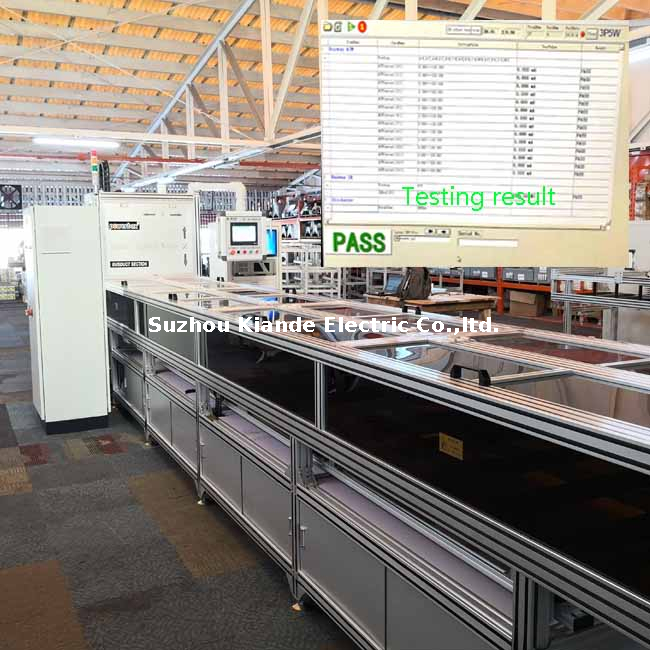

A máquina automática flexível de inspeção de barramentos para testes de resistência de alta tensão é composta de três partes, estação de posicionamento de alimentação, estação de inspeção e estação de descarga.
Linha de teste de isolamento e alta tensão de barramento totalmente automática
Realiza testes on-line de tensão suportável e resistência de isolamento em troncos de barramento de cobre ou alumínio de 1,5 m a 6 m de comprimento após a montagem final, avalia automaticamente APROVADO/REPROVADO e imprime um relatório totalmente rastreável.
-
Teste de resistência (HV)
dos módulos de teste principais
-
Saída nominal: 1000 VA (CA 5 kV / 200 mA)
-
Configuração da tensão de saída e faixa de medição: 0,2 kV – 5,00 kV CA, passo de 10 V
-
Resolução e precisão: 10 V, ±(2,5% da configuração + 10 V)
-
Frequência: 50 Hz ou 60 Hz selecionável
-
Forma de onda: senoidal, THD ≤ 5% acima de 200 V em carga resistiva pura
-
Limites de alarme de corrente de ruptura: 0,10 – 99,99 mA (passo de 0,01 mA), 100,0 – 200,0 mA (passo de 0,1 mA)
-
Faixa de medição de corrente de ruptura: 0,001 – 3,499 mA / 3,50 – 99,99 mA / 100,0 – 199,9 mA
-
Precisão: ±(2,5% da leitura + 5 dígitos)
Teste de resistência de isolamento
-
Configuração da tensão de saída e faixa de medição: 100 – 1000 V CC, passo de 5 V
-
Resolução e precisão: 1 V, ±(3% da configuração + 5 V)
-
Tempo de teste: 1,0 – 999,9 s (LL = contínuo), passo de 0,1 s, ±(0,1% da configuração + 2 dígitos)
-
Limite inferior de IR: 1 – 2.000 MΩ
-
Limite superior IR: 0 – 2000 MΩ (0 = DESLIGADO)
-
Faixa de medição IR: 1 – 2.000 MΩ, faixa automática
-
Destaques técnicos
-
Fixação flexível: pinças servoacionadas, largura 30 – 200 mm, posicionamento automático e seleção de ferramentas
-
Receita de um toque: pré-armazene receitas de teste para diferentes classes e comprimentos de tensão; todos os parâmetros mudam automaticamente
-
Interface ERP: rastreabilidade de qualidade em nível de número de série
-
Aplicações Típicas
-
100% de testes finais de entroncamento de barramentos HV/MV/LV antes do envio
-
Testes em lote de barramentos de 40,5 kV para energia renovável (fotovoltaica e eólica)
-
Amostras de testes de resistência para barramentos de cobre UPS e barramentos de tração ferroviária em data centers
-
Fábricas OEM que exigem “fuga zero” e rastreabilidade total dos dados
